CADT20天正建筑怎么对轴网进行标注？

在使用CADT20天正建筑进行设计时，对轴网的标注是必不可少的步骤。轴网标注不仅有助于建筑图纸的规范性，还能够方便施工人员准确定位。在本文中，我们将详细介绍如何在CADT20天正建筑中对轴网进行标注。

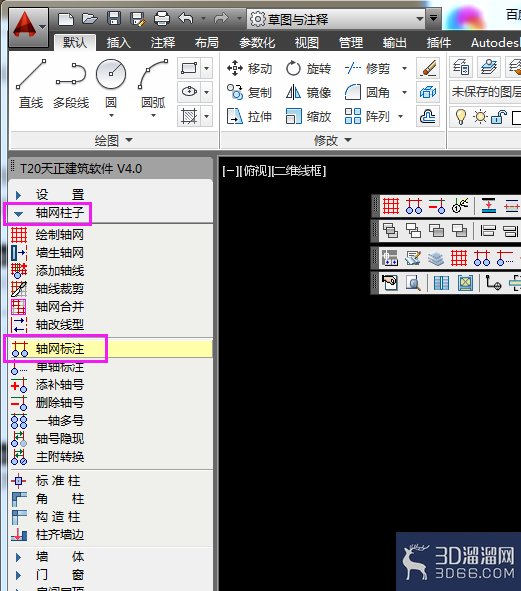

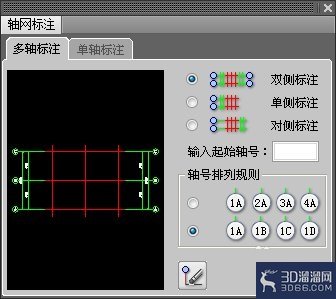

1、通过【T20天正建筑V4.0】快捷方式启动【AutoCAD2014】软件后，通过左侧天正建筑工具栏，依次选择【轴网柱子】》【轴网标注】选项，打开【轴网标注】对话框。

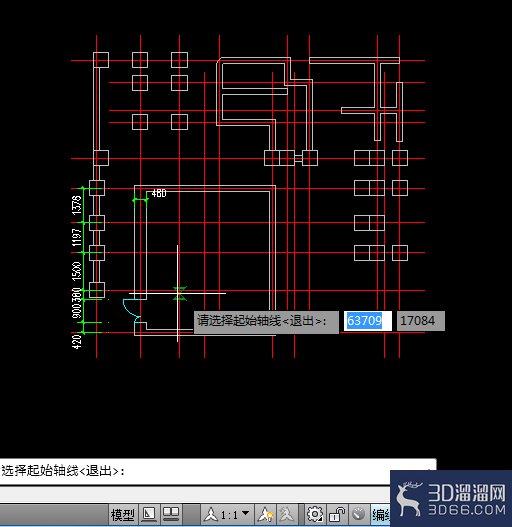

2、接着在绘图区域中，捕捉起始轴线，如图所示。

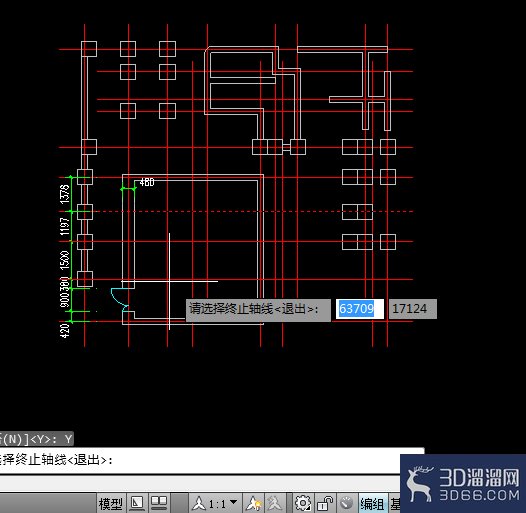

3、然后捕捉终止轴线，如图所示。

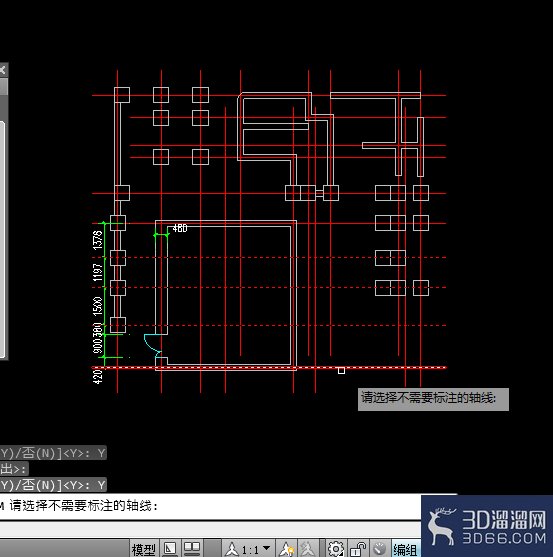

4、接着要标注的轴线已被选中，用户可选择无需标注的轴线，如图所示。

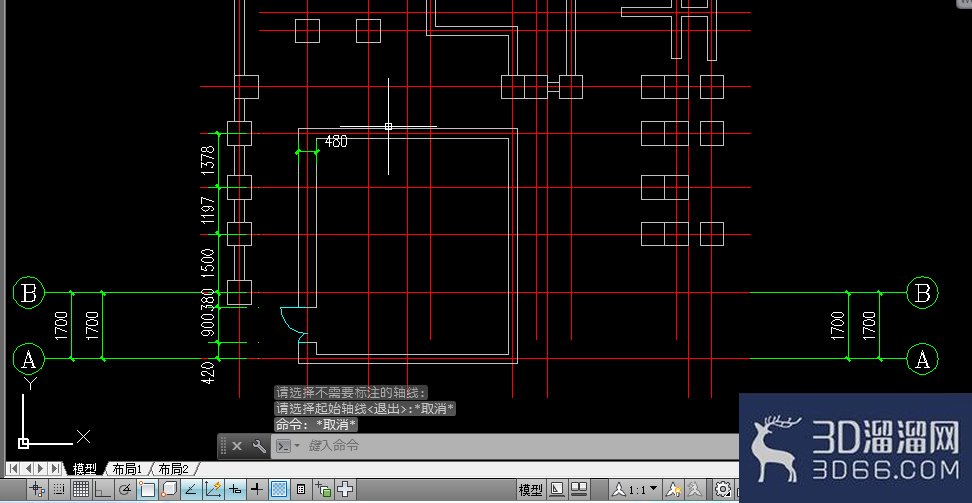

5、按回车键，即可完成上下轴线的标注操作，其中每天轴线都正常按照顺序添加了相应的轴号，如图所示。

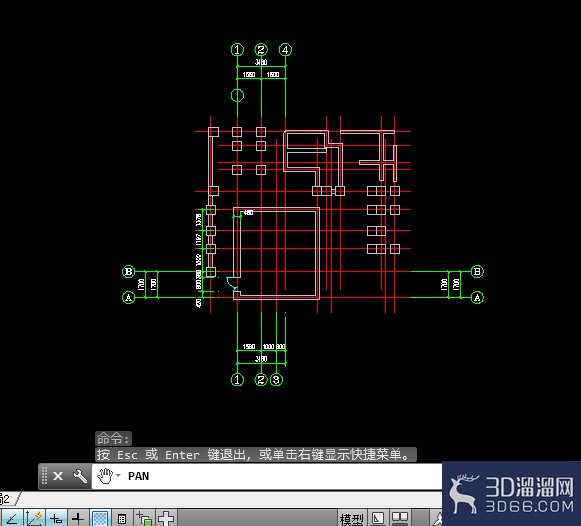

6、再次执行【轴网标注】选项，选中右侧起始轴线与终止轴线，完成纵向的轴网标注，如图所示。

给大家分享的“CADT20天正建筑怎么对轴网进行标注”到这里就结束啦，相信大家都已经学会了，如果您还想了解更多的cad技巧知识或者cad图纸素材等资源，那么也请关注3d66资讯哦~
