如何利用sketchup导出cad立面图？

SketchUp是一款常用的三维建模软件，许多设计师和建筑师使用它来创建详细的3D模型。然而，在某些情况下，需要将3D模型转换为2D图纸以便进一步编辑或打印。本文将介绍如何利用SketchUp导出CAD立面图的步骤和方法

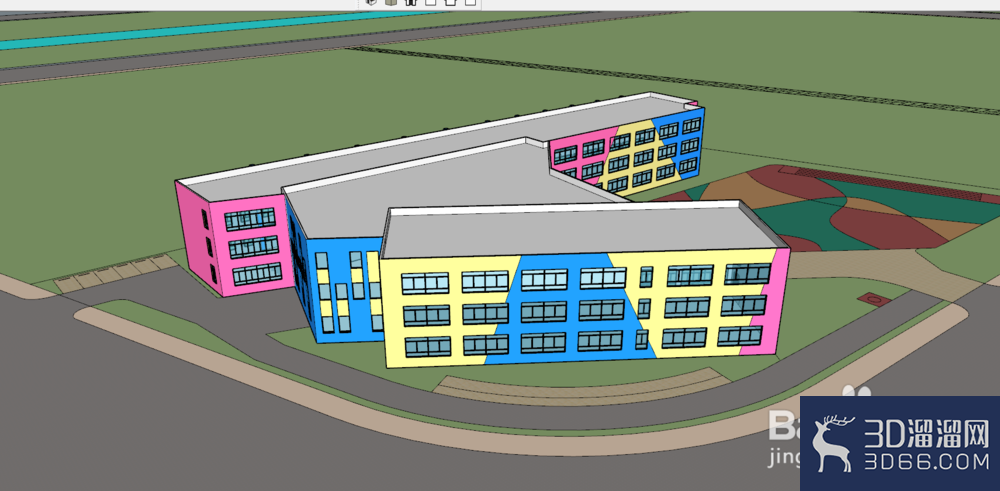

1、制作精确的sketchup模型。制作过程中要严格按照平面的尺寸制作，这样才能保证和平面尺寸保证一致。建筑的层高也要按照准确的数值建模。建模过程中注意不要使用贴图。因为贴图无法导出cad线。

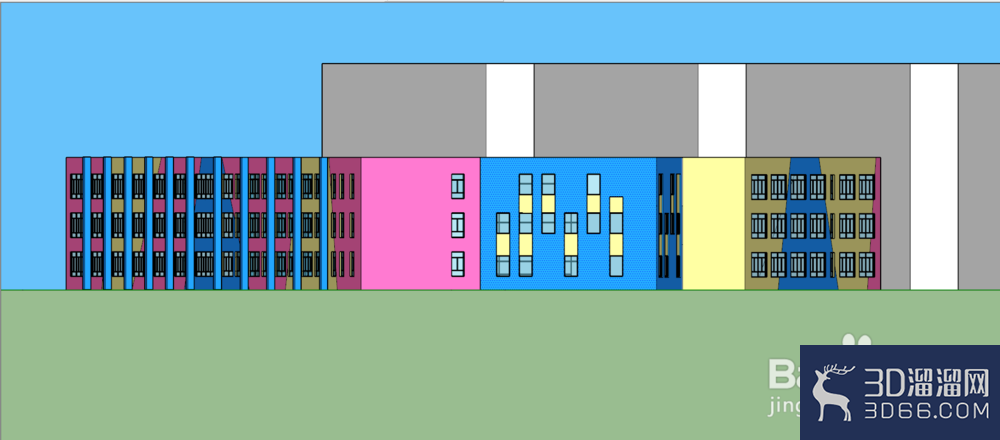

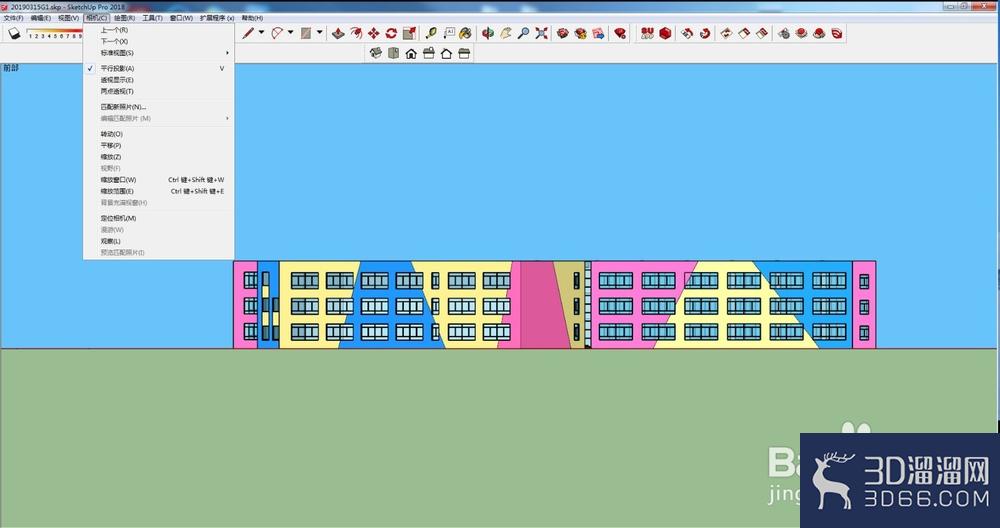

2、选择要导出的立面。对于正南正北的形体，打开工具里面的视图工具，然后选择东西南北各个立面。选择好以后要把相机里的平时透视打开。

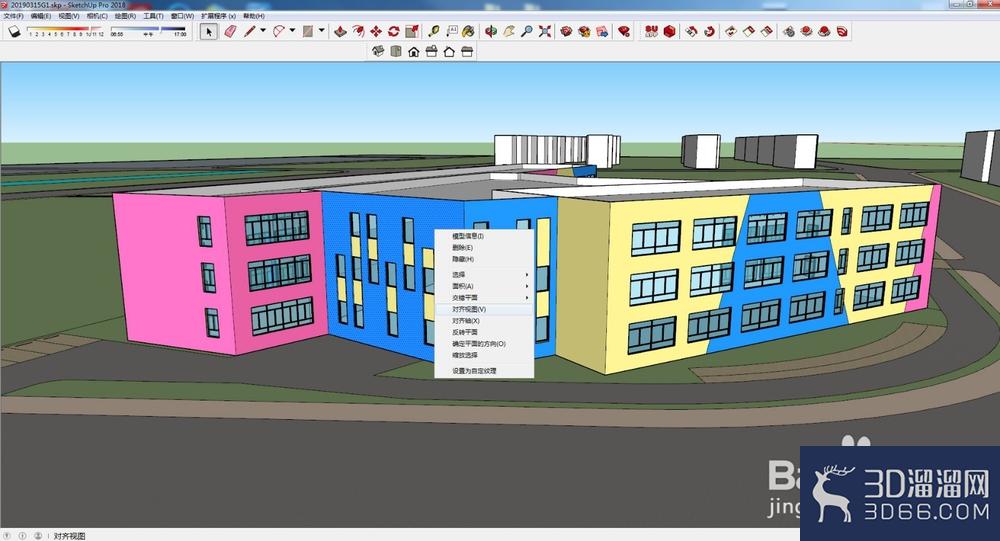

3、对于倾斜的形体，使用第二步的步骤无法捕捉想要的立面，这个时候就需要选择我们想导出的立面，点击选择，然后右键，对齐视图，打开相机平行投影获取我们想要的立面。

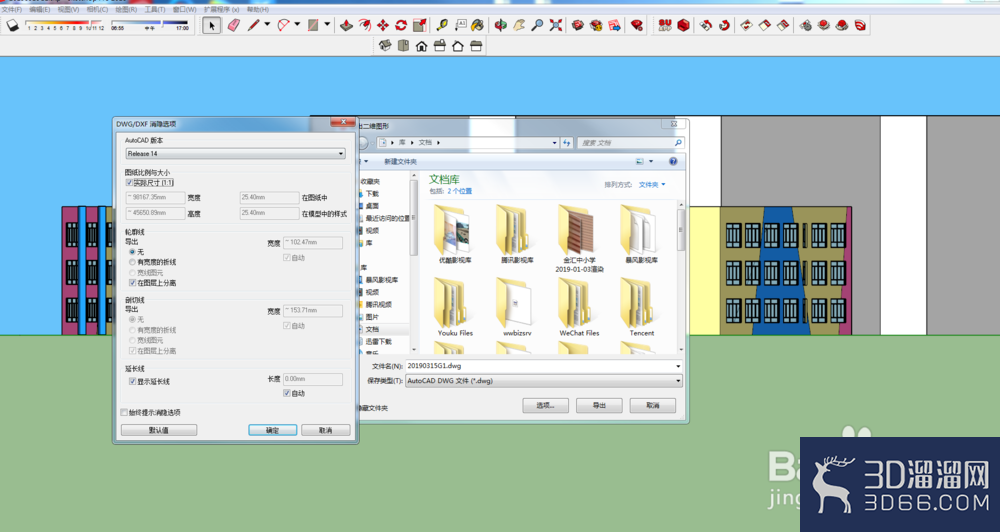

4、立面确定之后，导出之前要进行单位的设置。保证导出的单位和cad的单位一致。

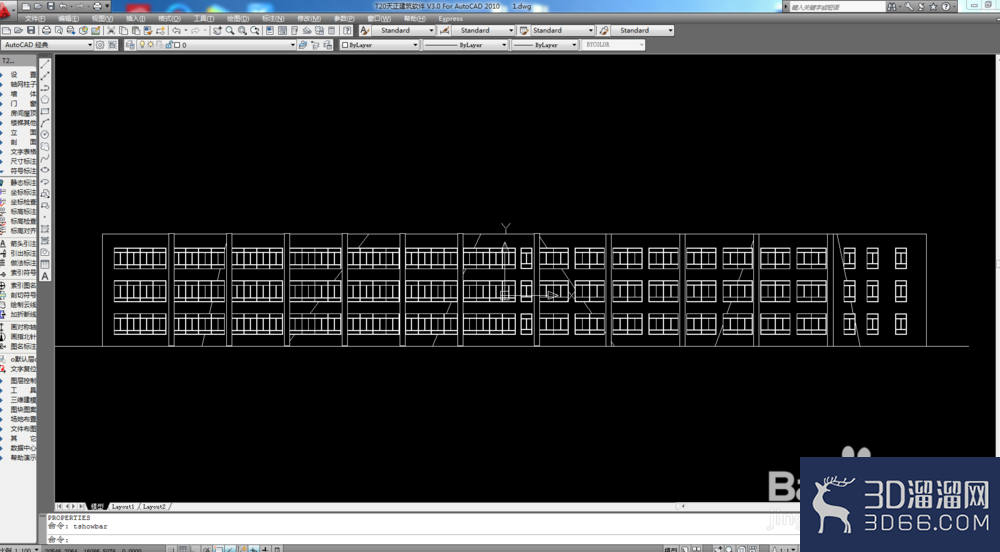

5、导出cad立面以后，不能直接运用。要进行立面的深化。立面深化首先删除不要的线。

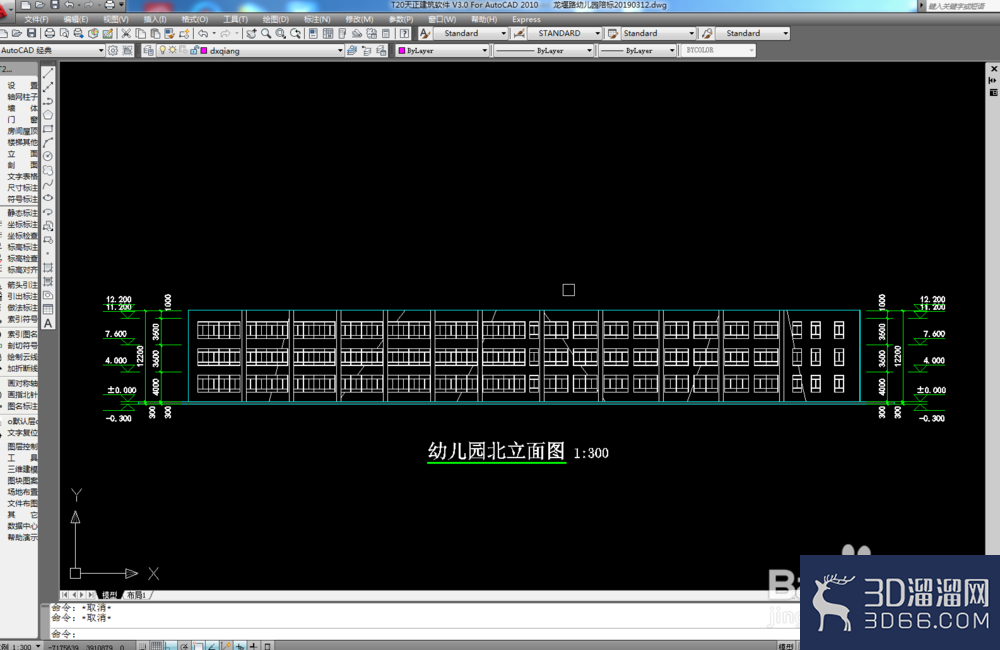

6、最终的cad立面图应注意的点有，描绘出建筑的主轮廓线，次轮廓线，区分不同部位的cad图层，添加标注。这样才是一个完成的cad制作流程。

注意事项使用的sketchup杆件不要使用贴图删除模型中不需要的配景
