Excel表格与AutoCAD中的表格怎么相互转化？

我们在使用电脑的过程中常常需要各软件之间的交互。比如今天我要讲的Excel中的表格与AutoCAD中表格的相互转化。

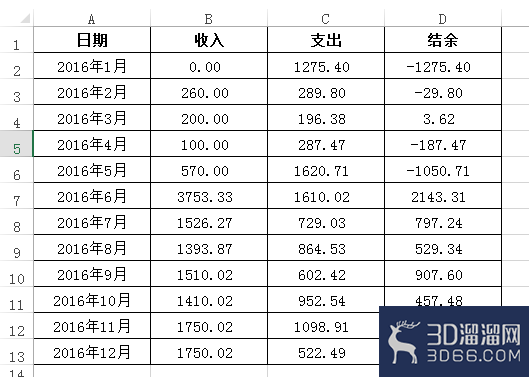

1、准备好要插入到AutoCAD中的Excel表格，如下图所示：

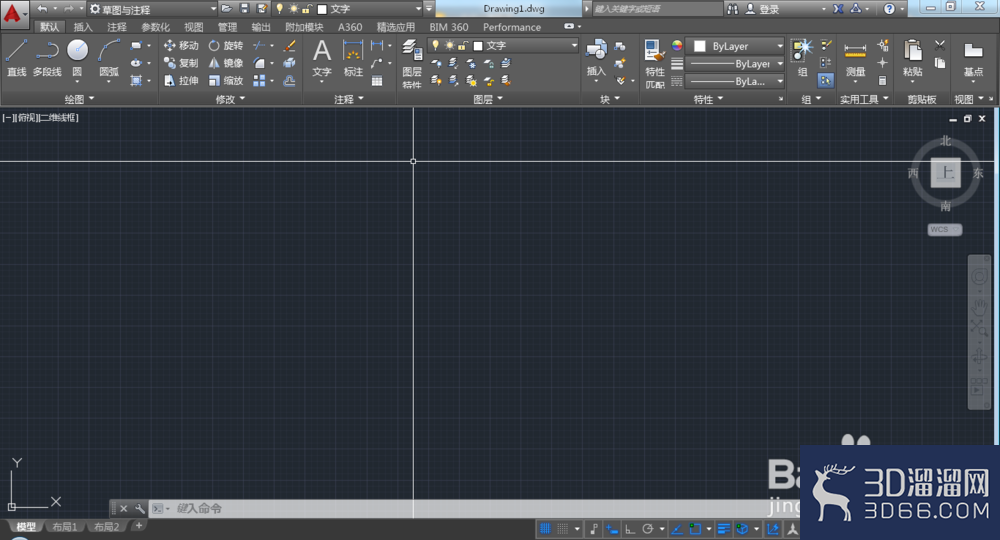

2、打开AutoCAD 2016软件，如下图所示：

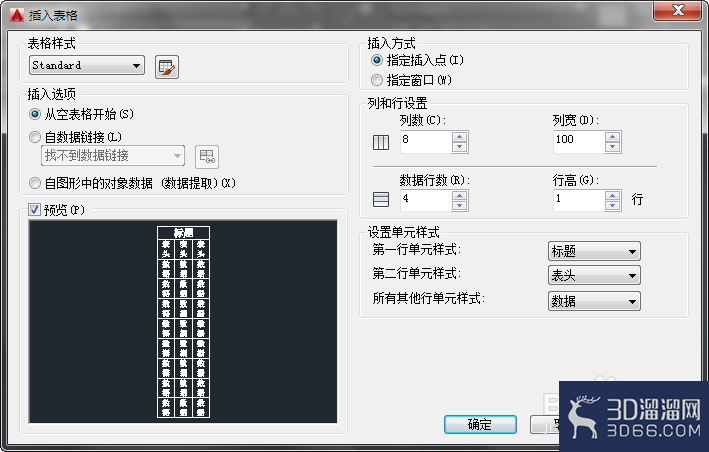

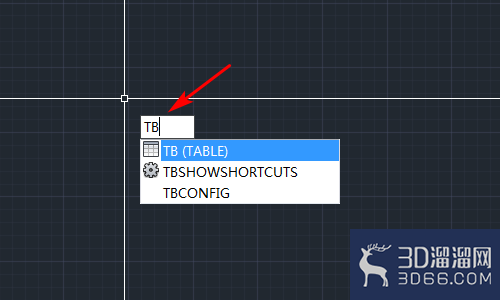

3、输入命令“TB”，回车，打开“插入表格”对话框。

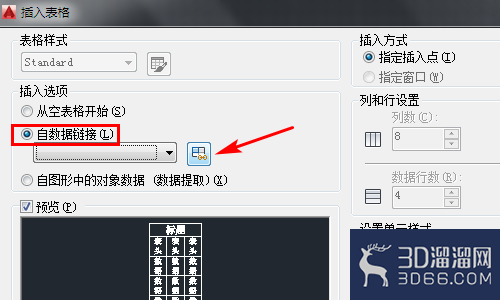

4、在“插入表格”对话框中，”插入选项“选择“自数据链接”，然后单击如下图所示的按钮，打开“选择数据链接”对话框。

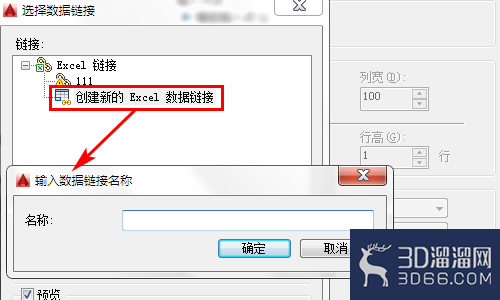

5、在“选择数据链接”对话框中，选中【创建新的 Excel 数据链接】，在弹出的“输入数据链接名称”对话框中输入名称，单击【确定】按钮。

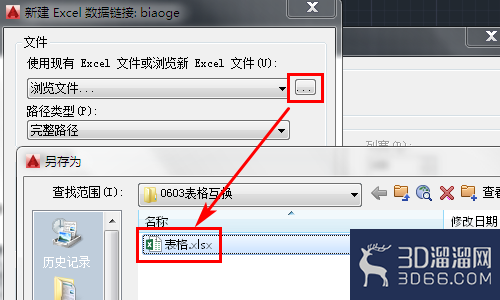

6、在弹出的对话框中单击如下图所示的按钮，选择要插入的Excel表格，打开。

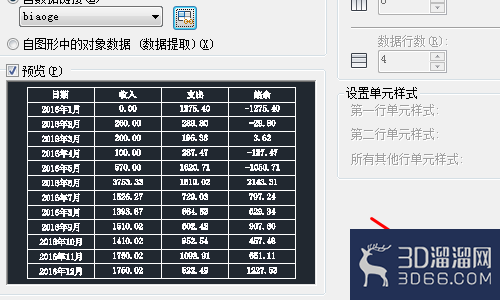

7、预览一下表格，没问题的话，连续单击三次【确定】按钮，关闭“选择数据链接”对话框。

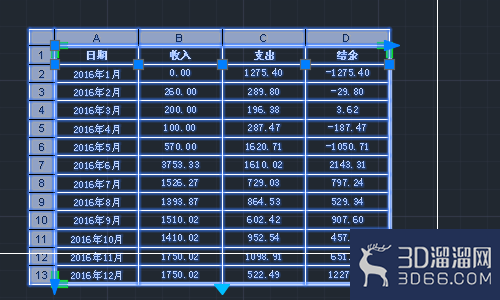

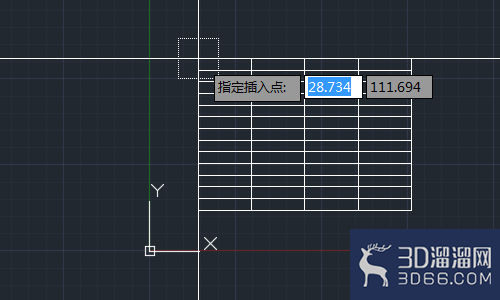

8、最后，将表格放在图纸的指定位置，完成。

AutoCAD 中的表格输出为 Excel 表格

1、要想将AutoCAD中的表格输入到Excel，首先要保证AutoCAD中的表格是真的表格，就是通过下图所示的“插入表格”对话框插入的表格。

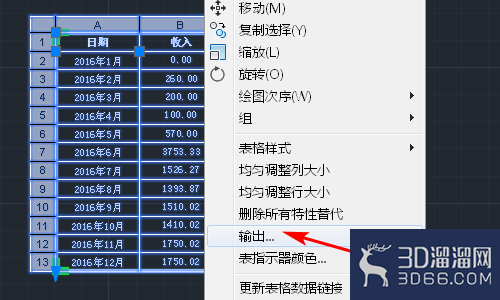

2、选中表格，单击右键，在弹出的右键菜单中选择【输出】选项。

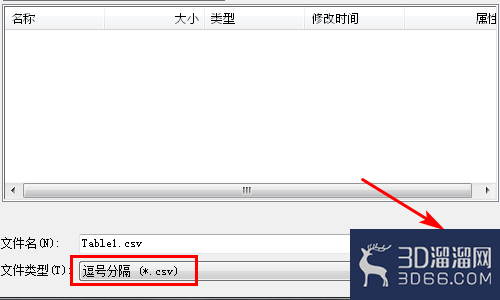

3、在打开的“输出数据”对话框中，选择保存目录，定义文件名，文件类型选择“逗号分割(*.csv)”,单击【保存】按钮。

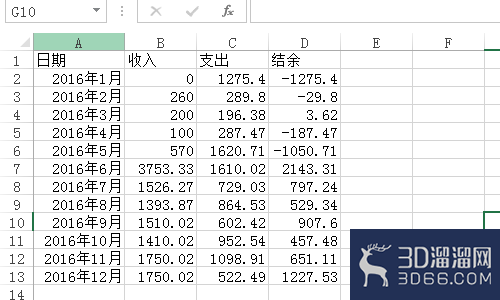

4、打开刚从AutoCAD中输出的Excel表格文件，如下图所示：
