CAD导入excel表格步骤

表格在CAD设计中的应用十分广泛，但在CAD软件中画表格肯定没有excel中方便，那么，可以在excel中画好表格后直接导入CAD中吗？CAD怎么导入excel表格？本文小溜就来给大家分享一下CAD软件中导入excel表格的操作技巧吧！

CAD导入excel表格步骤：

在CAD软件中执行创建表格命令后，可以进入EXCEL，在EXCEL中完成表格编辑后，再将表格插入到图纸中，即可完成表格创建。具体操作步骤如下：

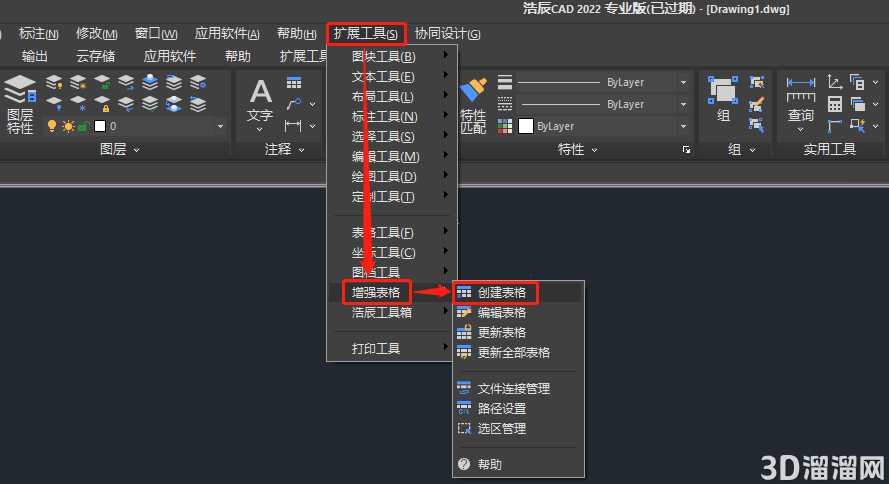

1、启动CAD软件后，在菜单栏中点击【扩展工具】—【增强表格】—【创建表格】。如下图所示：

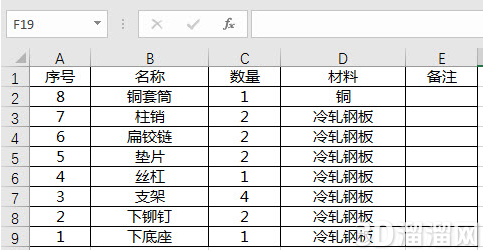

2、在安装EXCEL程序的情况下，系统自动启动EXCEL程序，在EXCEL中完成表格的创建。如下图所示：

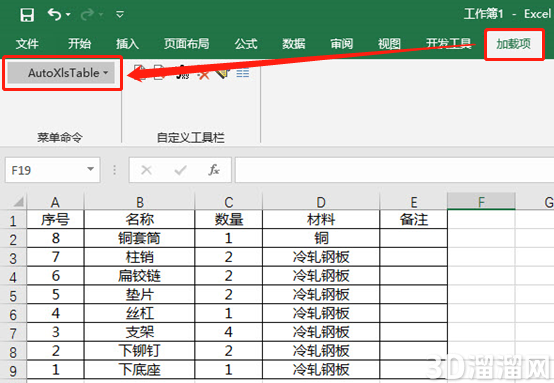

3、表格制作完成后，点击切换至【加载项】选项卡，在EXCEL的加载项中多了AutoXlsTable选项。如下图所示：

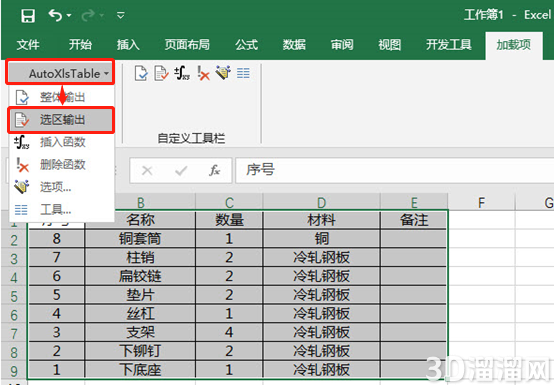

4、框选表格，在【AutoXlsTable】下拉菜单中选择【选区输出】。如下图所示：

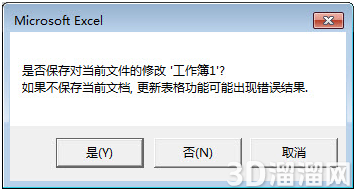

5、此时系统会弹出提示框，提示：“是否保存对当前文件的修改”，点击【是】。如下图所示：

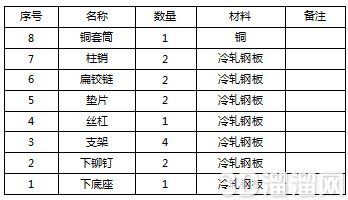

6、返回CAD，根据提示指定表格的插入点，即可完成表格创建。如下图所示：

在CAD软件中通过以上几步便可将excel表格导入CAD软件，是不是很简单呢？后续的CAD教程文章小溜将会给大家分享更多CAD实用技巧，如果您还想要了解更多cad技巧知识，那么请持续关注3D66文章资讯哦，我们将持续为大家更新！
