CAD中的Byblock、Bylayer是什么意思？

AutoCAD中，线条分为Byblock和Bylayer两种类型。下面，我们就来看看Byblock和Bylayer有何区别。

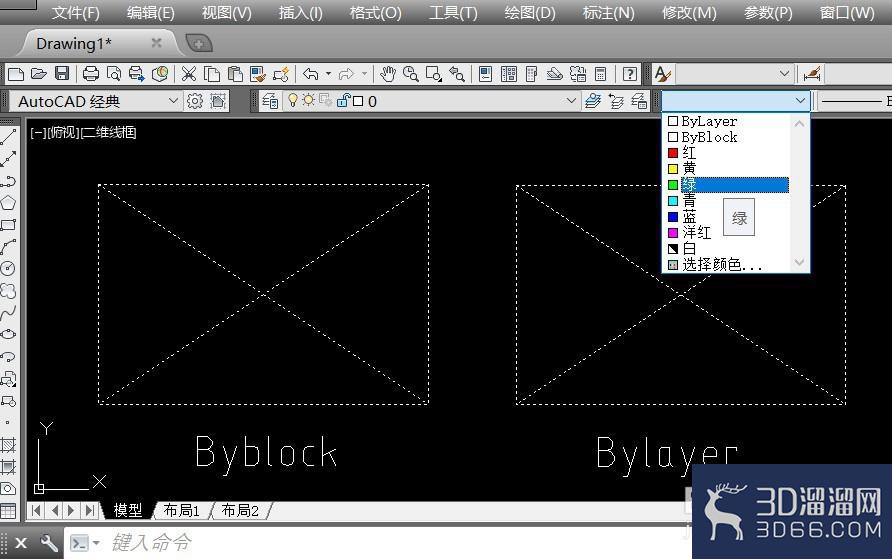

1、Byblock和Bylayer是CAD的两种线条类型、

Byblock：图块特性线条。Bylayer：图层特性线条。

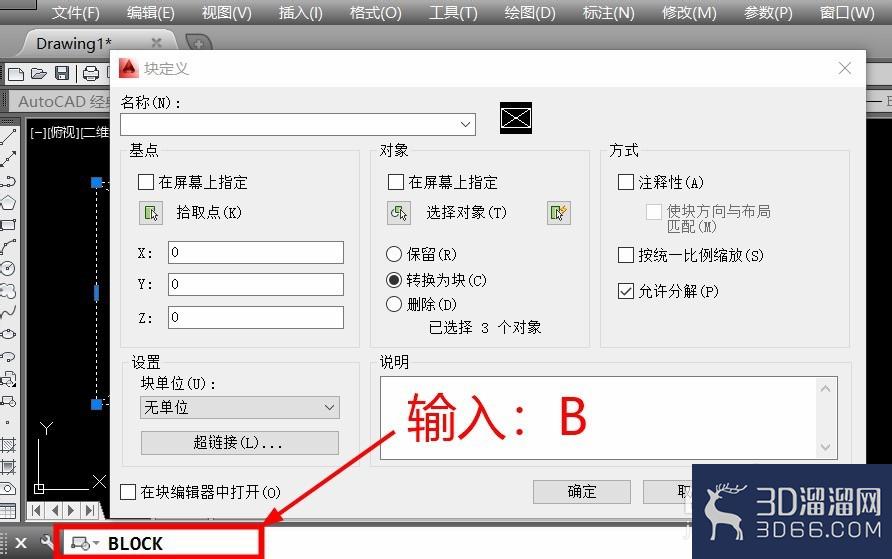

2、使用两种线条绘制图形，将图形选中，输入命令：B，按下空格键。命名图块，点击确定，将图形成块。

修改块属性

1、按住鼠标，将两个图形全部框选。

2、将两个块的颜色，全部调整为绿色。

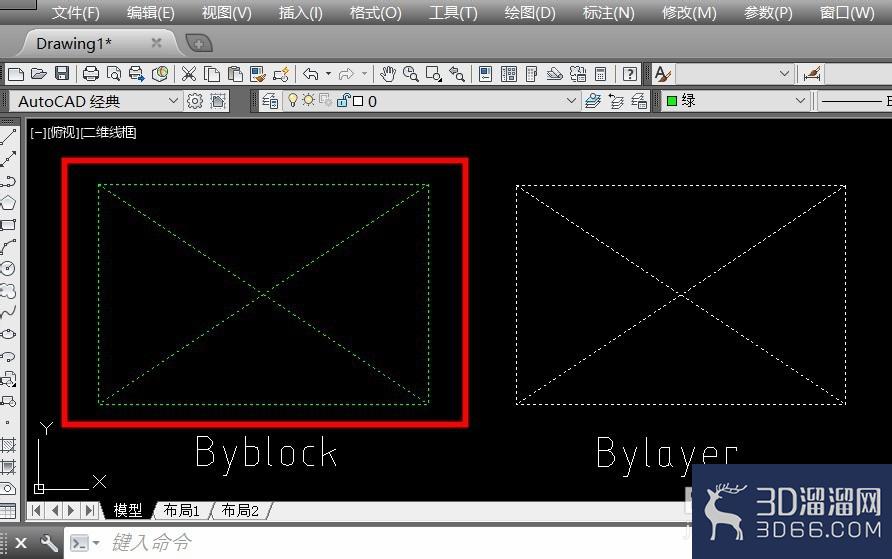

3、Byblock线条图形，随着块属性变化。

Bylayer没有变化。

修改图层属性

1、框选两个图形，将图层修改。

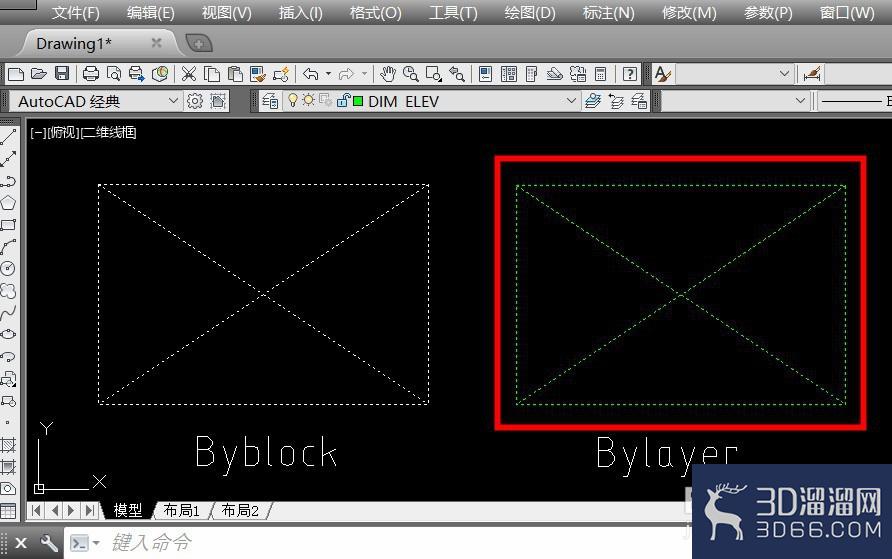

2、Bylayer线条图形，随着图层属性变化。

Byblock没有变化。

Byblock和Bylayer，区别总结Byblock：1，图块特性线条。2，图形会随着块属性变化。Bylayer：1，图层特性线条。2，图形会随着图层属性变化。注意事项绘制图纸时，设置好基础线条属性，可以方便后期修改。
