CAD中的Byblock和Bylayer是什么意思？

在CAD中，"Byblock"和"Bylayer"是两个非常重要的概念。这两个术语通常在讨论图层管理和颜色分配时使用。理解它们的含义和用途对于有效地使用CAD软件至关重要。下面，我们就来看看Byblock和Bylayer有何区别。

1、Byblock和Bylayer是CAD的两种线条类型、

Byblock：图块特性线条。Bylayer：图层特性线条。

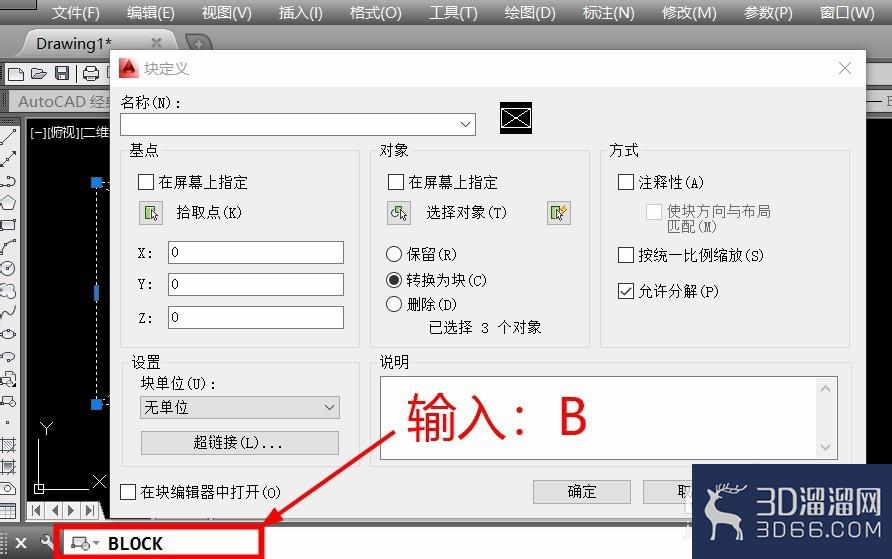

2、使用两种线条绘制图形，将图形选中，输入命令：B，按下空格键。命名图块，点击确定，将图形成块。

修改块属性

1、按住鼠标，将两个图形全部框选。

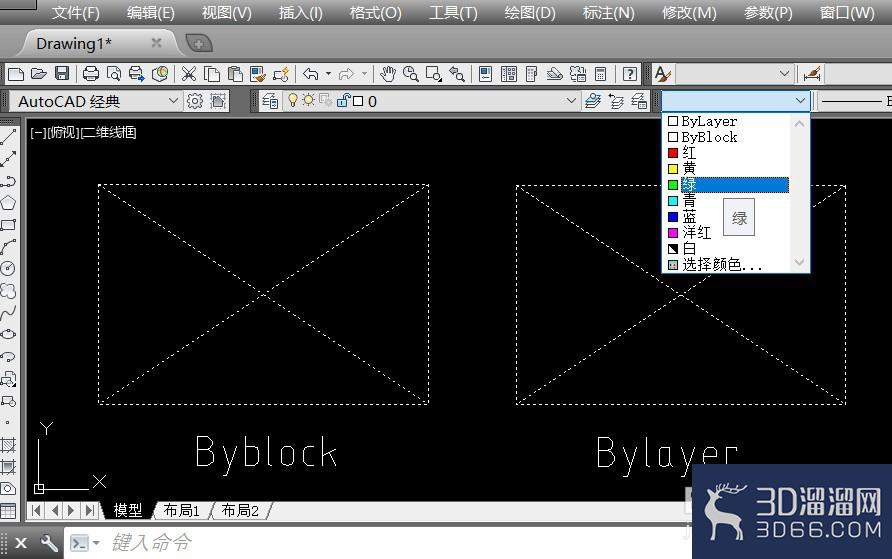

2、将两个块的颜色，全部调整为绿色。

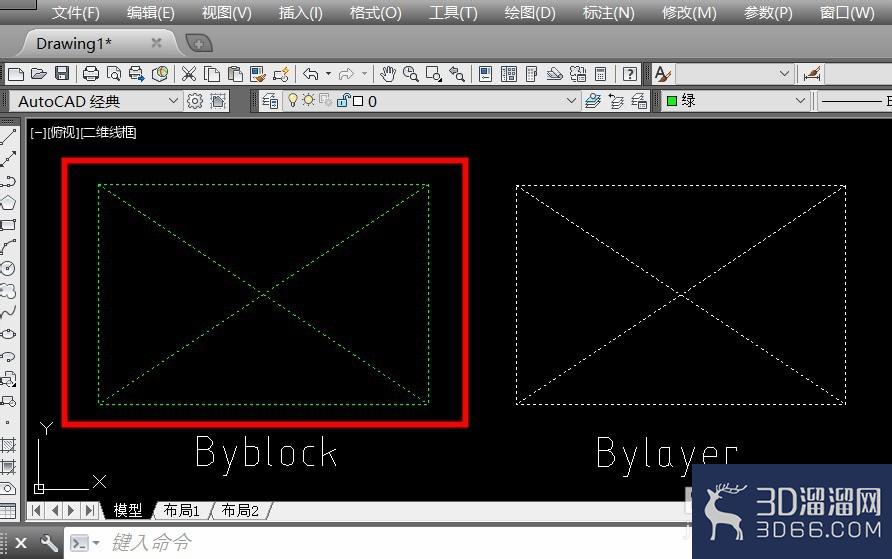

3、Byblock线条图形，随着块属性变化。

Bylayer没有变化。

修改图层属性

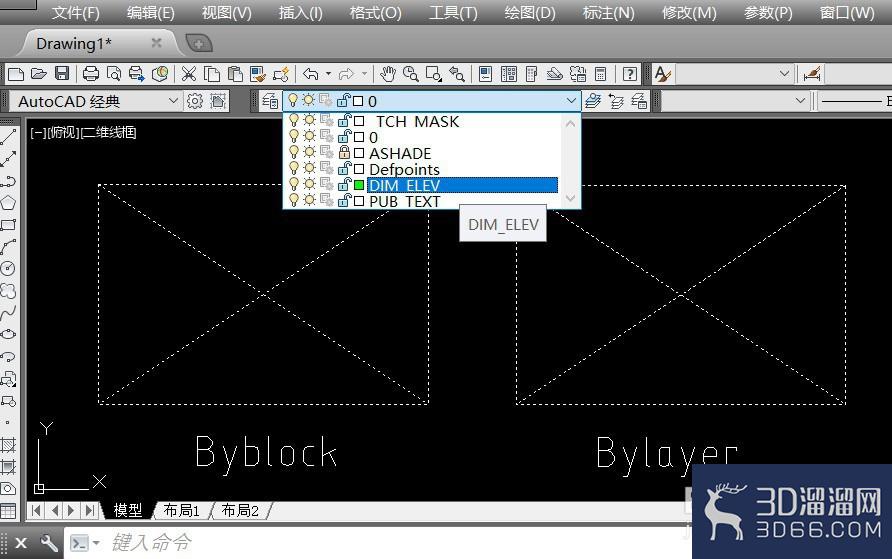

1、框选两个图形，将图层修改。

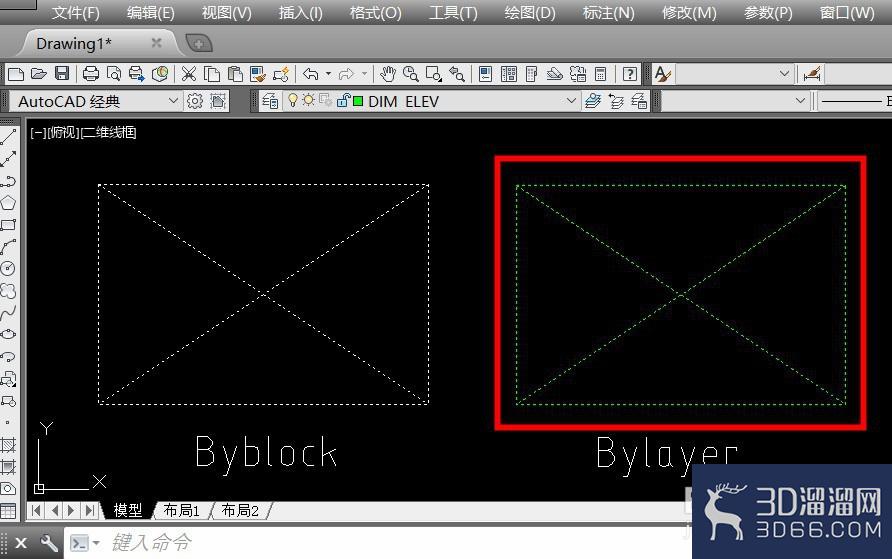

2、Bylayer线条图形，随着图层属性变化。

Byblock没有变化。
