创建独立的图案填充是什么意思？

当你一次只选择一个填充区域的时候，是否勾选这个选项是看不出效果的，这个选项只有当你一次性选择多个区域进行填充时，才能看出效果。比如我们有一张建筑图，需要对图中的柱子进行填充，我们对每个柱子分别进行填充，也可以一次性选择所有柱子一起填充，当我们选择所有柱子一起填充的时候，可以选择将所有柱子的填充作为一个整体，也可以让每个柱子的填充分开，我们就来看看两种填充方式的区别。

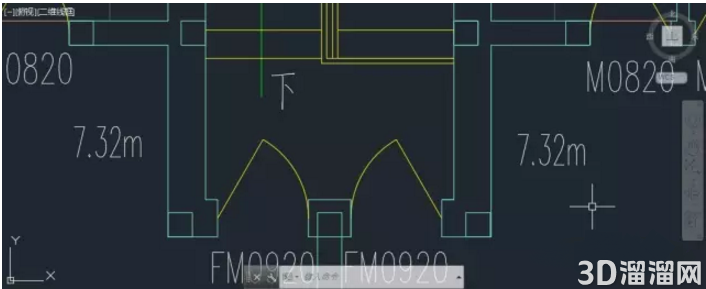

1、打开一张建筑图，如下图所示。

如果没有这样的建筑图纸，也可以自己画几个分开的矩形

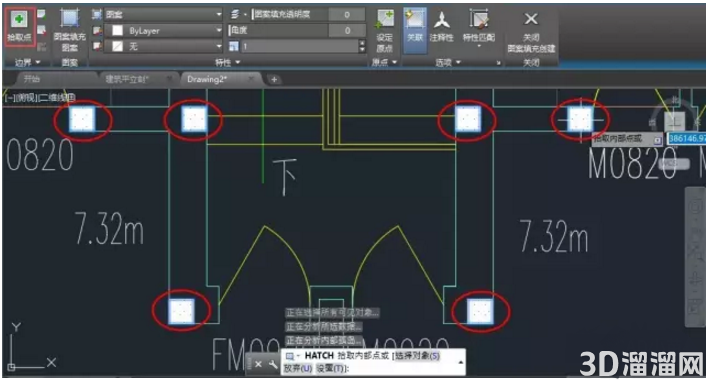

2、输入H，回车，单击“拾取点”按钮，依次在几个柱子中间单击，将所有柱子一起填充，如下图所示。

CAD高版本在填充时可以预览填充的效果，如果区域、图案、比例不对，可以随时调整。

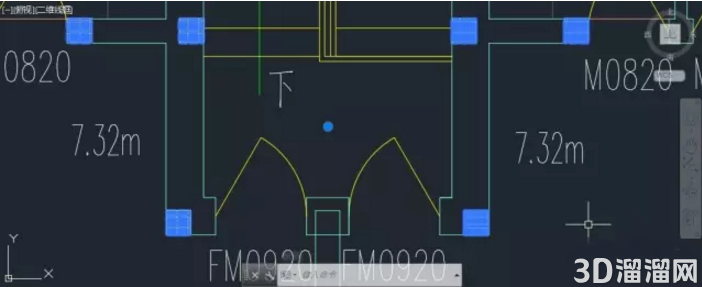

3、回车，完成填充创建，选择填充，观察填充后的效果，如下图所示。

CAD默认状态下是没有勾选“创建独立的图案填充”的，所以这些填充是一个整体，这样的好处是：这些填充可以一次被选中，可以一起调整填充图案、比例，也可以一起删除。但假如我们要调整其中一个柱子的位置，或者删除其中一个柱子就没办法了。

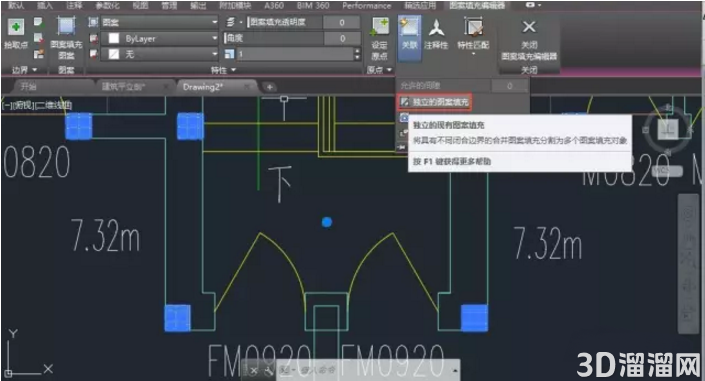

4、双击填充，重新设置打开编辑填充面板或对话框，在面板或对话框中找到“创建独立的图案填充”选项，勾选此选项，如下图所示。

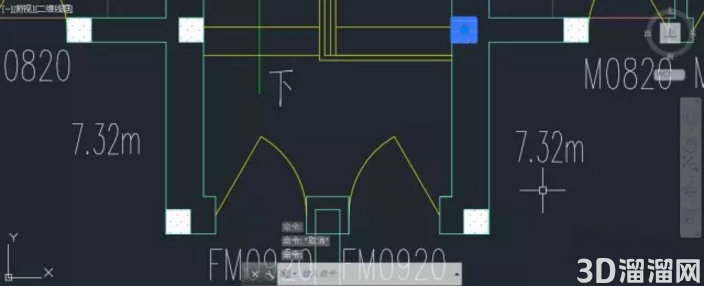

选择了此选项后，这些柱子的填充都独立了，可以分别选中， 如下图所示。

通过上面的简单操作我们知道，当需要对多个区域同时进行填充时，可以一次将所有区域选中，如果对于后续编辑来说填充作为一个整体比较方便，就采用默认选项，如果这些填充分开对于后续编辑有利，就勾选“创建独立的填充图案”。

如果创建时将多个区域作为整体进行填充，可以随时双击编辑转换为独立的填充图案。但如果一开始就创建的是独立的填充图案，就没办法再变成整体了。
