怎么在CAD多段线上添加文字？

在CAD中，将文字添加到多段线上是一项常见且重要的功能以下是在CAD中给多段线添加文字的详细步骤和一些有用的技巧。

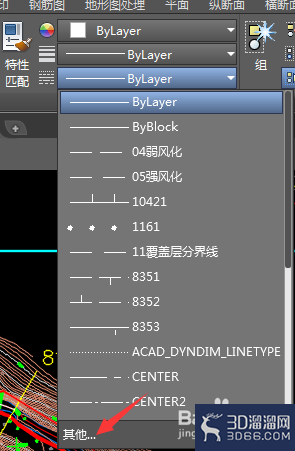

1、1、点击CAD线型，选择“其他”。

2、

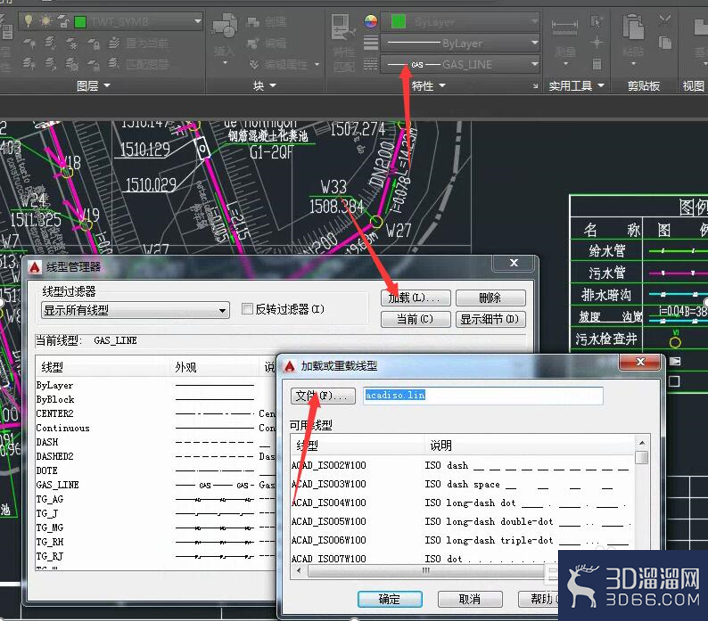

2、进入线型管理器后，点击“加载”，再点击“文件”。

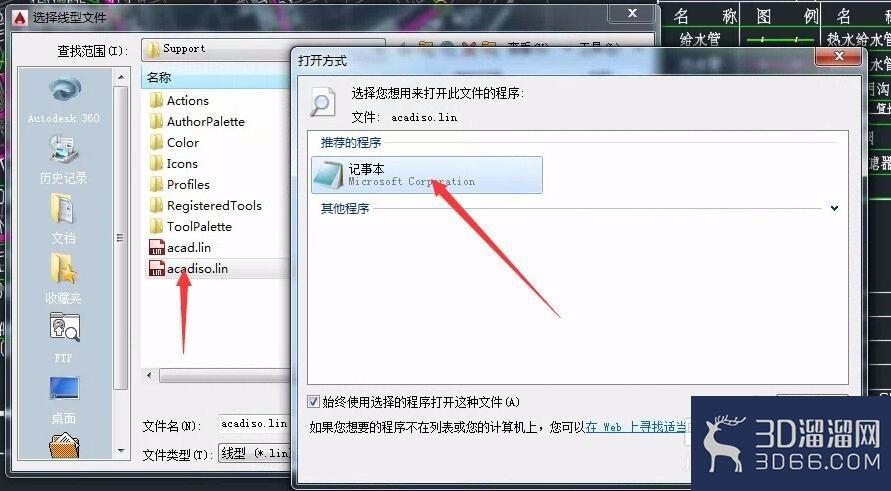

3、3、用“记事本”打开“acadiso.lin”文件。

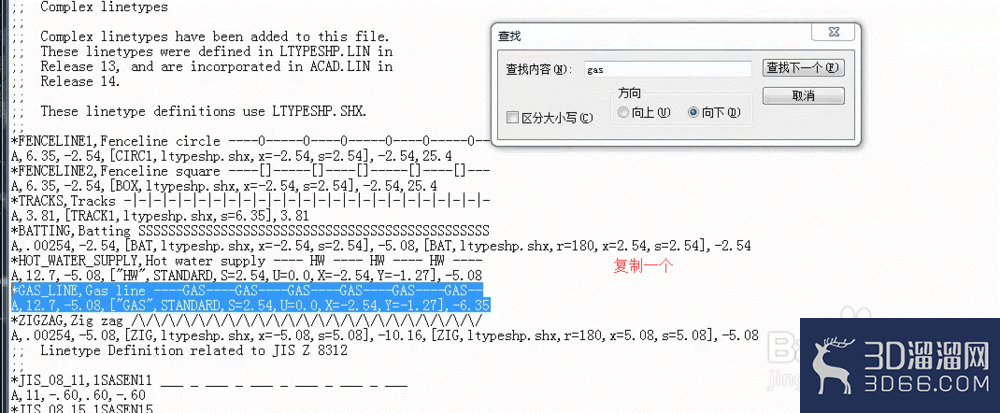

4、4、找到“GAS”线型，复制该线型的两行文字，并粘贴到下面。

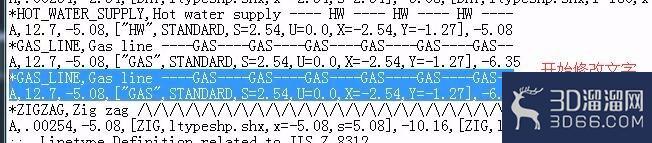

5、5、将新粘贴的GAS线型的两行文字中所有的“GAS”改成你想要的文字，比如“RH”。

6、6、修改完成后如下。

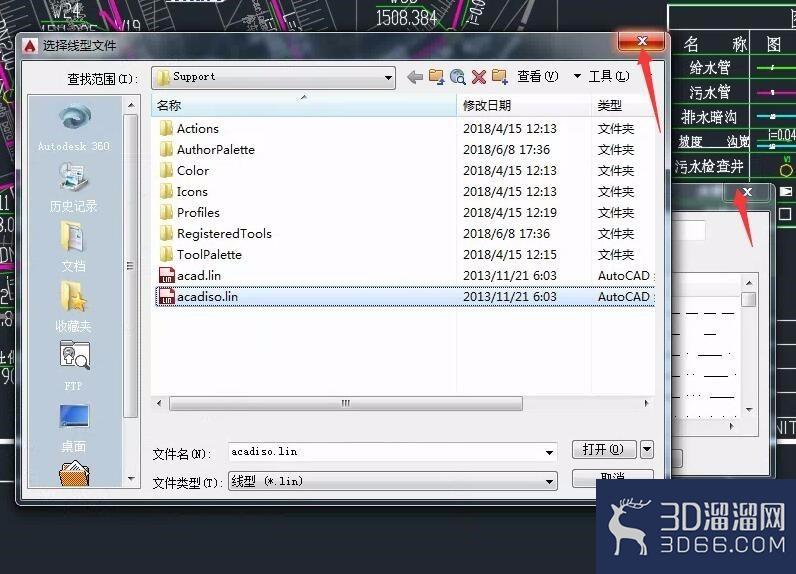

7、7、关闭刚刚打开的的几个窗口再保存.lin文件，不然保存不了。

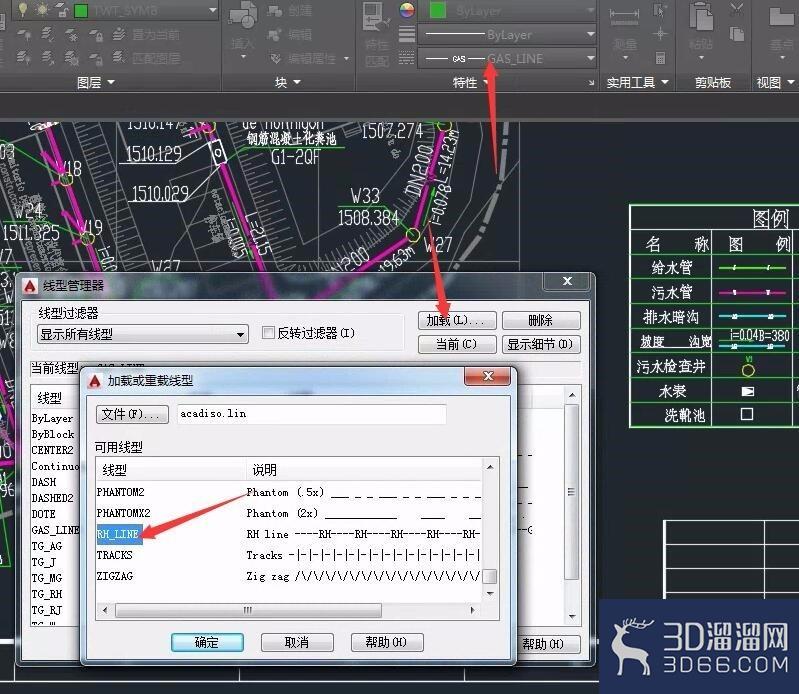

8、8、再重新打开加载最新修改的“RH”线型就可以了。

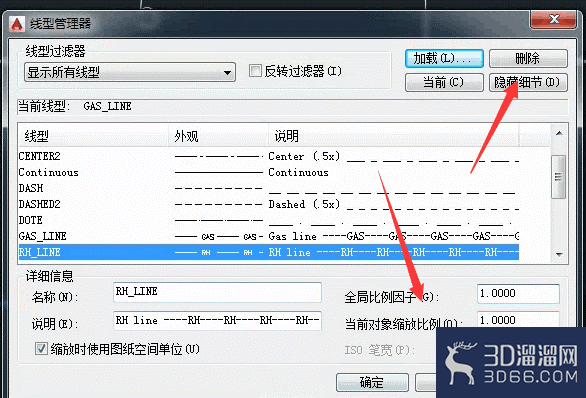

9、9、如果改成该线型后仍旧显示不出来带有“RH”的多段线，则很可能是比例的问题，改一下应该就可以了。

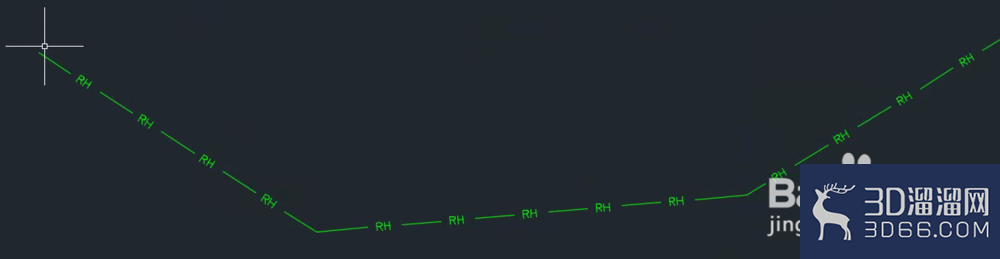

10、10、最终结果。

注意事项：第7步骤需要关闭刚刚打开的的几个窗口再保存.lin文件，不然保存不了。如果改成该线型后仍旧显示不出来带有“RH”的多段线，则很可能是比例的问题，改一下应该就可以了。
