CAD多段线怎么画？

CAD多段线在CAD设计过程中应用十分广泛，也是CAD新手必须要掌握的基础功能之一。那么你知道CAD多段线快捷键是什么？CAD多段线怎么画吗？不知道的话就和小溜一起来了解一下CAD软件中CAD多段线命令快捷键的应用技巧吧！

CAD多段线命令快捷键：

CAD软件中CAD多段线命令快捷键：PL，全称：PLINE。

CAD多段线绘制步骤：

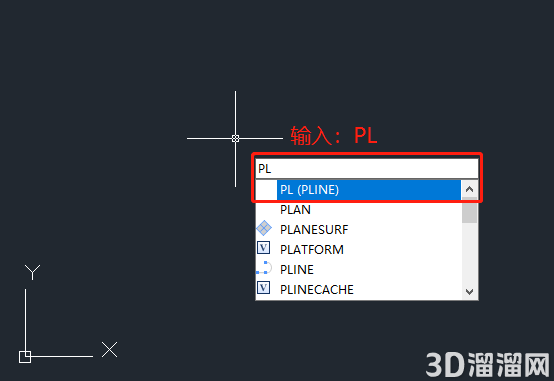

1、打开CAD软件，输入CAD多段线命令快捷键：PL，点击回车键确认。

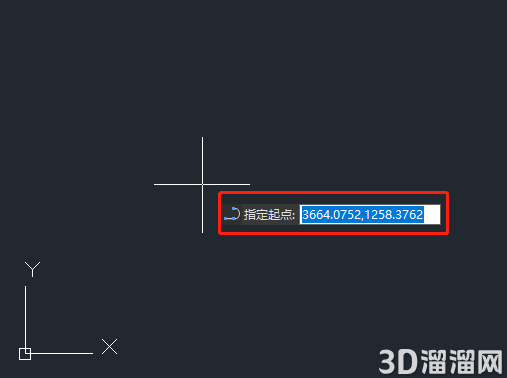

2、根据命令行提示指定CAD多段线的起点。

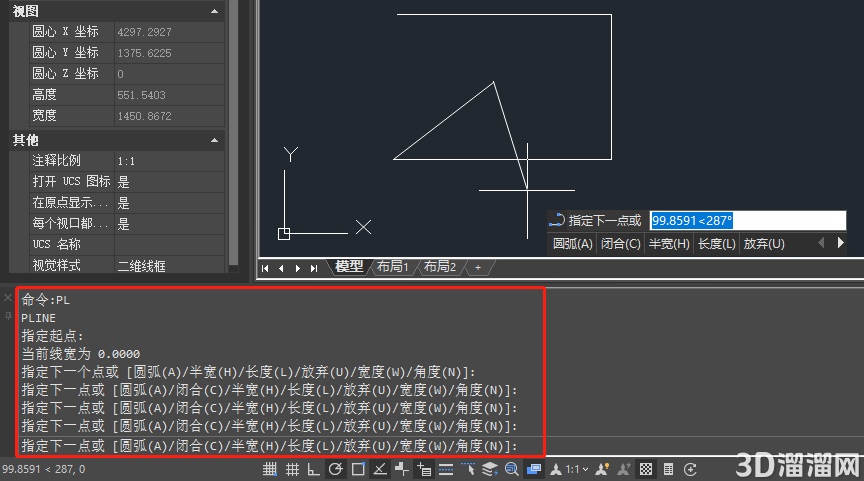

3、指定起点后，命令行提示：

当前线宽（当前线宽为"当前值"）

指定下一个点或 [圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽度(W)/角度(N)]

（1）指定下一个点。在点击回车键键结束命令前，会不断在命令行提示指定下一点，通过指定点来绘制多段线的线段。

（2）输入选项

a. 圆弧(A)。在多段线中添加弧线。

b. 半宽(H)。指定从宽多段线线段的中心到其一边的宽度。

c. 长度(L)。指定多段线中直线段的长度。

d. 放弃(U)。删除最近添加的线段。

e. 宽度(W)。为即将绘制的下一条直线段指定宽度。

f. 角度(N)。为即将绘制的下一条直线段指定角度。

上述CAD教程中小溜给大家分享了CAD软件中CAD多段线命令快捷键的详细应用技巧，不知道CAD多段线怎么画的小伙伴可以参考本篇教程中介绍的步骤来绘制多段哦！
