CAD闭合命令是什么怎么应用？

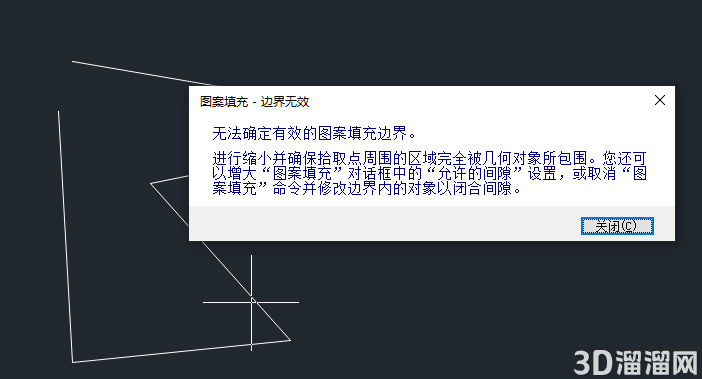

CAD设计过程中，当要对某一图形进行图案填充时，会跳出如下图提示无法确定有效的图案填充边界，需要将当前图形闭合才可以进行图案填充。那么，CAD闭合命令是什么？又如何使用呢？下面小溜来给大家分享一下CAD软件中CAD闭合命令的应用技巧吧！

CAD软件中没有直接的快捷键来执行CAD闭合命令，可以通过编辑多段线命令：PEDIT（快捷键：PE），来实现CAD多段线闭合。具体操作步骤如下：

1、在CAD软件中打开图纸文件，输入编辑多段线命令快捷键：PE，点击回车键确认。

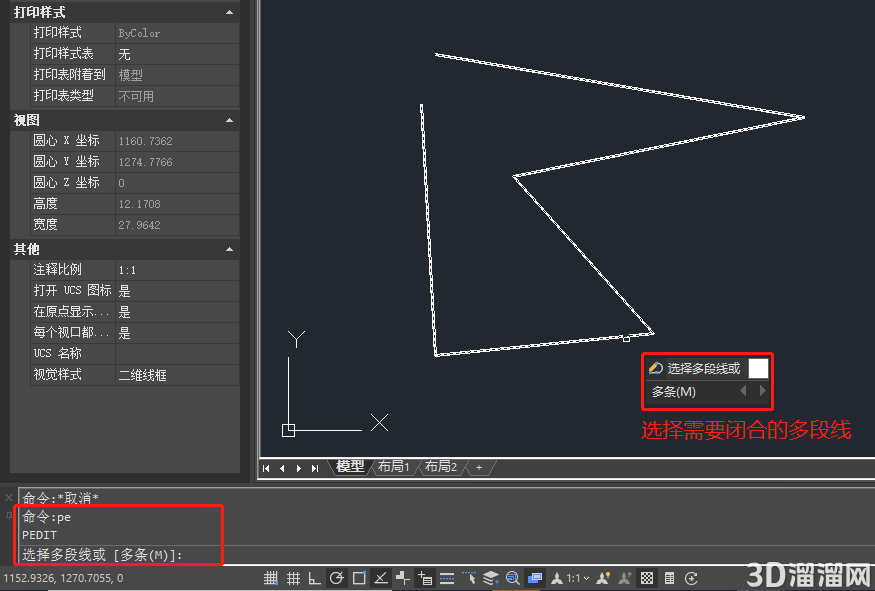

2、根据提示在图纸中选择需要闭合的多段线（若选取的对象为闭合多段线，则上一命令行中的【闭合】选项将变为打开）。

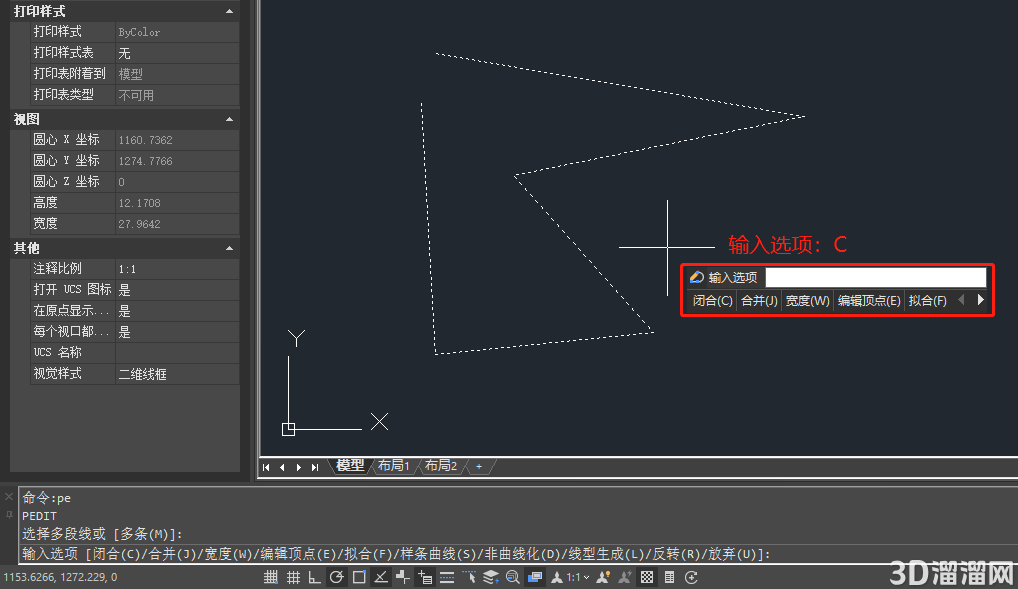

3、选定多段线后，命令行提示：输入选项 [闭合(C)/合并(J)/宽度(W)/编辑顶点(E)/拟合(F)/样条曲线(S)/非曲线化(D)/线型生成(L)/反转(R)/放弃(U)]，此时输入闭合选项，即输入：C，点击回车键确认。

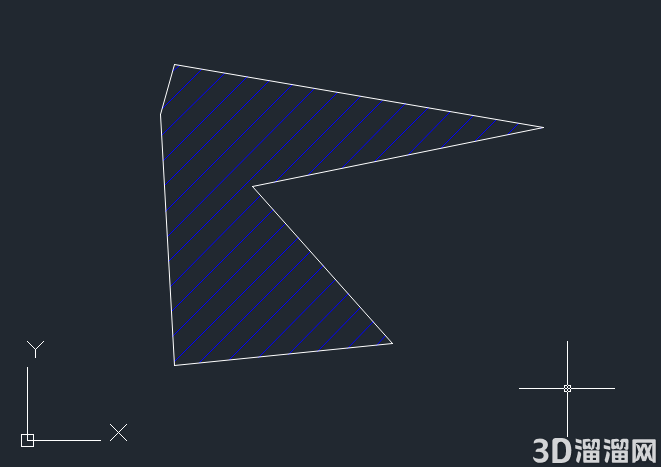

4、此时图形便会自动闭合，对其进行图案填充后效果图如下所示：

好啦，以上就是小溜为大家分享的关于“CAD闭合命令是什么怎么应用”的全部内容了，希望本文能帮助大家更好的掌握CAD的使用。如果您还想要了解更多cad技巧知识，那么请持续关注3D66文章资讯哦，我们将持续为大家更新！
