CAD打断线条的操作步骤：
CAD软件中可以通过调用CAD打断命令BREAK（快捷键：BR）来在两点之间打断选定对象，具体操作步骤如下：
启动CAD软件后，打开需要操作的图纸文件，下面以矩形为例。

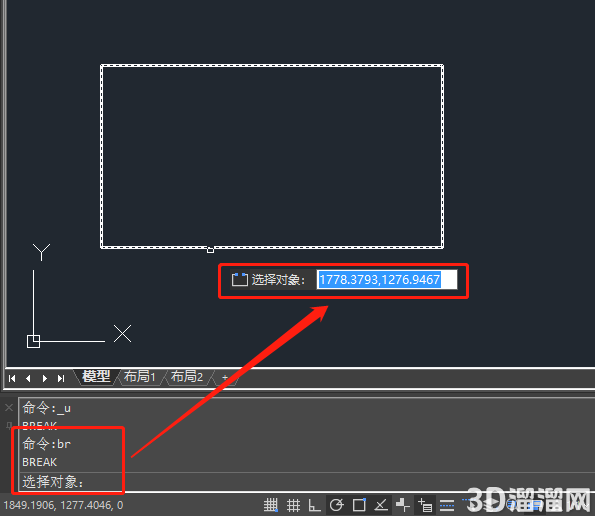

输入CAD打断命令快捷键：BR，点击回车键确认；根据提示在图纸中选择对象，即矩形。如下图所示：

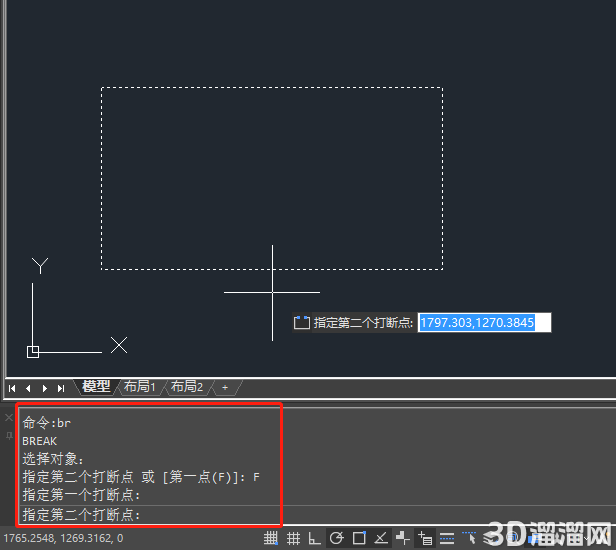

接着根据提示输入：F，指定第一个打断点，再指定第二个打断点。如下图所示：

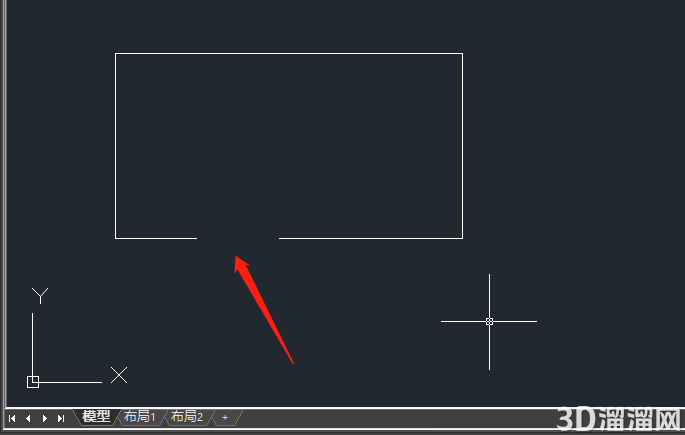

需要注意的是，不要直接在选定对象上点取打断点，在靠近线段的位置点取打断点。当其中一个点不在选定对象上时，系统将选择离此点最近的对象上的一点为切断点之一。若选取的两个点在同一位置，可将对象切开，但不删除某个部分。最终的效果图如下所示：
给大家分享的“CAD打断线条的快捷键是什么”到这里就结束啦，相信大家都已经学会了，如果您还想了解更多的cad技巧知识或者cad图纸素材等资源，那么也请关注3d66资讯哦~
