CAD怎么进行路径阵列的应用？

CAD在高的版本如2012以上有路径阵列，这相对于之前的低版本的阵列有很大的不 同。因为它的阵列路径可以是样条曲线，三维多线段等复杂的线作为它的路径。下面通过实例来说明这个命令的用法。

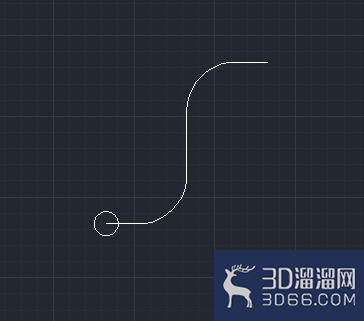

1、用多线段命令画出往右50的直线，然后往上100。在往右50的直线。在转角处导R30的圆角。并在起点画一个直径为15的圆，如下图所示。

2、假设这条多线段要阵列9个圆，数量确定了。那么它的路径阵列类型为定数等分。

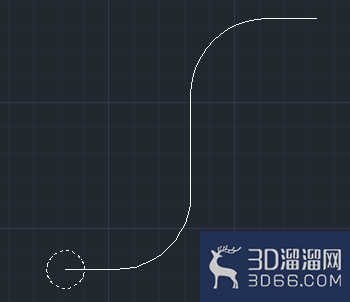

3、在下方的命令栏输入快捷键AR并按空格确认，下方提示选择对象，即选择15的圆，然后按右键确认。

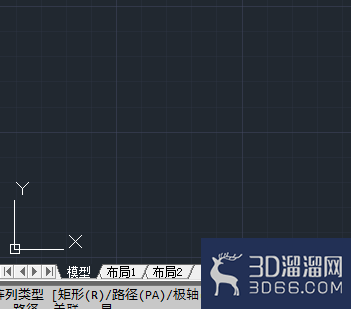

4、此时下方提示输入阵列的类型，由于是阵列路径。所以输入PA，并按空格确认。

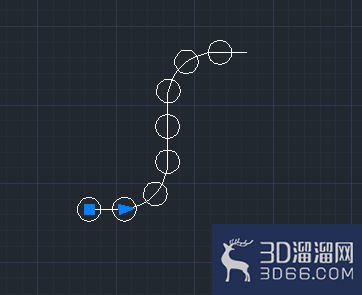

5、选择多线段作为路径，系统自动阵列出如下的图，由于阵列的内容并不是我们想要的，所以必须要调整。

6、输入M按确认，从中选择定数等分D，并按确认。这时图型自动调正如下的图，由于要9个圆，还少一个。所以这也不是需要的圆

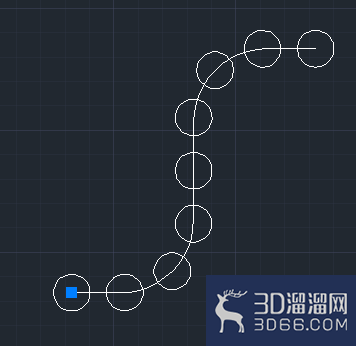

7、输入I，确认后，再输入项目数9，再确定最终变成所符合要求的图。

好啦，以上就是小溜为大家分享的关于“CAD怎么进行路径阵列的应用”的全部内容了，希望本文能帮助大家更好的掌握CAD的使用。如果您还想要了解更多cad技巧知识，那么请持续关注3D66文章资讯哦，我们将持续为大家更新！
