CAD路径阵列的使用技巧

CAD中路径阵列的用法

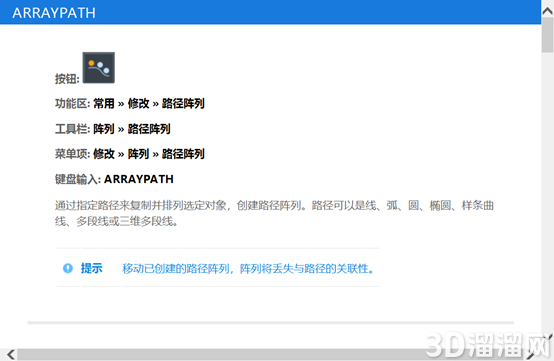

第一步，打开CAD，创建一个新的文档，在绘图窗口绘制好一段弧线和矩形作为操作演示。我们打开点击菜单栏目上的矩形阵列下面的倒三角图案，下拉菜单选择路径阵列，除了这方法外，还有其他的方法，下图所示：

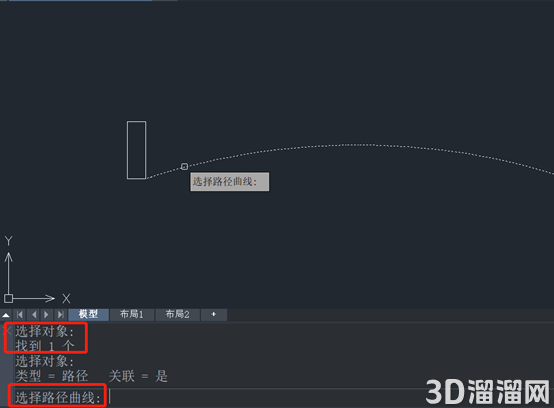

第二步，我们点击【路径阵列】命令后，用鼠标在绘图窗口“选择对象”，然后按下回车（Enter）或按下空格键。系统会提示你“选择路径曲线”，点击图中弧线，即可完成。

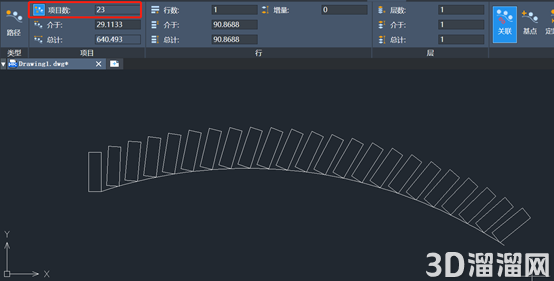

注意：此时弧线上的矩形默认项目数为23。

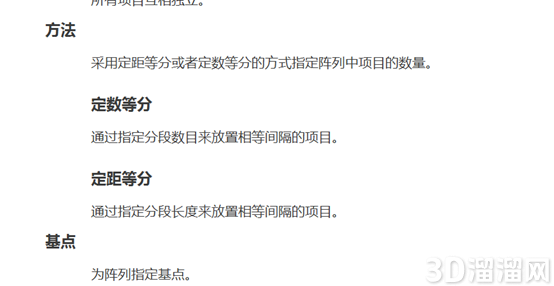

下面我们来说说路径阵列的等分。释义如下：

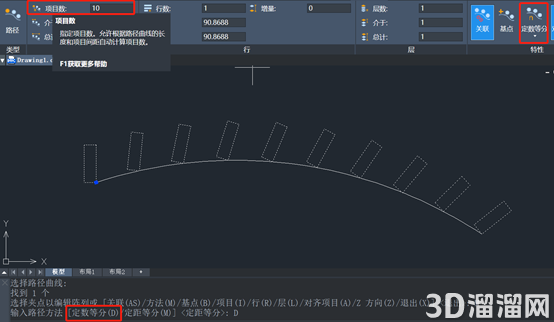

绘制图形就项目数默认为23，我们在命令行输入字母“M”，根据提示，选择想要的等分方式，我们选择定数等分，命令行输入“D”。当然了，还可以在上面的菜单栏进行选择，接着在项目数内输入“10”，此时图中的矩形分布已改变。

若我们选择【定距等分】，我们点击修改项目数是无法改变的。同理，选择【定数等分】，介于项无法改变。
