在AutoCAD中对简单图形创建面域的方法

在使用AutoCAD进行绘图分析的时候，我们经常会遇到对某一区域进行着色，或者考察某一范围面积大小的情况，这时我们往往就会采用创建面域的操作，笔者在本文中即介绍下针对简单图形创建面域的方法。

工具/原料电脑AutoCAD软件方法/步骤

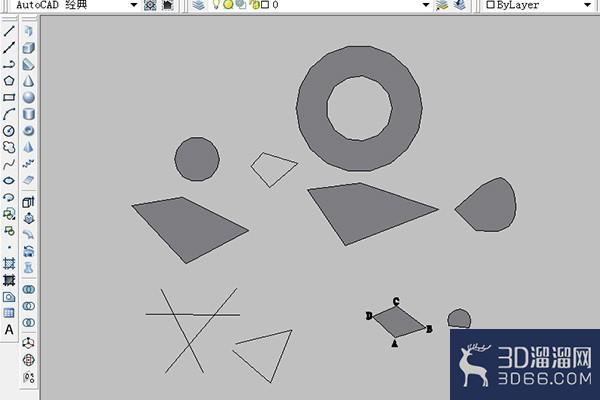

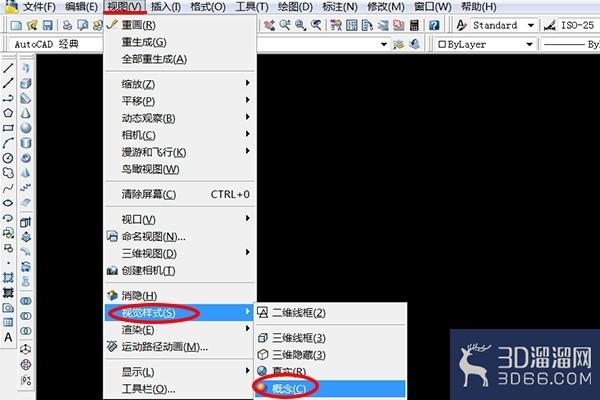

1、首先，为了达到面域创建效果的直观性，我们将视觉样式进行调整，依次点击“视图”→“视觉样式”→“概念”；

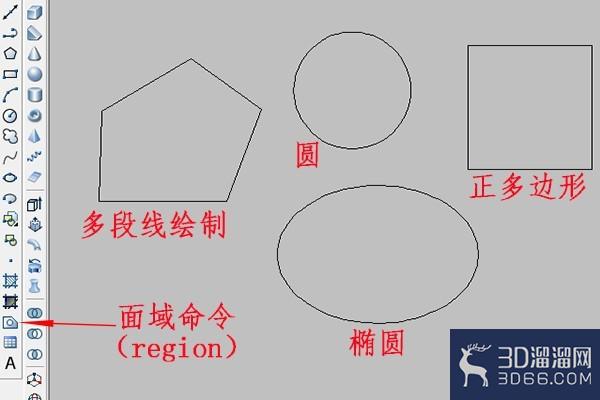

2、再来了解下面域命令的调用，它的位置在绘图区，图标样式如下图所示，我们也可使用快捷键“reg”来调用它；

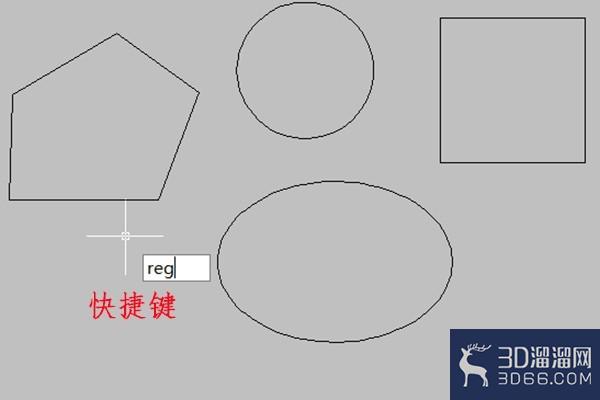

3、要对某区域创建面域，我们首先将光标移动至空白处，并输入“reg”后敲空格键或回车键确认；

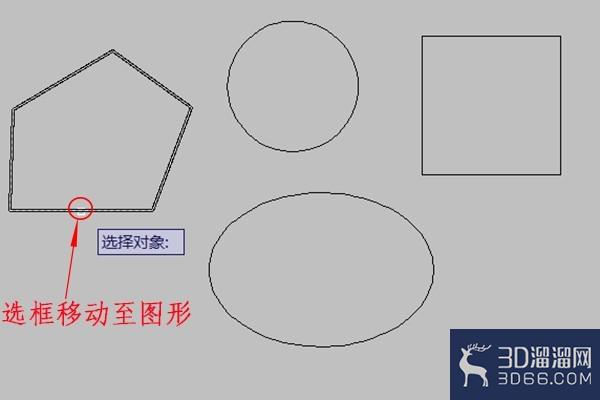

4、此时出现“选择对象”的指令，对于使用多段线，圆、椭圆、正多边形等命令创建的简单图形来说，我们只需将选择框移动至图形上的某处点击即可选中整个图形了，同样地按空格或回车键来确认该操作；

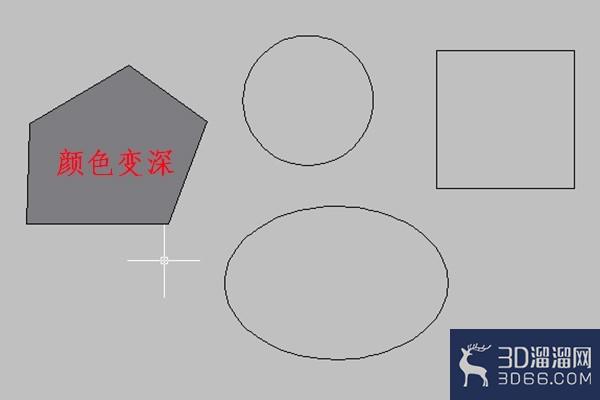

5、上述操作完成后，我们发现图形内部颜色变深了，此即代表针对该图形的面域创建成功啦！

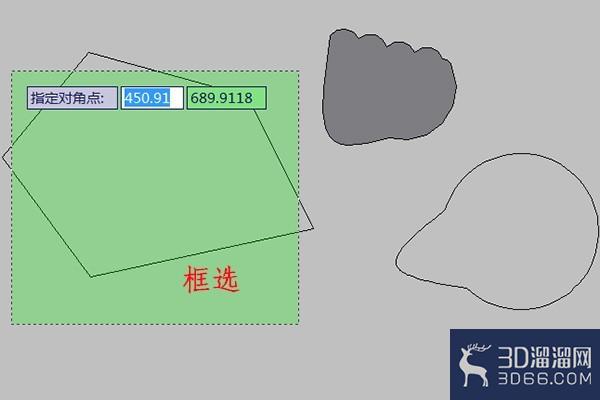

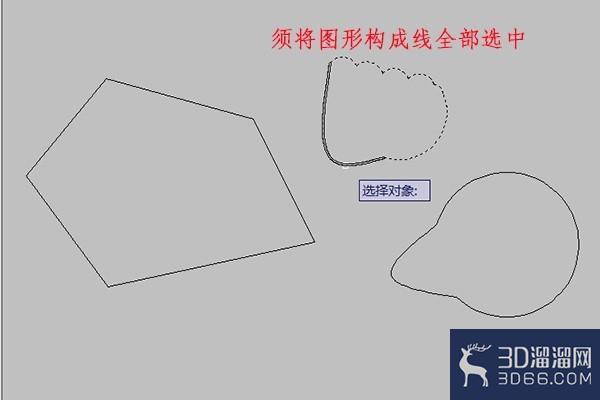

6、能否对使用直线、云线、样条曲线等所拼接成的范围进行面域创建呢？答案是肯定的。此时我们在选择对象时须将构成图形的各线条全部选中，然后点击确认；

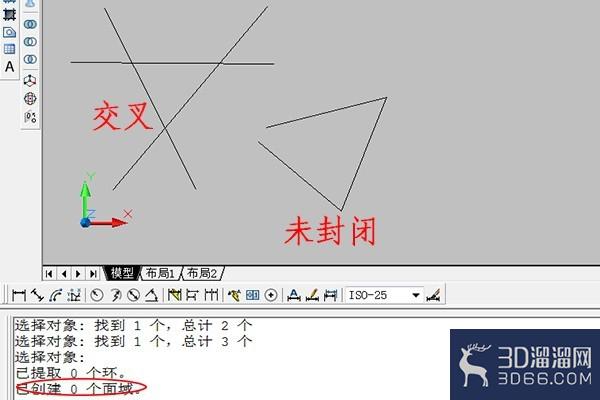

7、注意：创建面域的对象必须为封闭且无交叉图形，例如如下两种情况下是无法直接进行面域的创建的，小伙伴们可以尝试一下。

注意事项熟悉面域创建的指令和操作步骤；注意针对创建面域对象的要求为封闭且无交叉。
