CAD创建面域方法技巧

在CAD软件中可以通过调用CAD面域命令来将包含封闭区域的对象转换为面域对象。

CAD创建面域步骤：

1、启动CAD，打开需要编辑的图纸文件，调用CAD面域命令，调用方式如下：

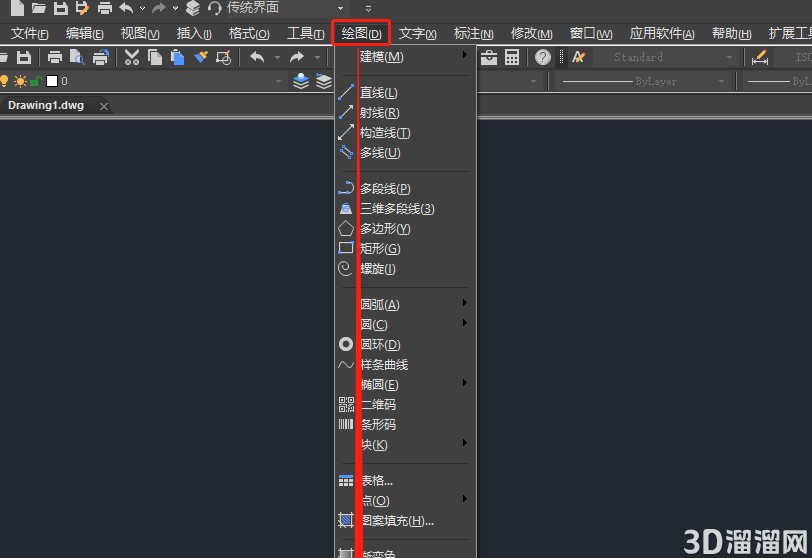

（1）在菜单栏中点击【绘图】—【面域】

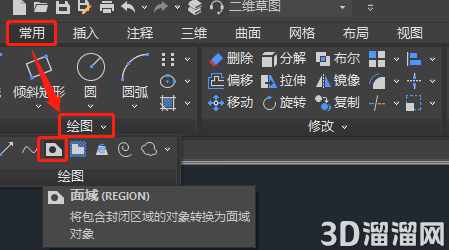

（2）依次点击功能区中的【常用】—【绘图】—【面域】；

（3）直接在命令行中输入REGION或REG，点击回车键确认。

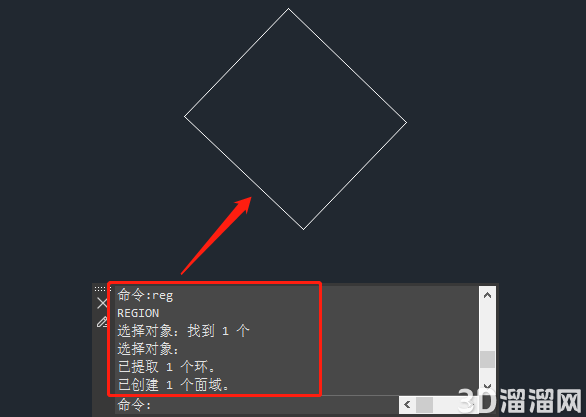

2、执行命令后，根据命令提示在图纸中选择要转换成面域的闭合多段线、直线或曲线（包括圆弧、圆、椭圆弧、椭圆和样条曲线），选定图形对象后，点击回车键即可完成面域的创建。

CAD面域创建注意事项：

1、CAD面域的边界由端点相连的曲线组成，曲线上的每个端点仅连接两条边。拒绝所有交点和自交曲线。

2、若选取的多段线对象使用了PEDIT命令中的【样条曲线】或【拟合】选项进行了平滑处理，转化后的面域对象将包含平滑多段线的直线或圆弧。此多段线并不转换为样条曲线对象。

3、如果未将DELOBJ系统变量设置为0，REGION将在将原始对象转换为面域之后删除这些对象。如果原始对象是图案填充对象，那么图案填充的关联性将丢失，要恢复图案填充关联性，请重新填充此面域。
