AutoCAD中通过创建面域测量图形面积的方法

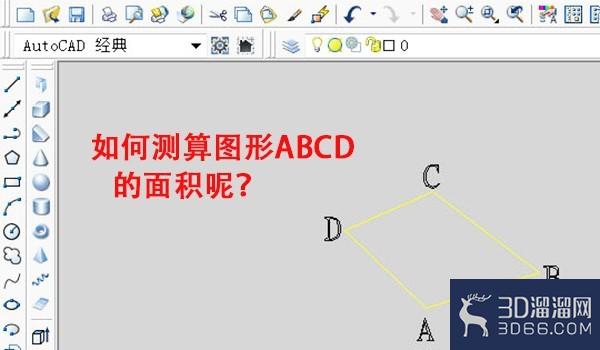

我们在使用AutoCAD绘制图形时常常涉及到测算某个图形面积或周长的问题，通常可使用创建面域或图形填充等方法来对其进行测量。本文笔者即介绍下通过创建面域的方法测出图形面积的操作步骤。

工具/原料电脑AutoCAD软件方法/步骤

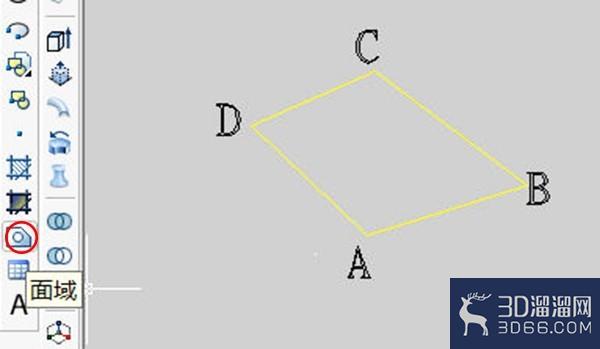

1、首先应观察图形是否适合创建面域，若图形满足创建面域的要求，则在工具栏中找到“面域”项并点击；

1在AutoCAD中对简单图形创建面域的方法

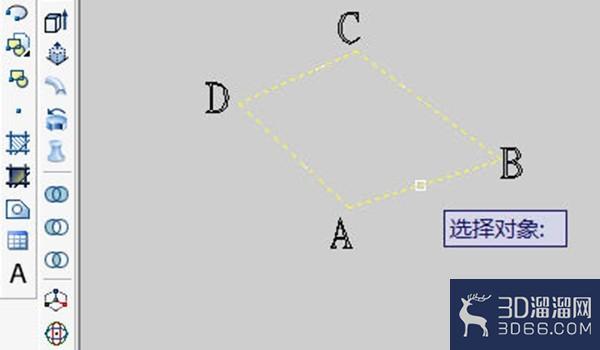

2、选择对象：用鼠标左键点选或框选图形的边框，选择完成后按下空格或回车键确认，可观察下方命令框中的提示，看是否显示已成功创建一个面域；

3、将鼠标移至空白处，键盘输入“area”，按下回车键；

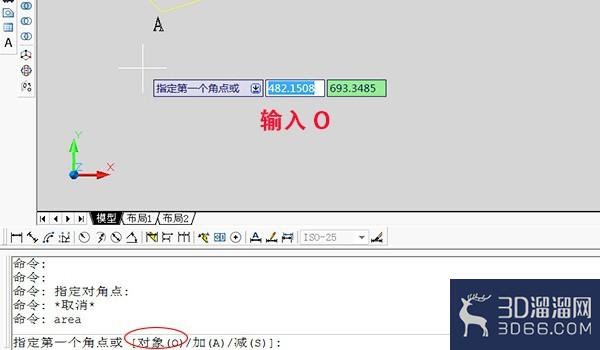

4、此时系统提示我们“指定第一个角点或...”，我们查看命令提示框，其中有除了指定角点外的其他操作，在这里我们选择“对象”操作，即输入“O”，然后按回车键；

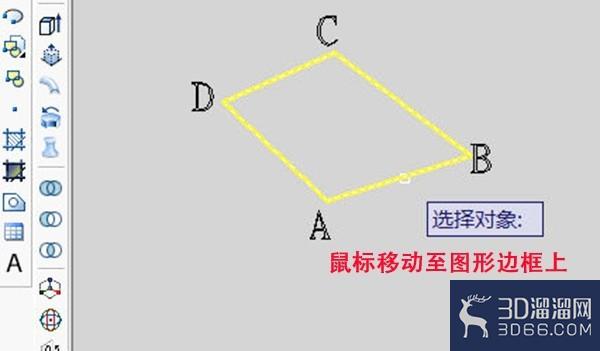

5、此时系统再次让我们选择对象，我们将鼠标光标移动至图形的边框上，按左键选择后确认；

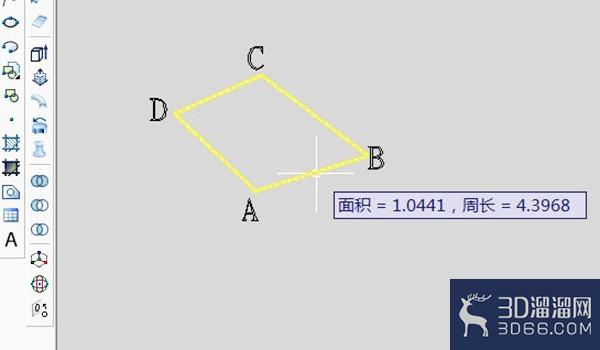

6、确认操作完成后，系统便给出我们该图形的面积及周长的信息，是不是很方便呢？

注意事项对于可创建面域图形，使用面域法测其面积和周长还是很方便的。
