CAD怎么将产品的一部分拉长拉伸？

AutoCAD是一款使用非常广泛的作图软件，他适用于室内设计、机械零件、建筑设计等领域。那么，在CAD中要怎么对一个图形的某一部分进行拉伸或拉长呢？

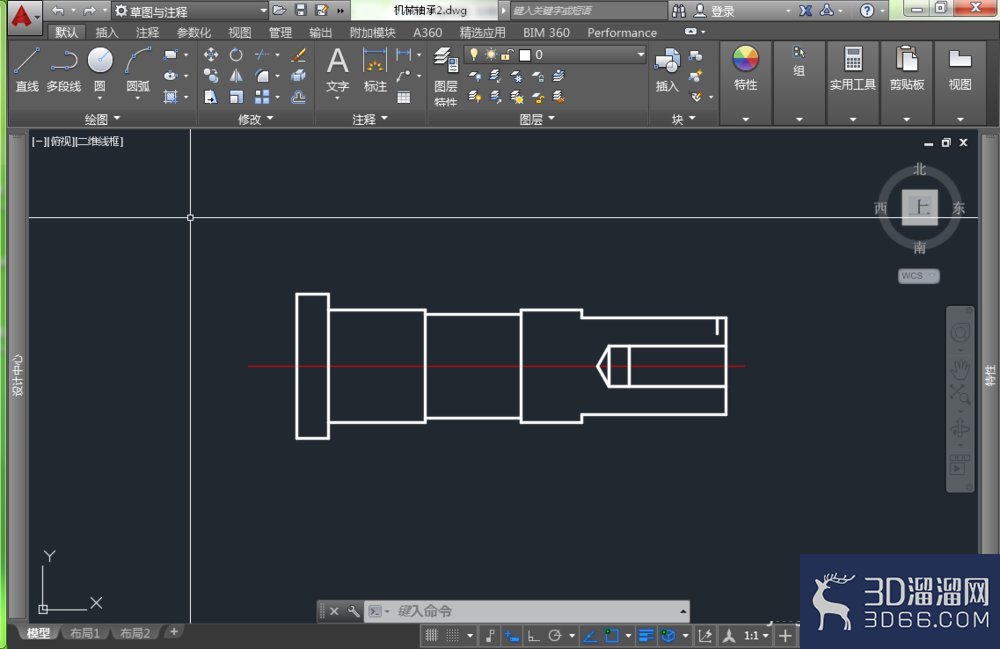

1、电脑使用AutoCAD软件打开一个需要进行拉伸的图纸，这里我打开一个机械轴承图，如下图所示：

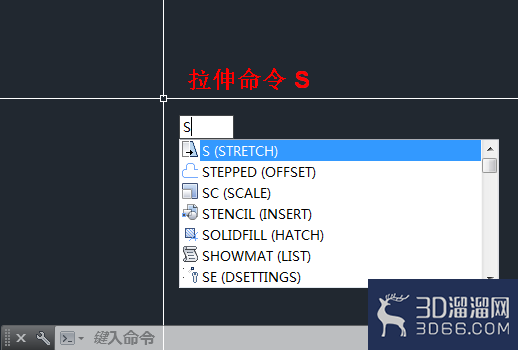

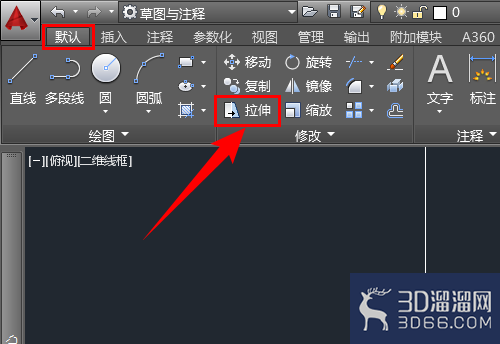

2、单击【默认】选项卡下【修改】组中的【拉伸】按钮，或输入命令“S”，按空格键确认。

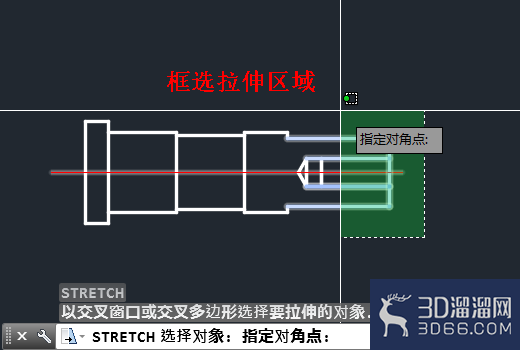

3、首先是框选需要拉伸的对象，此处我需要拉伸轴承最右侧的那一节，我就框选那一节右侧的一半，因为是框选一半，因此要从右下角向左上角框选，框选区域为绿色，框选后按空格键确认，如下图所示：

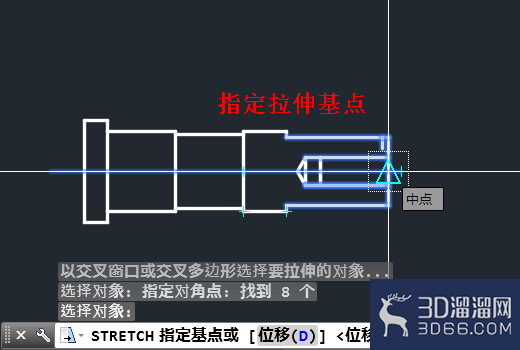

4、然后是指定基点，基点可以在对象上面也可以是趴番泪空白位置。此处我以轴承最右侧的中点为基点进行拉伸。

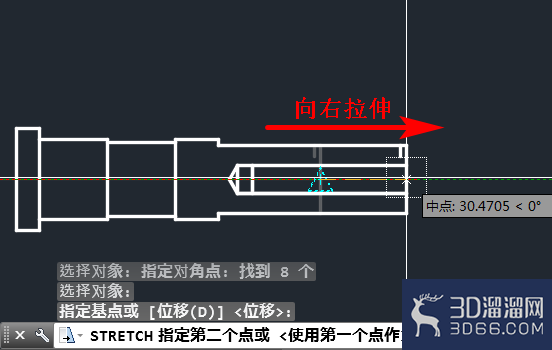

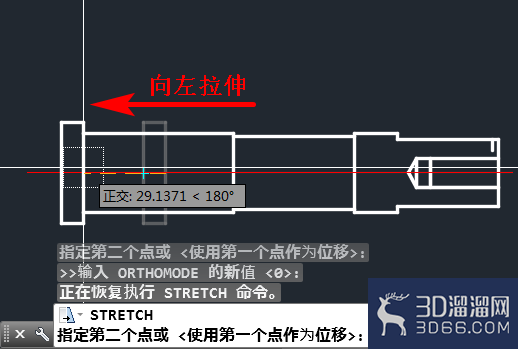

5、最后将其向右拉伸到适合的位置即可，如下图所示：

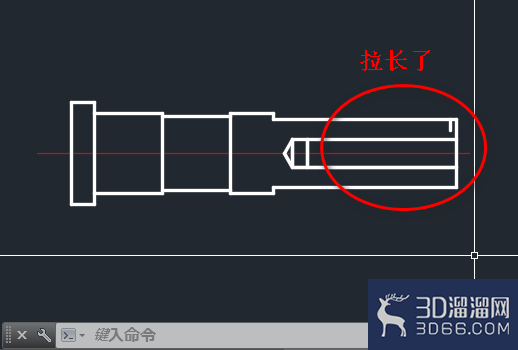

6、拉伸完成后，可以看到轴承的最后一节变长了，如下图所示：

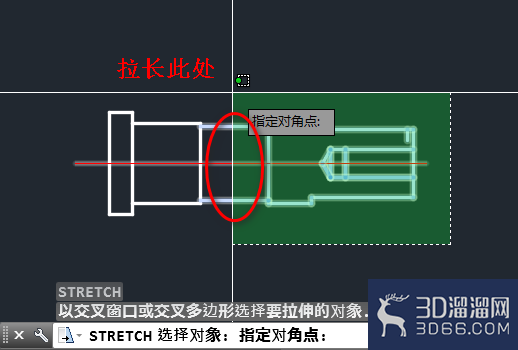

7、若要对中间某一节向右拉长，只要从最右边开始框选到拉长的部分即可，比如我要拉伸轴承中间那一节，就从最右侧开始框选到那一节板此一半的位置，如下图所示：

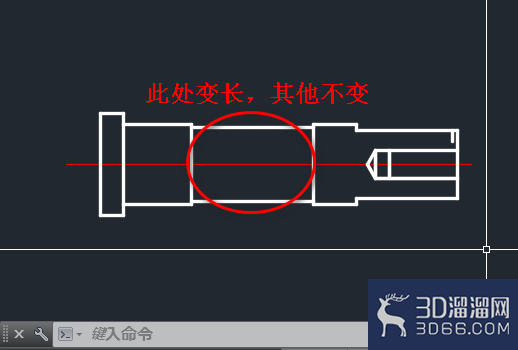

8、经过拉伸之后，只有中间那节被拉长了，其他部分长度不变，如矿蹲下图所示：

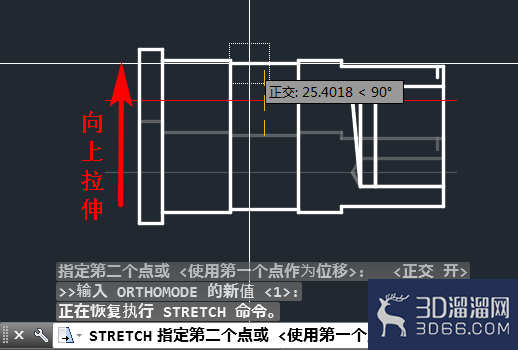

9、除了向右拉伸，也可以向左/向上/向下拉伸，只要框选左侧/上面/下面的部分即可实现，如下图所示：

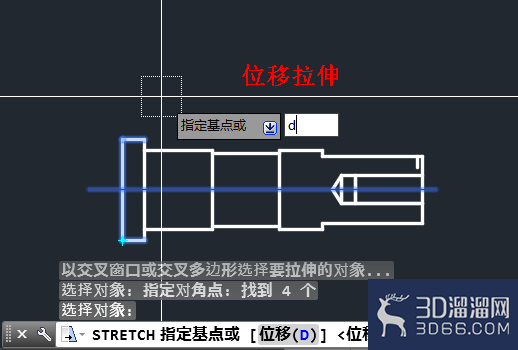

10、若需要进行更加精确的拉伸，则在框选对象之后，输入“D”（位移），按空格键确认。

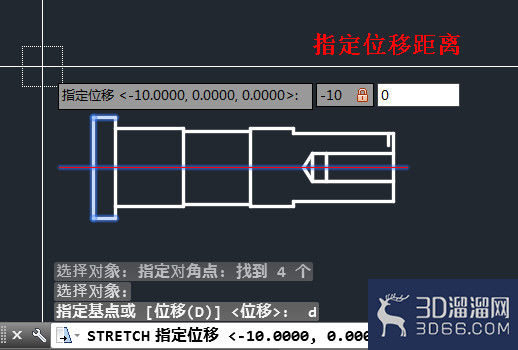

11、然后是指定位移的距离，此处我输入-10和0（中间按逗号键隔开），负值表示向左拉伸，正值表示向右拉伸，0表示拉伸角度不变。

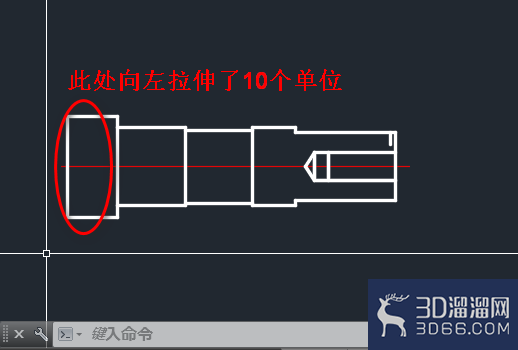

12、拉伸之后，可以看到轴承最左侧那一节变长了，向左拉伸了10个单位，如下图所示：

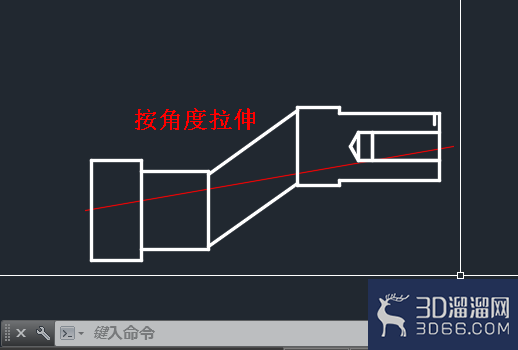

13、CAD拉伸命令不仅支持直的拉长对象，还可以按照一定的角度进行拉伸，如下图所示：

关于“CAD怎么将产品的一部分拉长拉伸”今天就给大家分享到这里了，如果在学习的过程遇到问题也可以尝试的多跟着文章操作几遍，还有就是想了解更多的cad教程文章或者cad图纸素材，那么可以关注3d66网与3d66文章资讯板块哦~
