CAD修订云线的绘制技巧

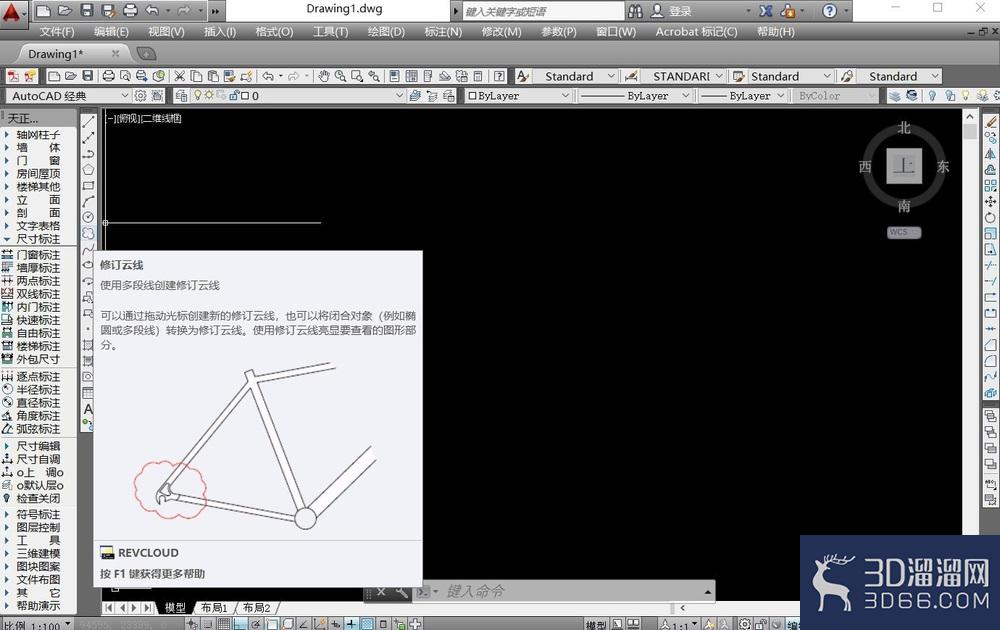

1、AutoCAD中，我们可以在绘图页面左侧的工具栏中，直接点击修订云线，从而直接进入到修订云线绘制命令，也可以输入REVCLOUD命令进入到修订云线绘制。

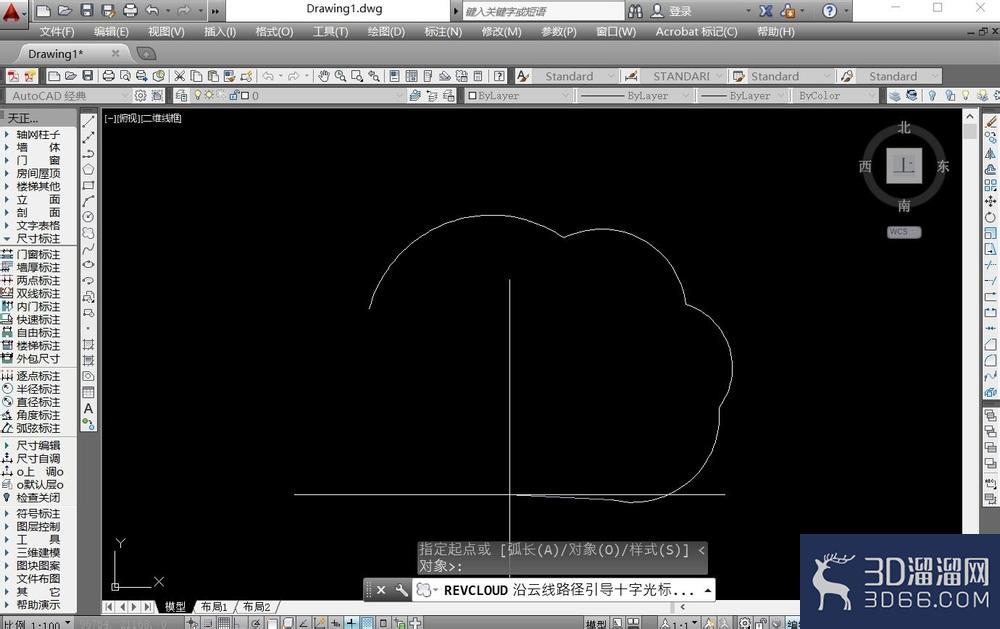

2、进入到修订云线的绘制命令后，我们就可以直接点击确定云线中弧线的起点和终点，系统会根据预设，随机生成弧线，鼠标靠近起点时就会自动闭合。

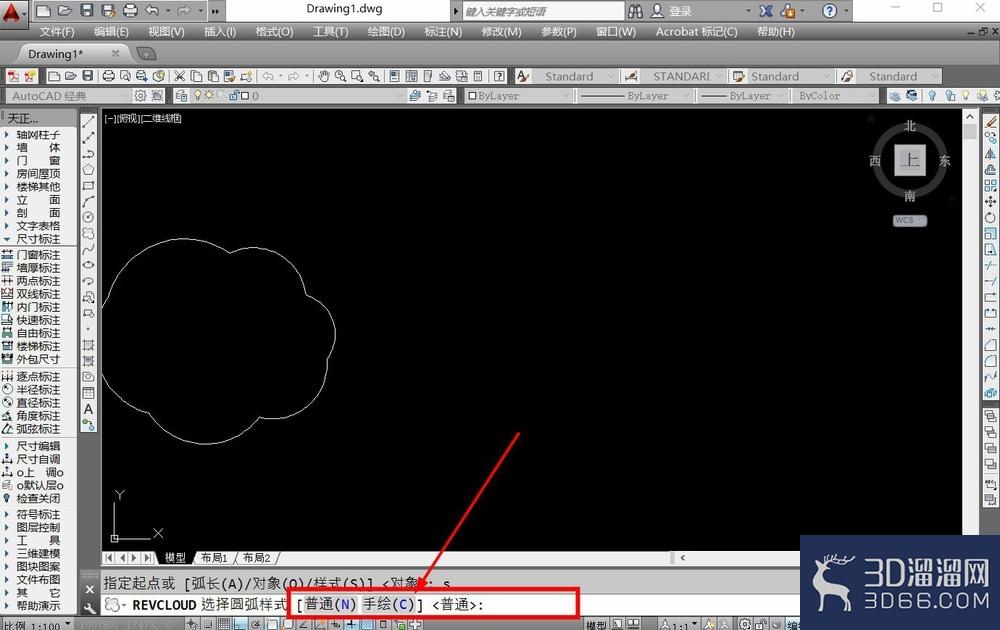

3、在修订云线绘制命令中，输入S进行样式调整，我们可以调整云线的样式为普通或者手绘，普通样式为正常的线条，手绘样式的线条有粗细变化。

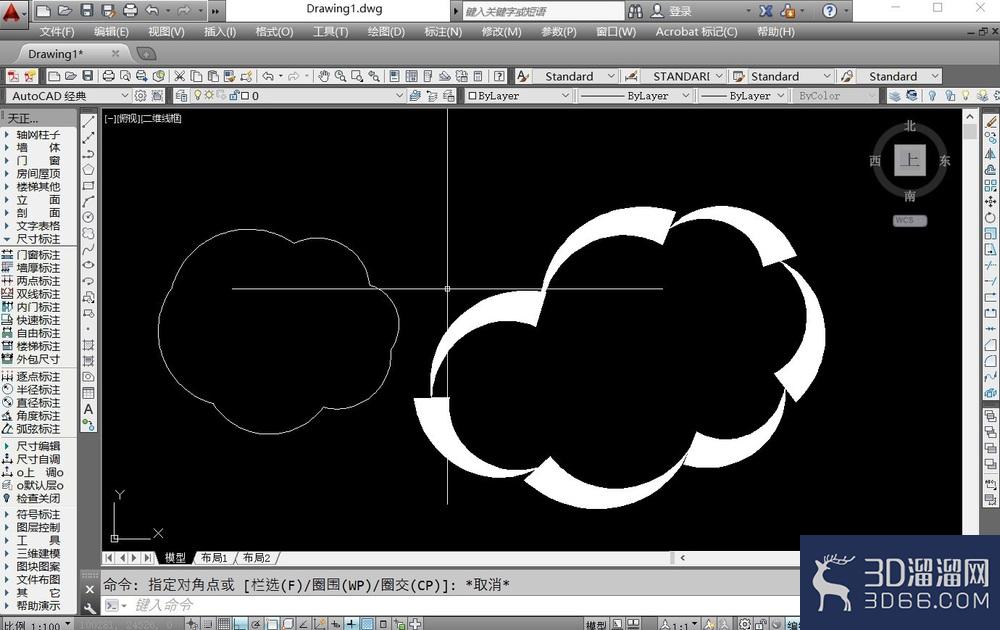

4、调整样式为手绘样式后，绘制云线的步骤不变，但是云线中的每一个弧，都会变成手绘风格，看起来更加生动形象。

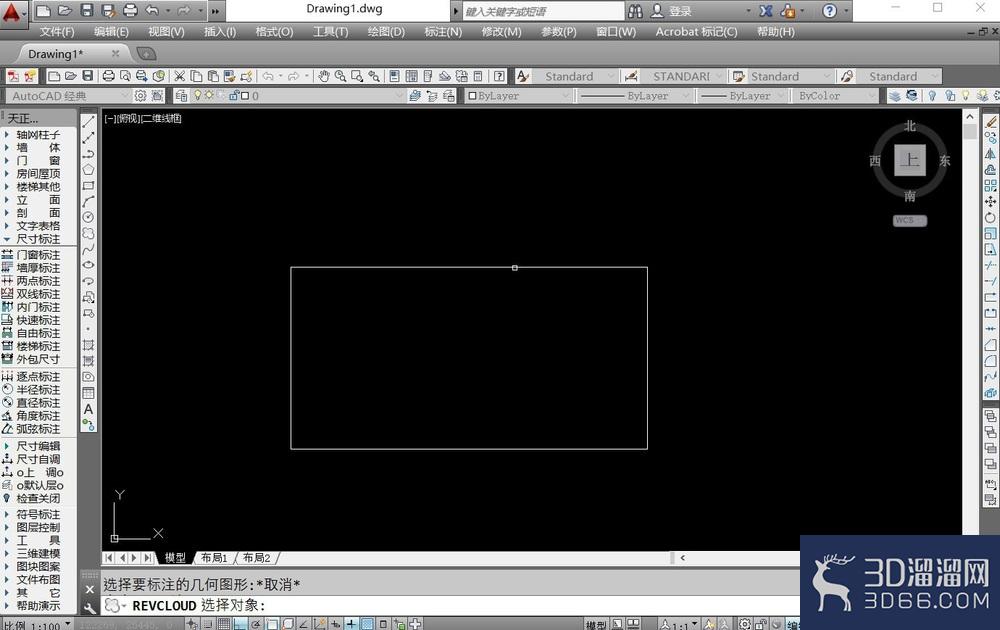

5、直接绘制云线可以十分自由，如果我们需要绘制比较均匀的云线，就可以先绘制一个标准的矩形，随后在修订云线命令中，输入O按下空格键，进入到对象命令，然后点击选中矩形。

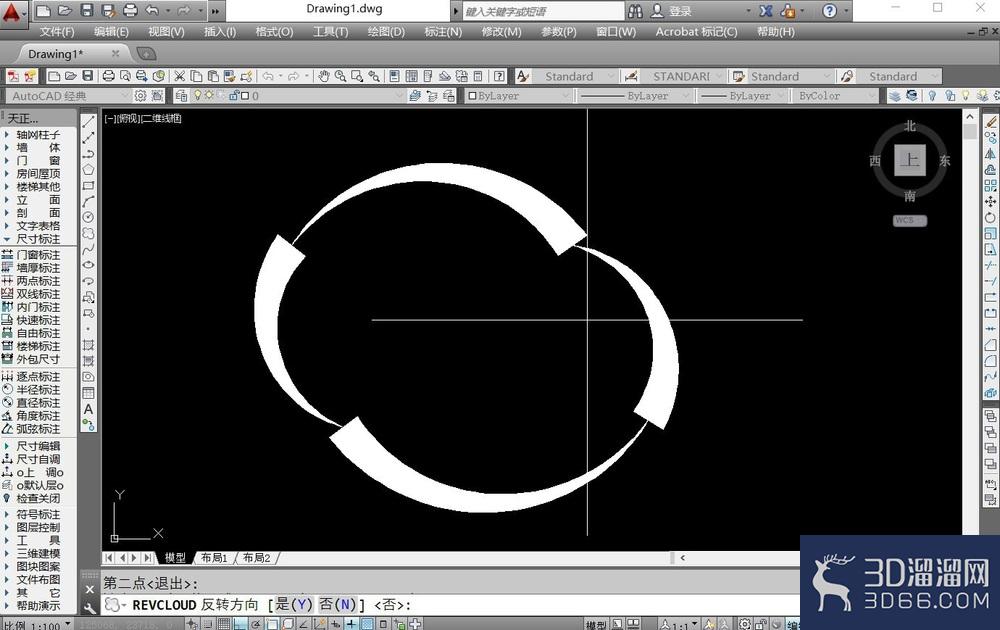

6、修订云线的对象命令下，系统会把选中的对象变成修订云线，利用对象命令，我们就可以把均匀的多边形变成云线，云线看起来就会更加均匀。
