CAD修剪步骤：
CAD修剪命令：TRIM，快捷键：TR，主要用于修剪对象以适合其他对象的边；而CAD除了常见的修剪命令以外，还提供了增强剪切（EXTRIM）功能，其可以一次性将指定实体某一侧的图元部分全部修剪。具体使用步骤如下：

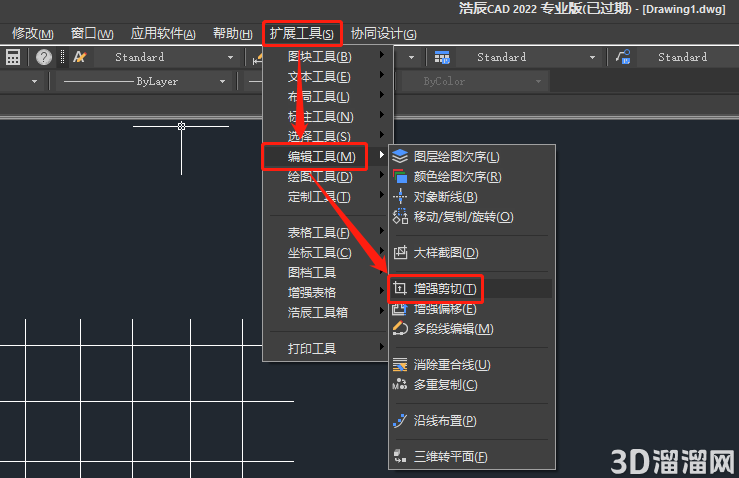

启动CAD后，直接调用EXTRIM命令，或者是点击菜单栏中的【扩展工具】，在弹出的下拉菜单中点击【编辑工具】—【增强剪切】。如下图所示：

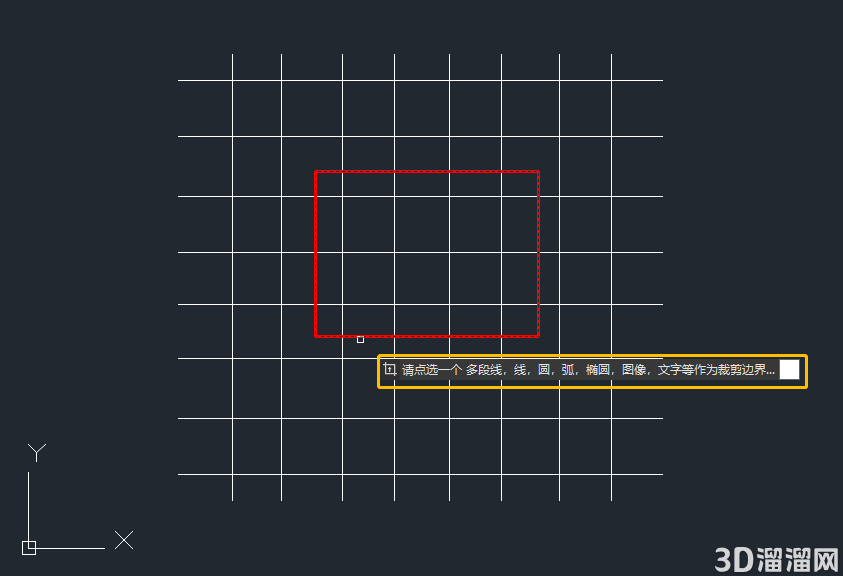

执行命令后根据系统提示在图纸中选择对象（多段线，线，圆，弧，椭圆，图像，文字等）作为裁剪边界，如下图，选中圆作为修剪边界。

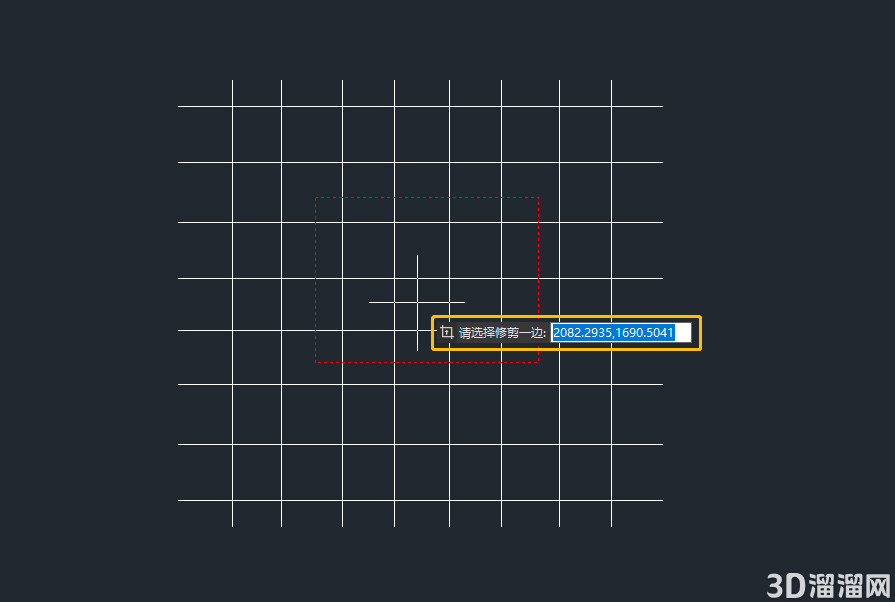

确定修剪边界后，根据提示指定修剪方向，这里单击圆形内部任意一点即可。如下图所示：

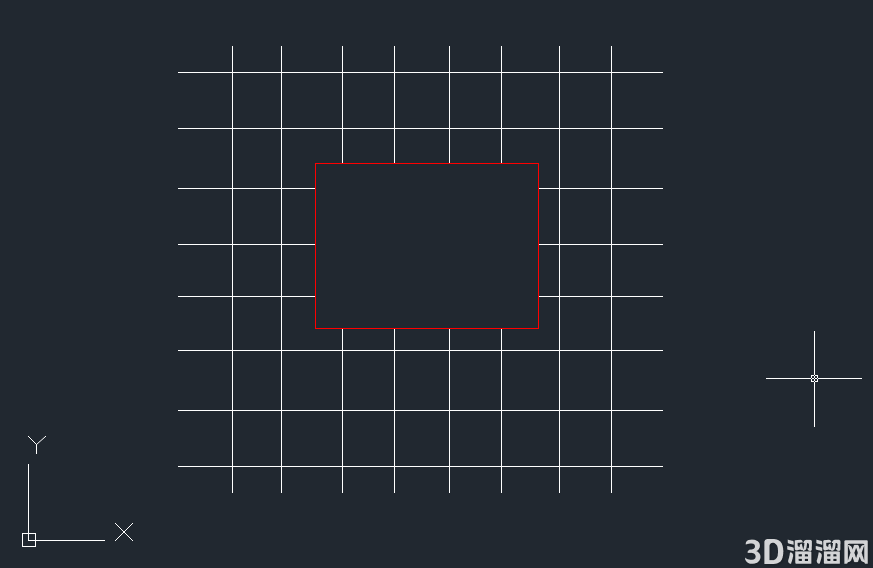

系统将会一次性把圆形内部的图元全部修剪。如下图所示：
关于“CAD修剪一部分图形方法”今天就给大家分享到这里了，如果在学习的过程遇到问题也可以尝试的多跟着文章操作几遍，还有就是想了解更多的cad教程文章或者cad图纸素材，那么可以关注3d66网与3d66文章资讯板块哦~
