CAD镜像命令是什么？

CAD镜像命令是：MIRROR ，快捷键：MI，主要用于通过绕指定轴翻转对象来创建对称的副本。

CAD镜像操作在需要创建对称的对象时非常有用，可以只绘制半个对象，然后将其镜像，而不必绘制整个对象。

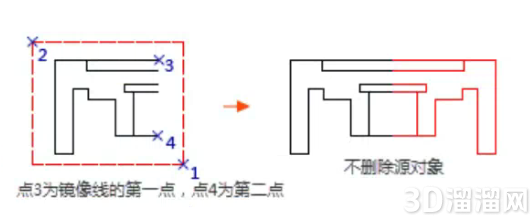

镜像时的轴称为镜像线，输入两点指定镜像线。

如果要镜像的对象中包含文字，如文字、属性或属性定义，默认情况下它们在镜像之后不会反转或倒置。如果确实需要反转文字，可以把系统变量MIRRTEXT设置为1，但是注意这种操作会造成文字的可读性变差。

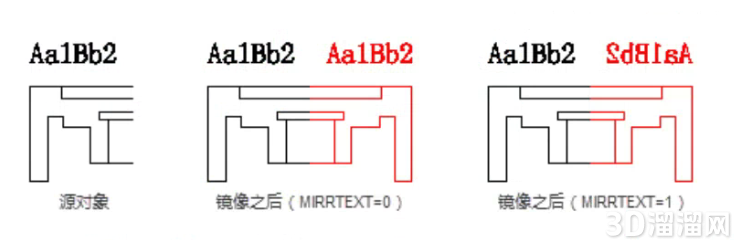

（1）当MIRRTEXT系统变量的值为1时，创建的镜像文字对象将反转方向。

（2）当MIRRTEXT系统变量的值为0时，创建的镜像文字对象方向不作改变。

MIRRTEXT系统变量只会影响使用TEXT、ATTDEF或MTEXT命令、属性定义和变量属性创建的文字。如果镜像的对象是插入块，作为插入块一部分的文字和常量属性都将被反转，而不会受MIRRTEXT设置的影响。
