分类：CAD图纸作者：小溜时间：2024-06-11 12:01:09

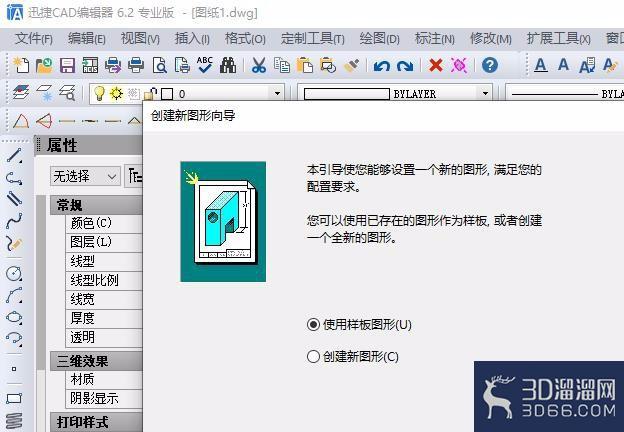

1、双击桌面上方中的CAD编辑器图标进行启动。之后在CAD编辑器操作界面上方中点击新建图标命令进行激活；同样点击文件—新建命令也可以。

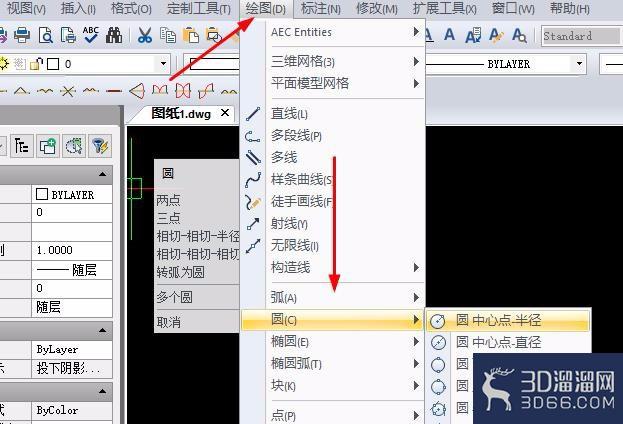

2、绘制圆形的方法有三种方法，在界面的左侧你可以找到圆形图标命令；界面上方中绘图窗口下看拉框内圆形命令；在界面中命令中直接输入c指令。

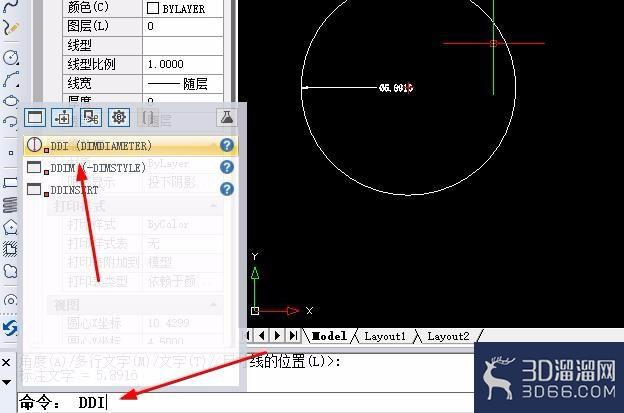

3、圆形的直径标注这里有两个方法：我们可以直接用鼠标点击界面上方中标注—直径命令；用样在命令中直接进行输入DDI指令也是可以。

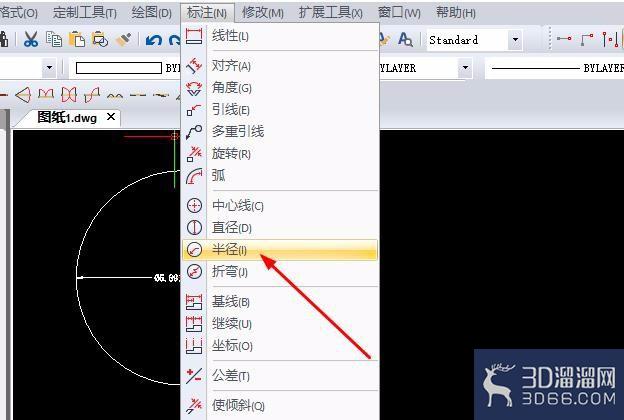

4、而对于圆形的半径标注跟直径标注方法一样，界面上方标注窗口内半径命令；而在命令中则是需要输入DRA指令。点击进行激活。

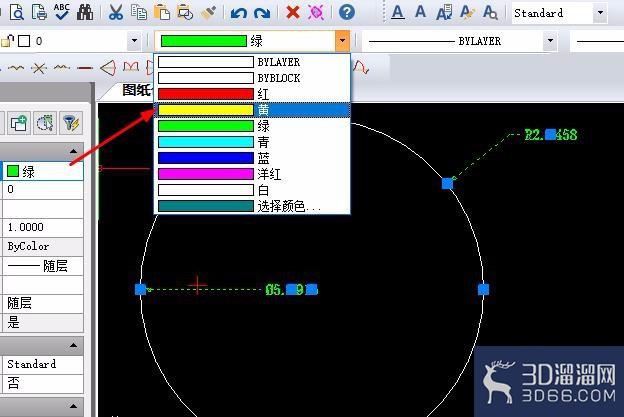

5、在图纸图形进行绘制完成之后，我们可以在界面上方或者左侧窗口内点击颜色命令，继而对我们所进行绘制的图形线型修改颜色。
今天给大家分享的“CAD制图中圆形怎么标注直径与半径”到这里就讲完了，希望本文内容能够给大家带来帮助，在学习到新方法之后也希望大家可以举一反三的去利用学到的新知识，这样对于我们的能力提升十分有帮助哦！如果还想了解更多关于CAD的技巧知识那也请多多关注3d66文章资讯呀~
