CAD怎样画直线以及直线的长度角度？

分类：CAD图纸作者：小溜时间：2024-06-07 11:51:28

导语：在CAD软件中，直线是最基本也是最重要的图形元素之一。无论是进行简单的草图绘制还是复杂的工程设计，掌握直线的绘制方法及其长度和角度的调整都至关重要。本文旨在详细介绍如何在CAD软件中绘制直线，以及如何精确地控制直线的长度和角度，为初学者提供一份清晰的操作指南。

在CAD软件中，直线是最基本也是最重要的图形元素之一。无论是进行简单的草图绘制还是复杂的工程设计，掌握直线的绘制方法及其长度和角度的调整都至关重要。本文旨在详细介绍如何在CAD软件中绘制直线，以及如何精确地控制直线的长度和角度，为初学者提供一份清晰的操作指南。

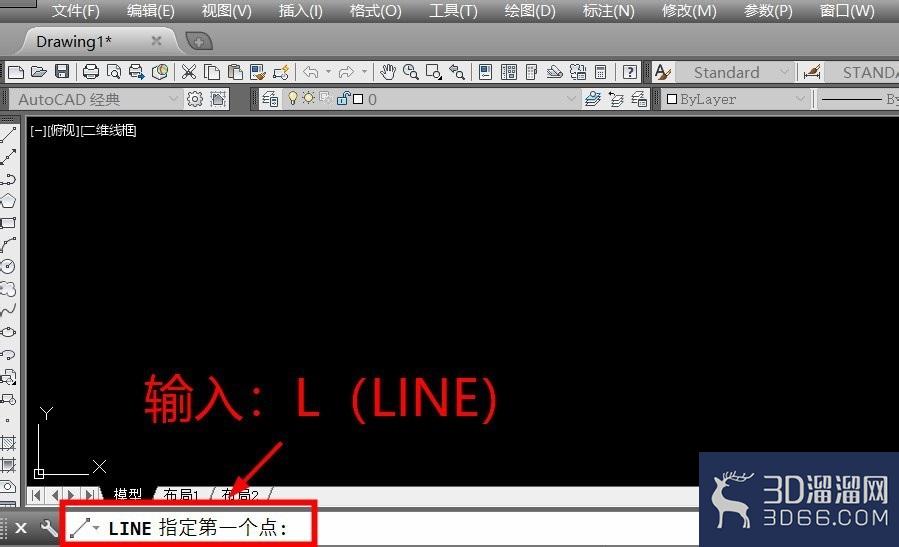

1、开启CAD，输入命令：L（LINE），按下空格键。

CAD怎样画直线以及直线的长度角度？

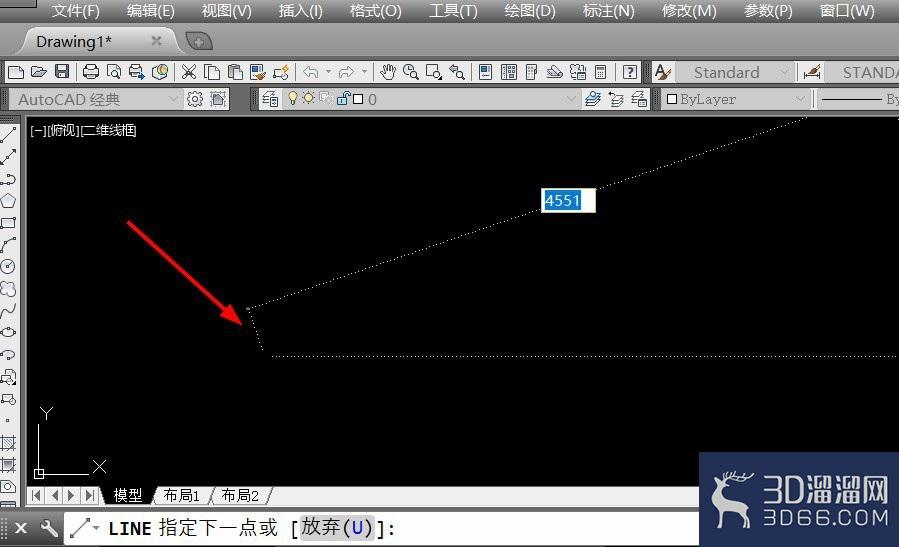

2、鼠标左键点击绘图区，确定直线起点。

CAD怎样画直线以及直线的长度角度？

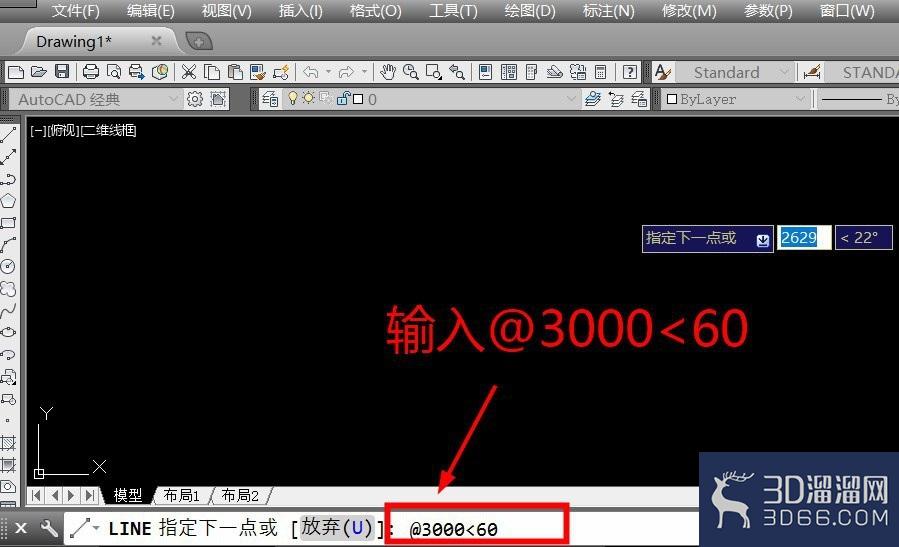

3、输入：@3000<60，按下空格键确定。

3000为直线长度，60位直线角度。

CAD怎样画直线以及直线的长度角度？

标注角度

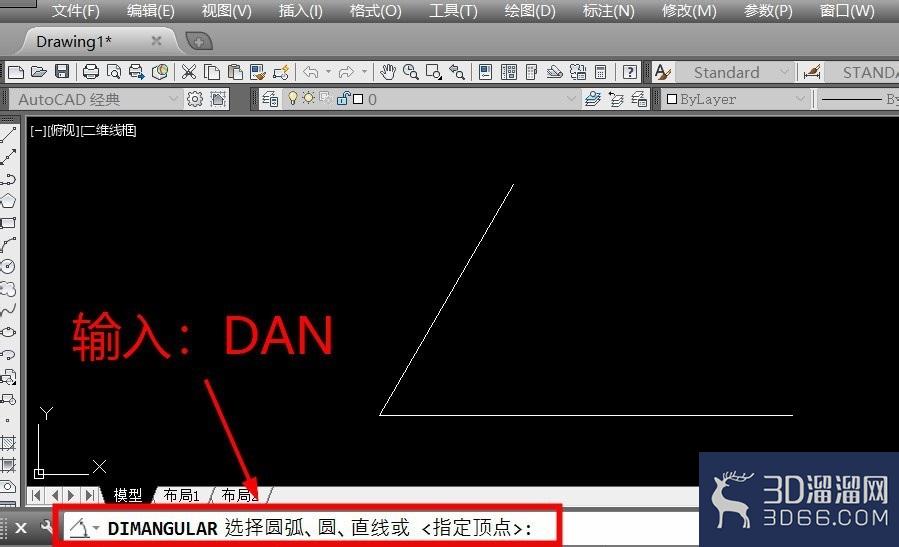

1、绘制一条水平线，形成角度。输入命令：DAN，按下空格键确定。

CAD怎样画直线以及直线的长度角度？

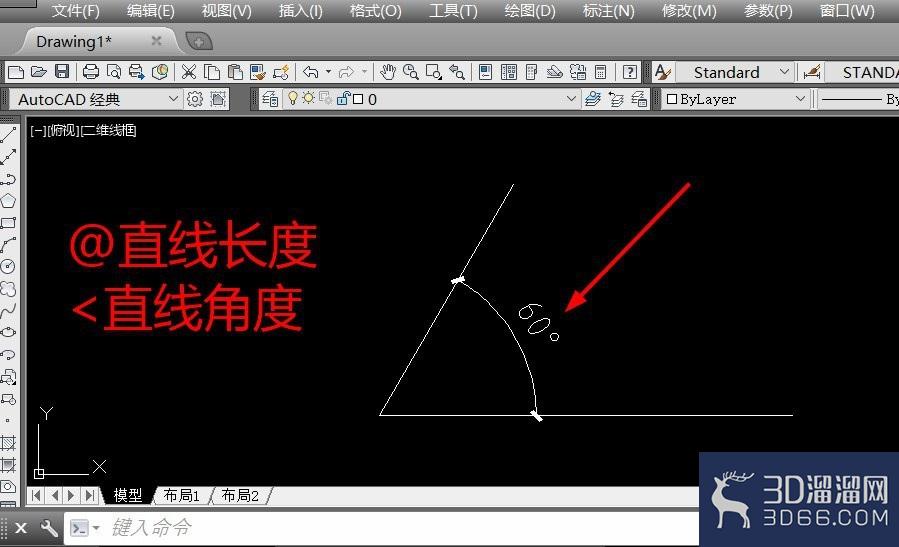

2、点击形成角度的两条直线，验证为60°直线。

CAD怎样画直线以及直线的长度角度？

今天给大家分享的“CAD怎样画直线以及直线的长度角度”到这里就讲完了，希望本文内容能够给大家带来帮助，在学习到新方法之后也希望大家可以举一反三的去利用学到的新知识，这样对于我们的能力提升十分有帮助哦！如果还想了解更多关于CAD的技巧知识那也请多多关注3d66文章资讯呀~
