AutoCAD不但可以绘制二维图纸，还可以进行三维立体建模。下面，我们就来看看CAD如何绘制三维立体图。

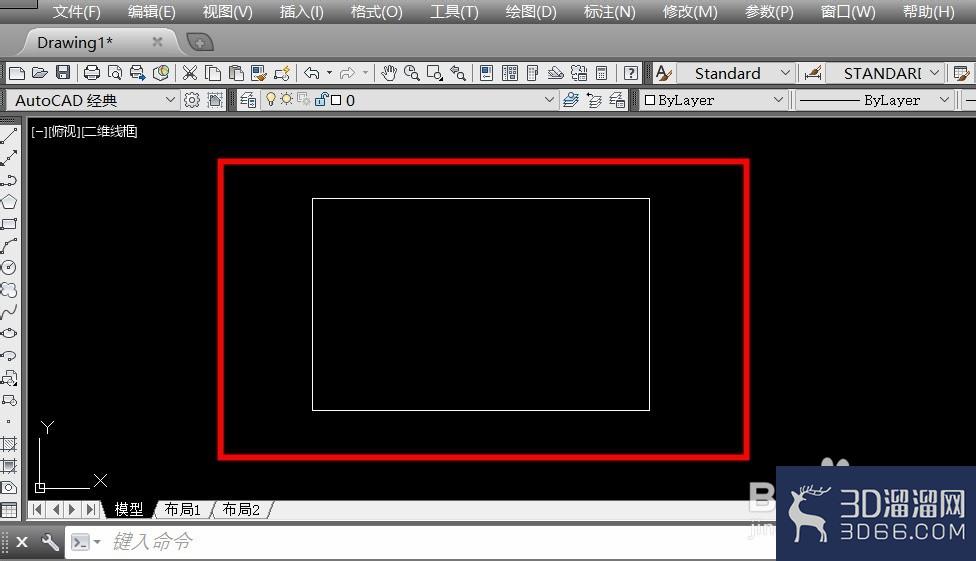

1、开启CAD，绘制立体图的二维平面。

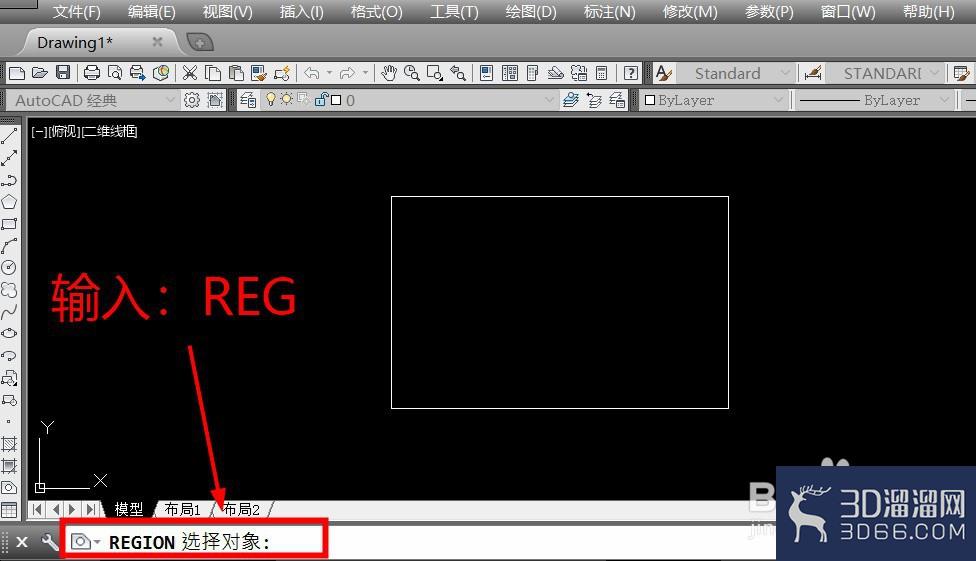

2、输入面域命令：REG，按下空格键。

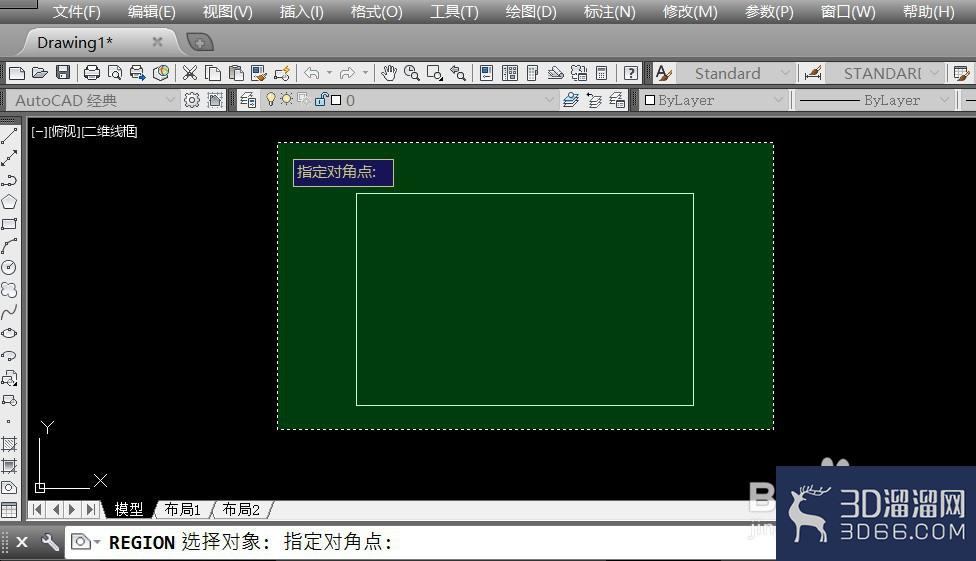

3、选中二维图形，按下空格键。

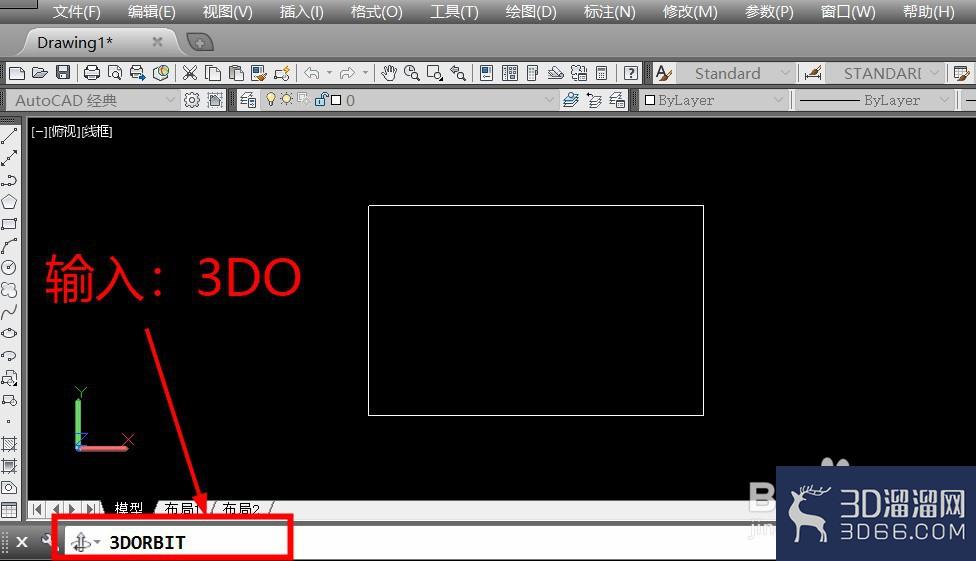

4、输入三维视图命令：3DO，按下空格键。

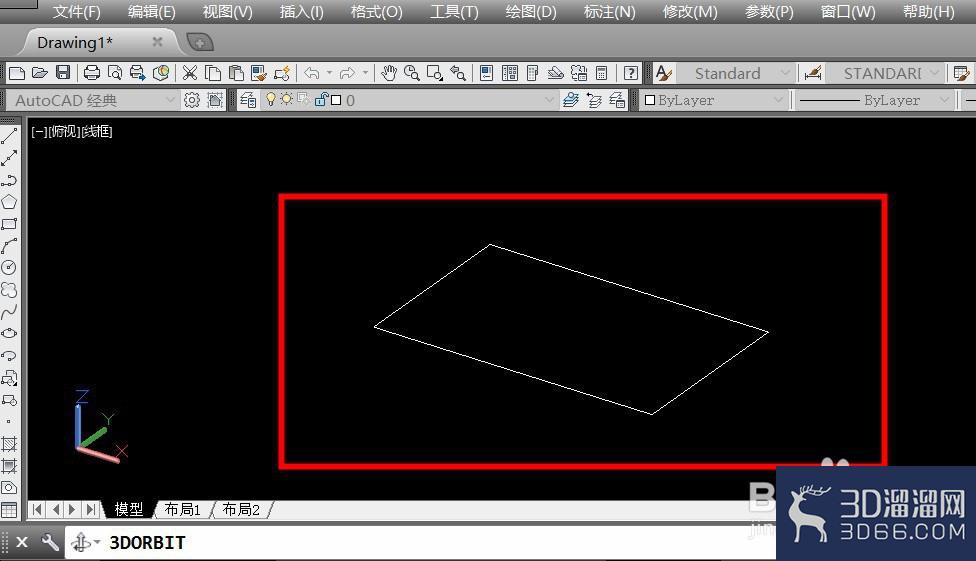

5、按住鼠标左键，拖动鼠标，调整三维视角。

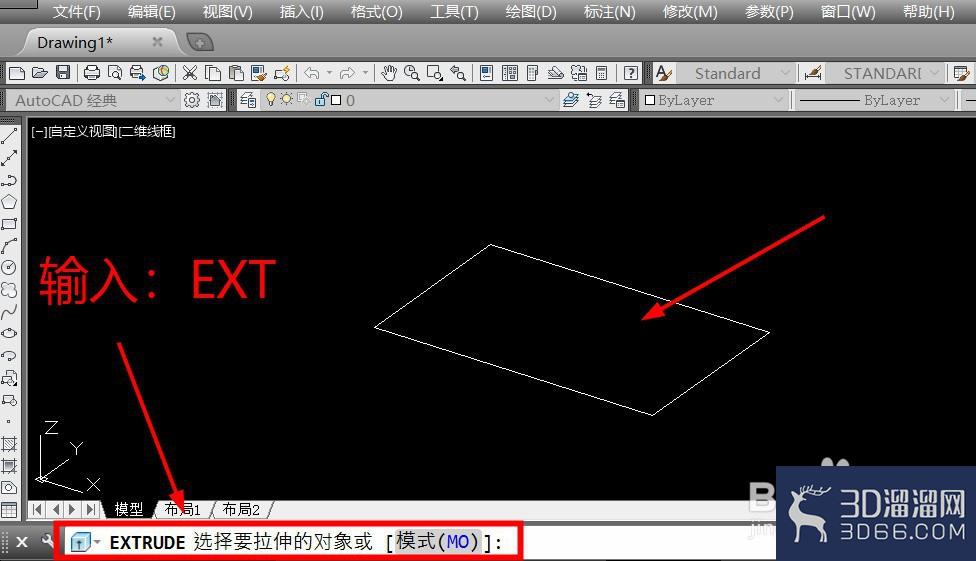

6、输入三维拉伸命令：EXT，按下空格键。

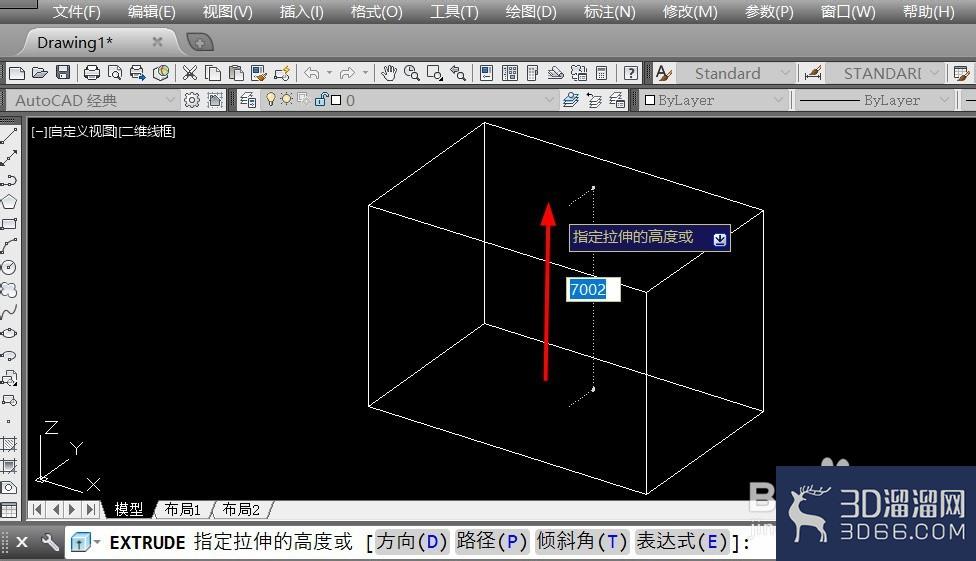

7、选中二维面域，按下空格键，向上移动鼠标，形成高度。
8、点击鼠标左键，确定高度。完成三维立体图的绘制。
好啦，以上就是小溜为大家分享的关于“CAD怎么绘制三维立体图”的全部内容了，希望本文能帮助大家更好的掌握CAD的使用。如果您还想要了解更多cad技巧知识，那么请持续关注3D66文章资讯哦，我们将持续为大家更新！
