cad三维立体图形怎么标注？

cad三维立体图形怎么标注？cad是三维图纸，想要对图形进行标注，该怎么标注呢？下面我们就爱看看cad三维标注方法，需要的朋友可以参考下。

CAD三维标注的方法。

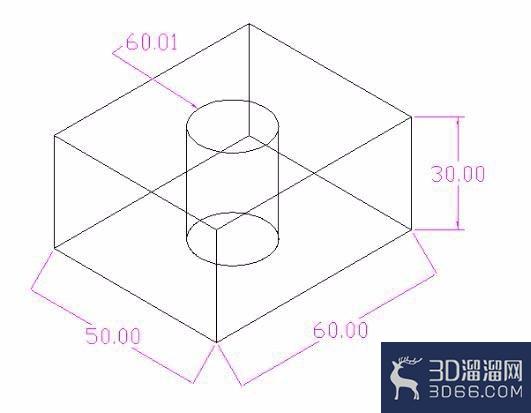

1、CAD三维标注是我们画轴测图时经常用到的，可是很多绘图员在绘制图纸时经常犯以下的错误，尺寸标注没有与我们绘制的图形保持一致，如图所示

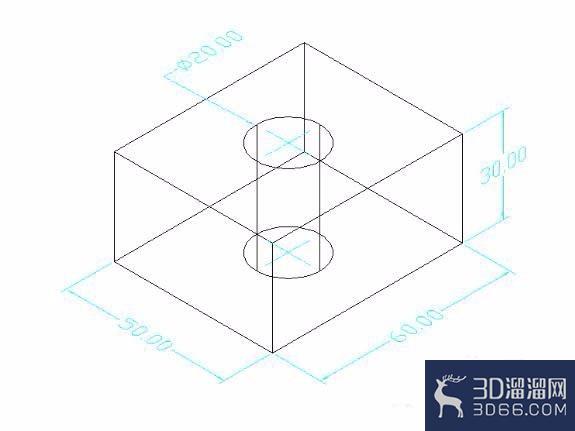

2、对的标注方法如图所示。

二、那么如何来标注三维的等轴测图呢？

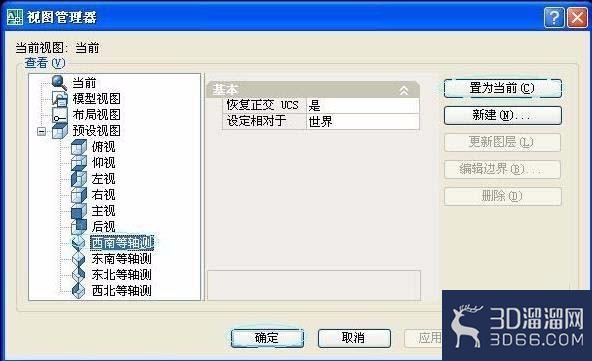

1、打开AutoCAD软件，进入到三维坐标界面。在命令行输入V命令按回车键，选择西南等轴测→置为当前→确定。如图所示，就进入到西南等轴侧坐标，可以输入命令3DO进入三维坐标界面。

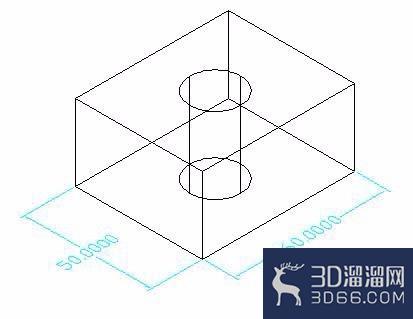

2、现在我们可以先标注长为60，宽为50的线，在命令行输入dal命令按空格，接着捕捉线段的两个端点就可以标注出尺寸，也可以参考天正插件，这个插件标注更省时更专业，如图所示

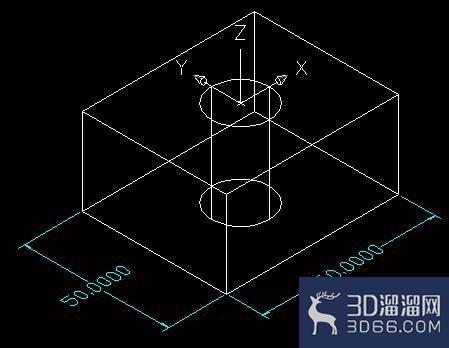

3、在命令行输入ucs命令按空格键→输入n按空格→在圆柱的上圆心点击左键，就可以把坐标原点定在上圆柱的圆心。如图所示

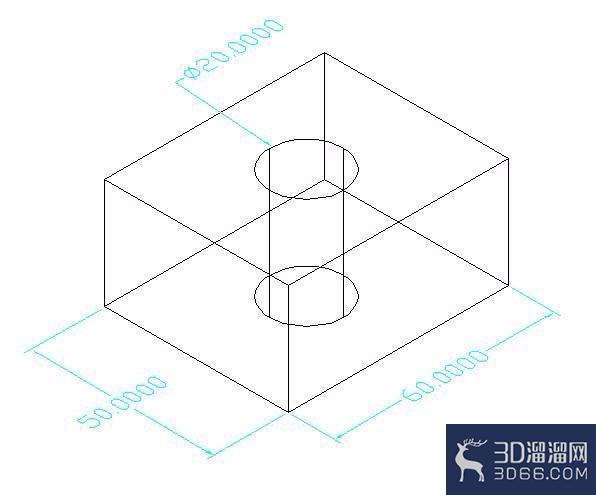

4、在命令行输入ddi命令按空格键，捕捉圆就标注出直径，如图所示

5、在命令行输入ucs命令按空格键→输入n按空格→把坐标原点定在右上角点。在命令行输入ucs命令按空格键→输入x按空格→指定绕x轴的旋转角度为90按空格键。

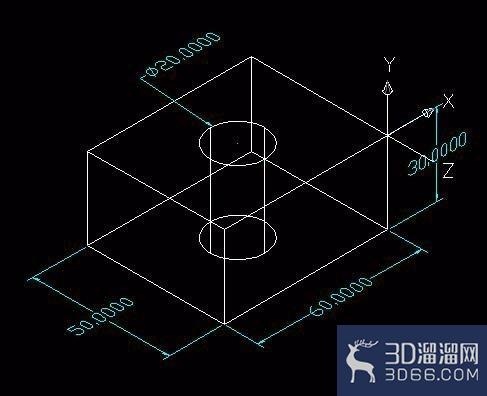

注意：这时的坐标轴已经发生变化，接着在命令行输入dal命令，捕捉线段的两个端点进行标注，如图所示

以上关于“cad三维立体图形怎么标注”今天就给大家分享到这里了，如果在学习的过程遇到问题也可以尝试的多跟着文章操作几遍，还有就是想了解更多的cad教程文章或者cad图纸素材，那么可以关注3d66网与3d66文章资讯板块哦~
