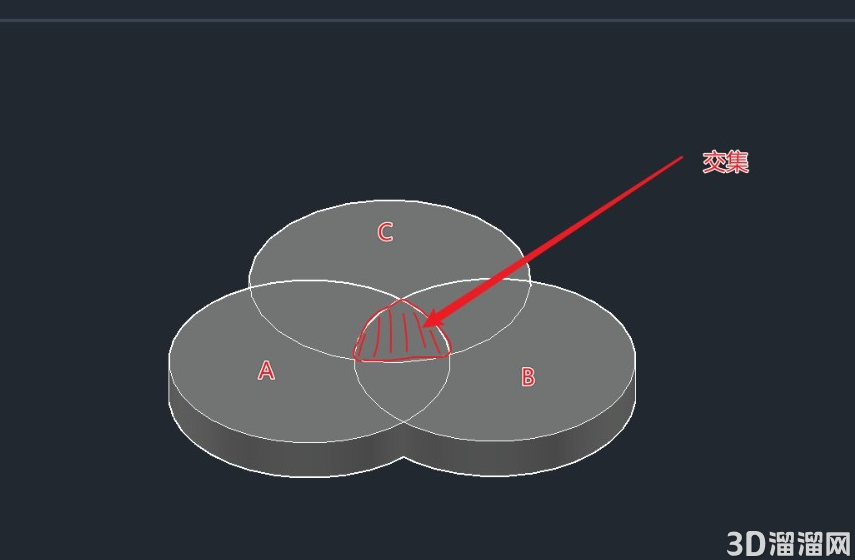

1、我们创建如下图所示的三个实体模型，以此模型为例，我们演示如何使用实体交集命令获取如图所示阴影部分图形。

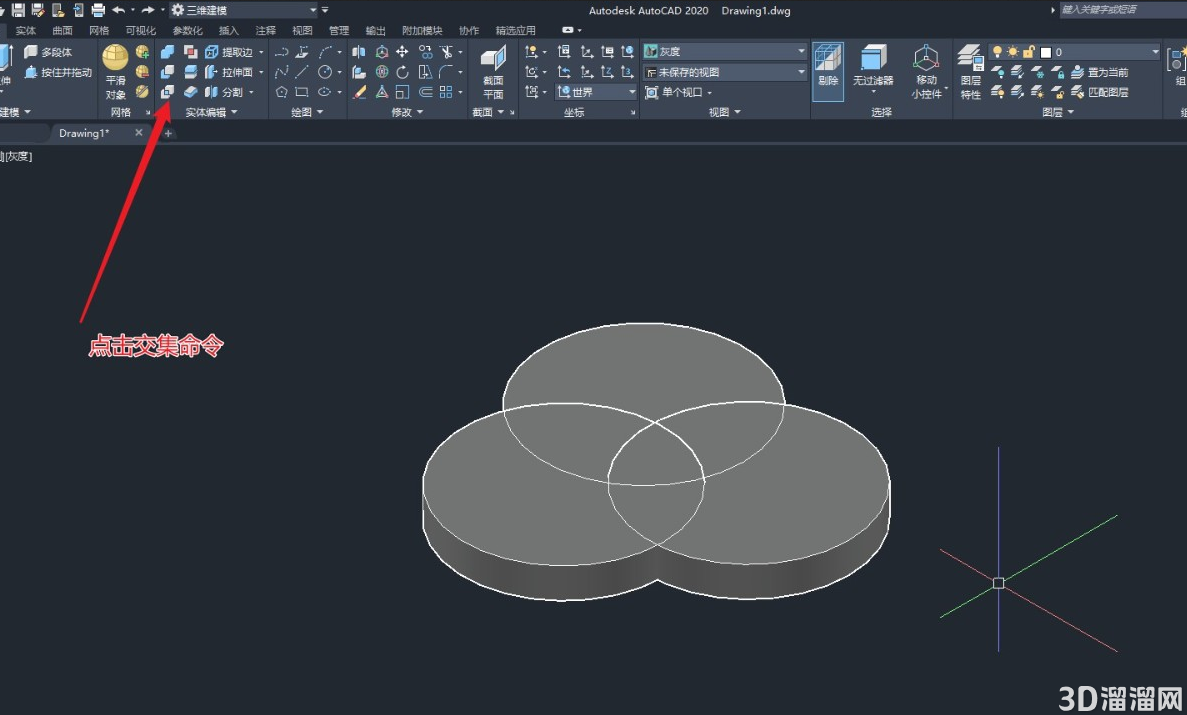

2、点击实体编辑中交集命令，如图所示命令位置。

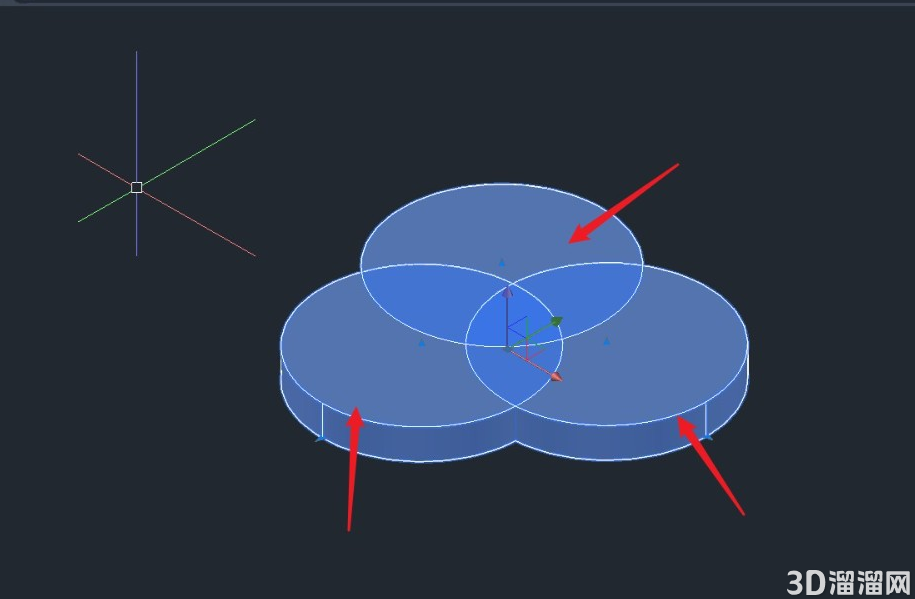

3、勾选三个实体模型，图示为选中状态。

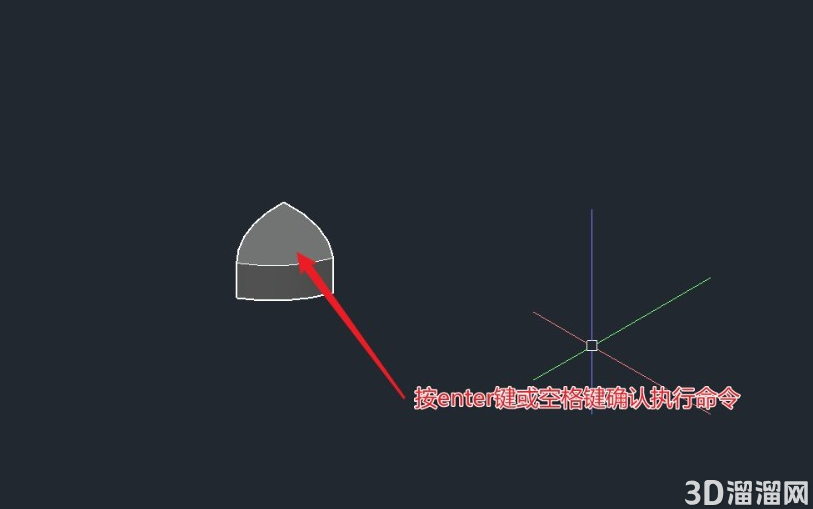

4、选中三个实体模型以后，按空格键或者enter键，交集命令执行，结果如下图所示。
5、需要说明的是，和并集一样，先选择实体图形，再点击交集命令是不行的。如下图哦所示，先选中实体模型，再点击交集，命令并未执行。
注意事项执行命令的顺序，先选中命令，后选图形。更多经验，敬请关注。
