CAD三维制图中三维镜像使用技巧

三维镜像是CAD中一种重要的操作技术，用于创建对称的三维模型，从而提高设计效率和精度。本文将探讨在CAD三维制图中使用三维镜像的技巧

1、新建三维建模空间, 绘制如下几个楔形实体.

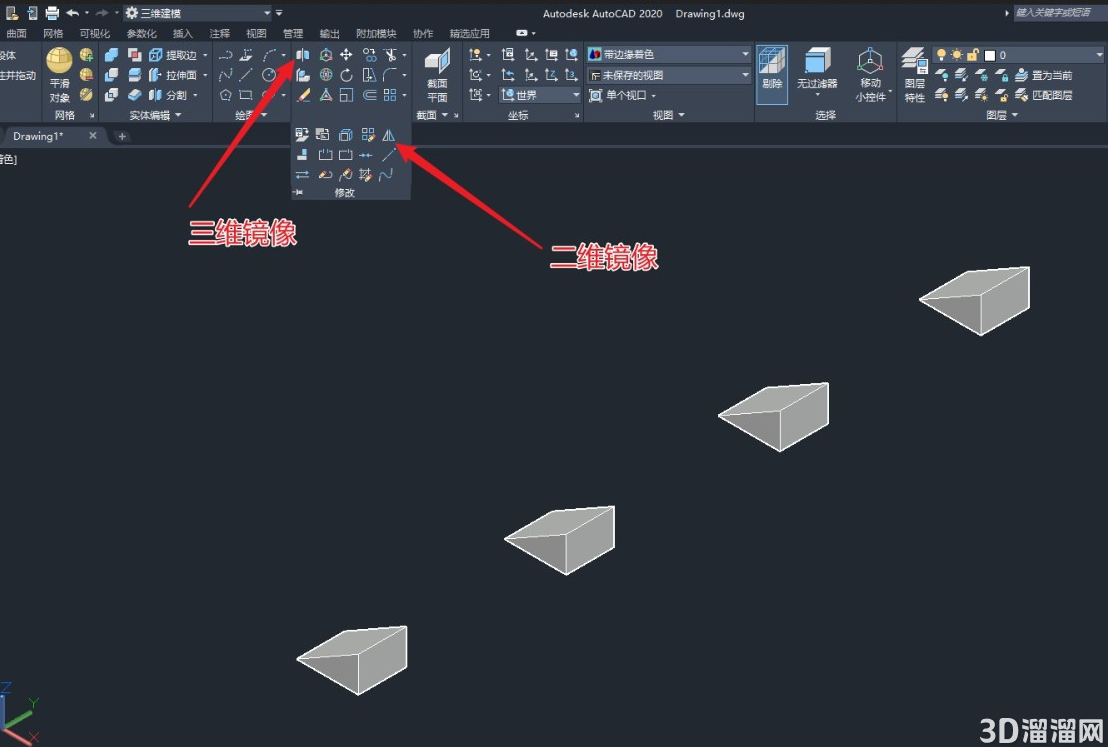

认识三维镜像和二维镜像命令的位置,如下图所示.需要说明的是,两个镜像的用法是不同的.

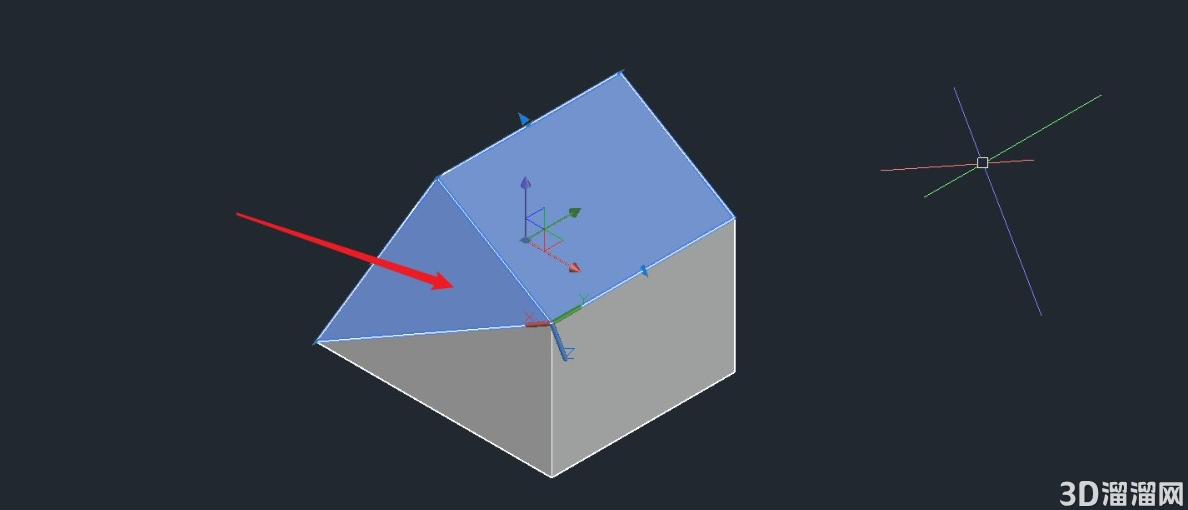

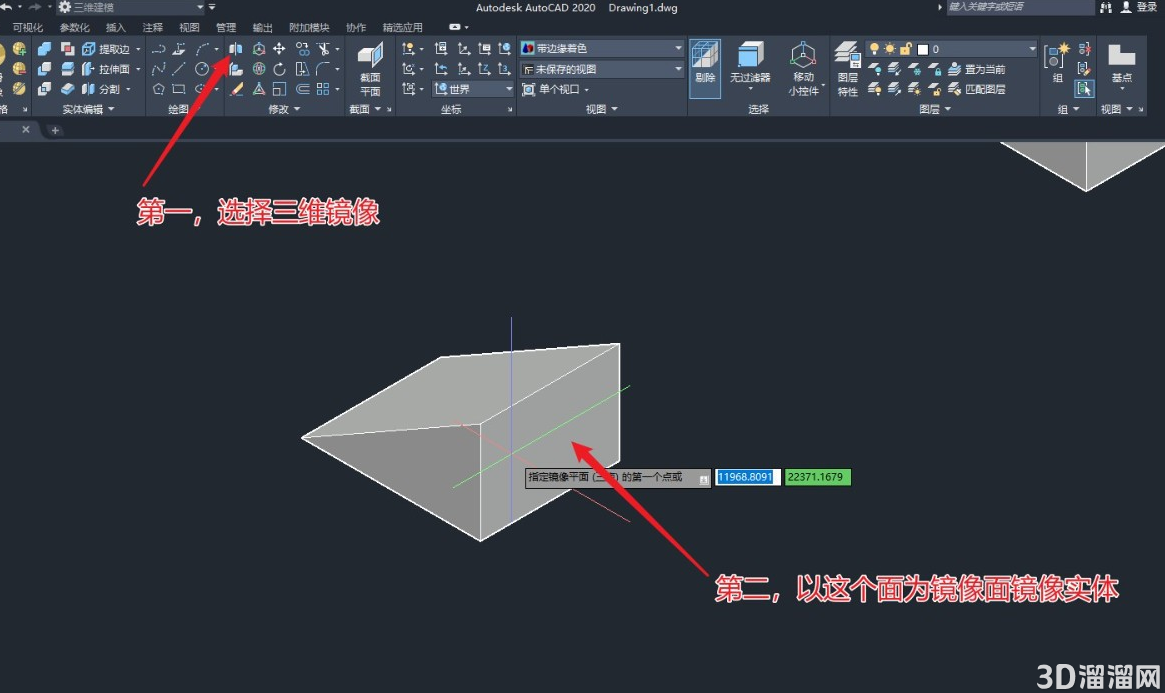

2、点击三维镜像,选择要镜像的实体图形,如下图所示.我们假设现在要让这个图形以图示的面为镜像面镜像这个实体.

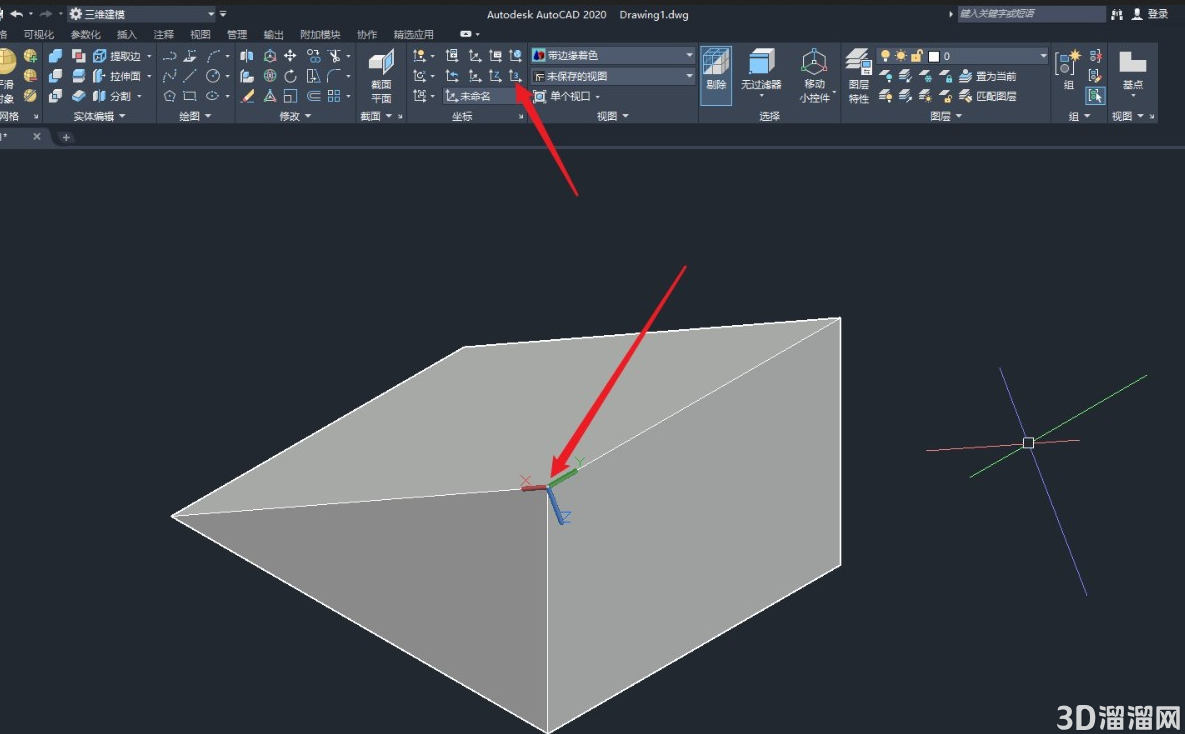

3、从图中,我们判断,这个面所在的坐标平面为YOZ面,这时,输入YZ,回车,根据命令提示,拾取镜像线即可完成镜像.如图所示.

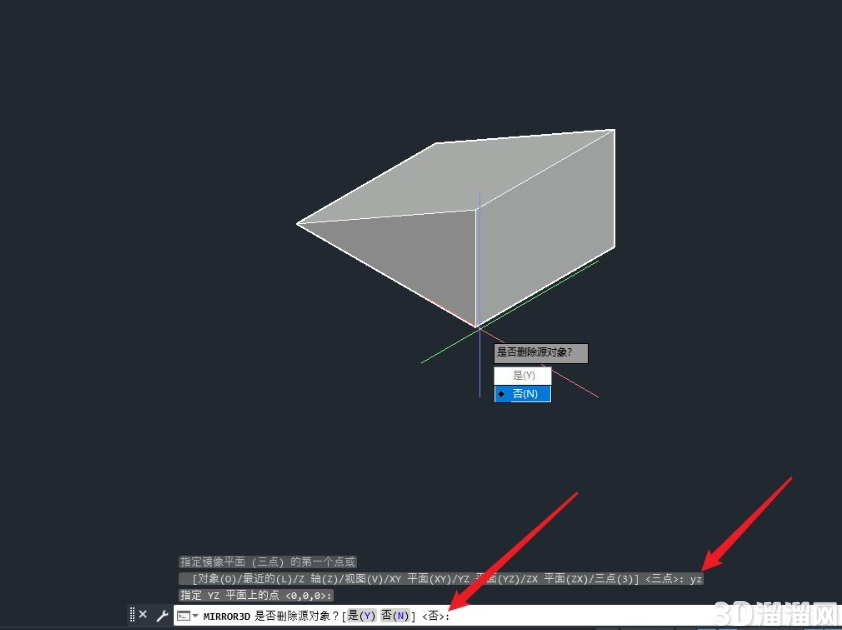

当提示是否删除原对象时,我们选择否.

4、按回车,如下图,完成镜像操作.

5、按照同样的步骤操作,我们演示一下其他面的镜像效果.如图所示.

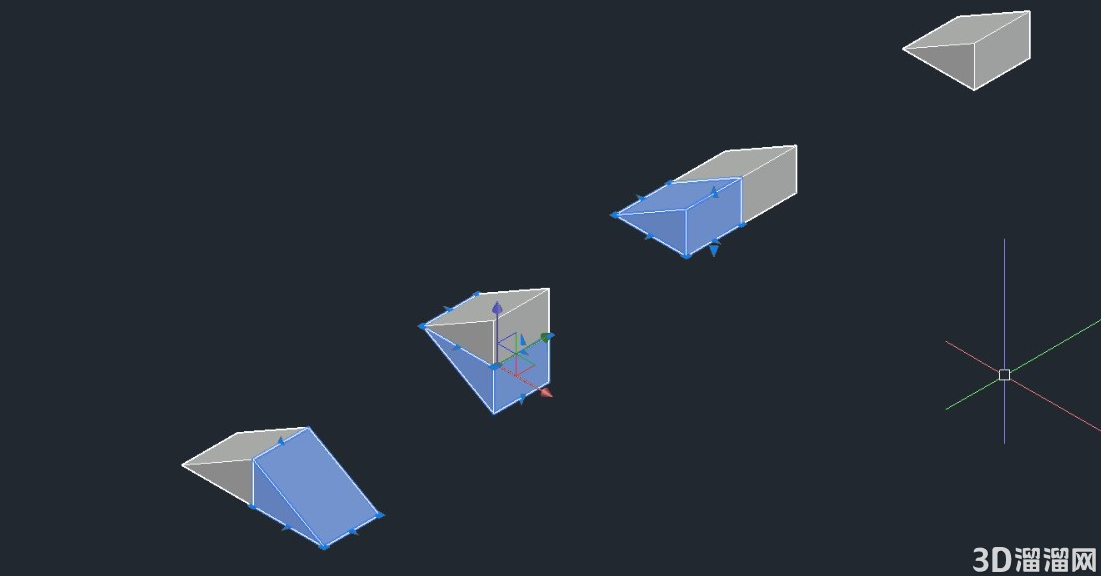

以下分别为同一实体图形以镜像面为XZ,XY,YZ面镜像的效果.

6、那么,如果我们要以一个斜面为镜像面如何操作呢,这时我们就要用到三点坐标的方式,先确定一个自己的坐标系.如下图. 先在斜面上确定要给用户ucs坐标

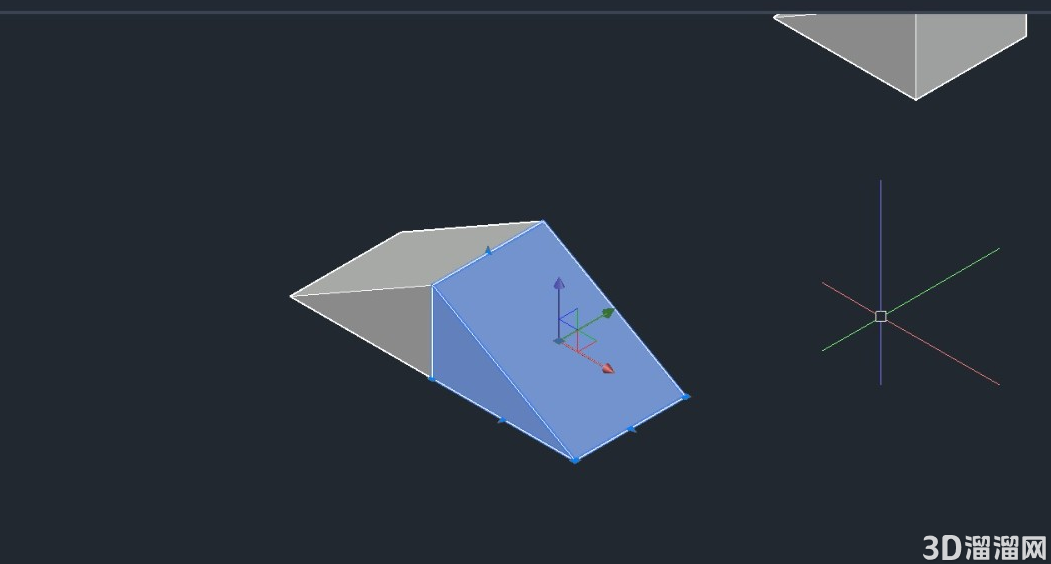

7、接上一步,我们再用三维镜像的方法看一下效果.

8、对比一下以上几个镜像的效果图,仔细揣摩三维镜像的灵活运用和使用技巧.如下图所示.

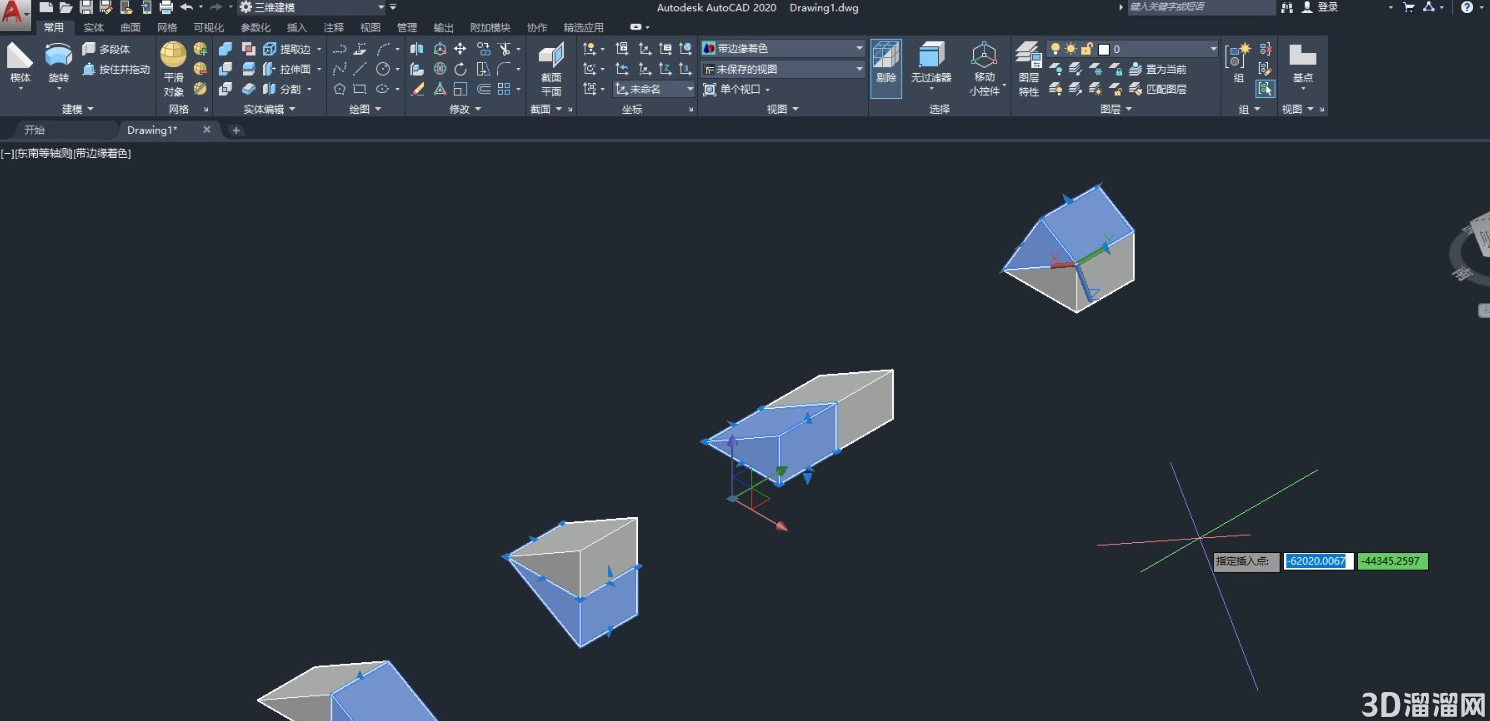

蓝色为镜像过来的图形,灰色为原来圆形.
