3D-UCS坐标系和三点坐标系的用法

在CAD中，坐标系是非常重要的概念。常用的坐标系包括3D-UCS（用户坐标系）和三点坐标系。这两种坐标系在不同场景下具有不同的用法和优势。本文将分类介绍3D-UCS坐标系和三点坐标系的定义、用法及其在实际应用中的优势。

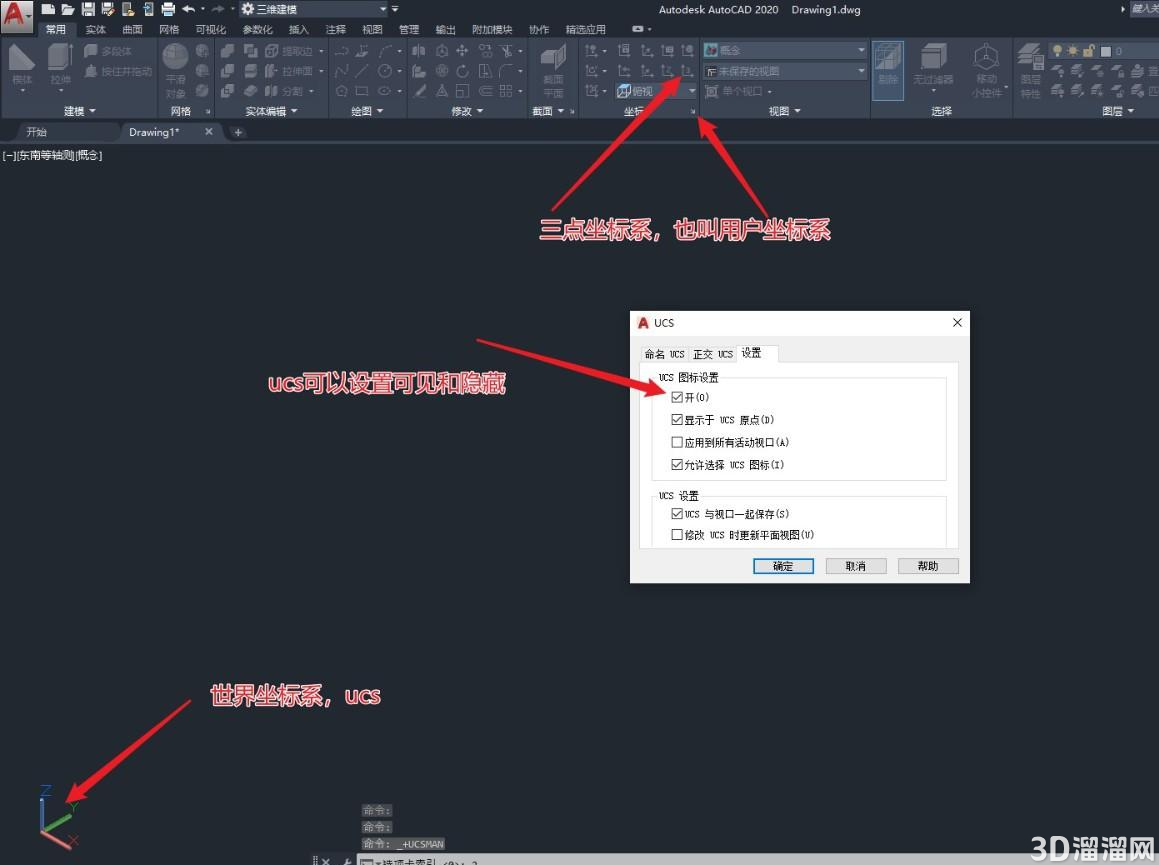

1、认识一下世界坐标系ucs和三点坐标系的位置，点击坐标面板右下角的小箭头，打开面板，设置ucs为显示。如图。一般默认为显示状态。

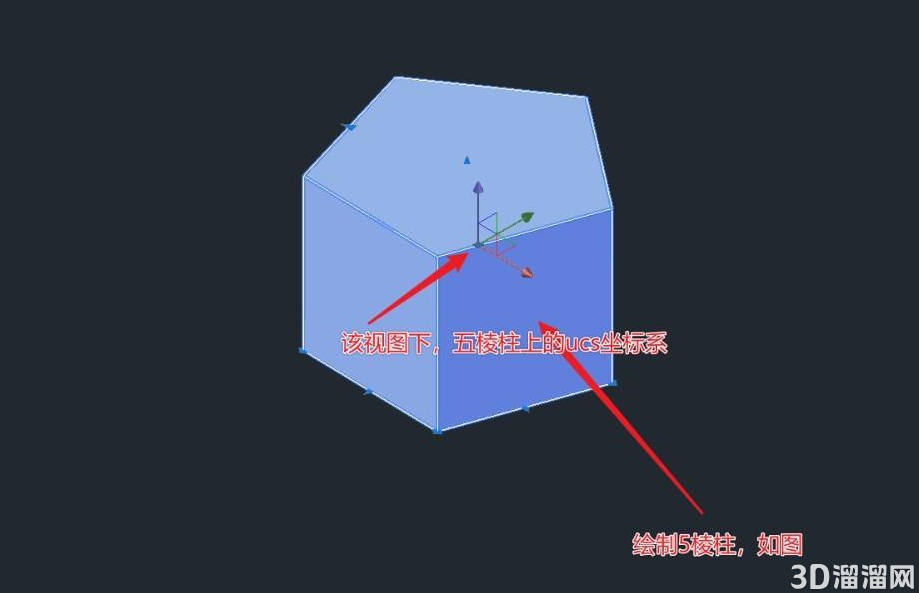

2、我们绘制一个五棱柱，如图所示，选定棱柱发现，棱柱上显示的坐标系为世界坐标系。

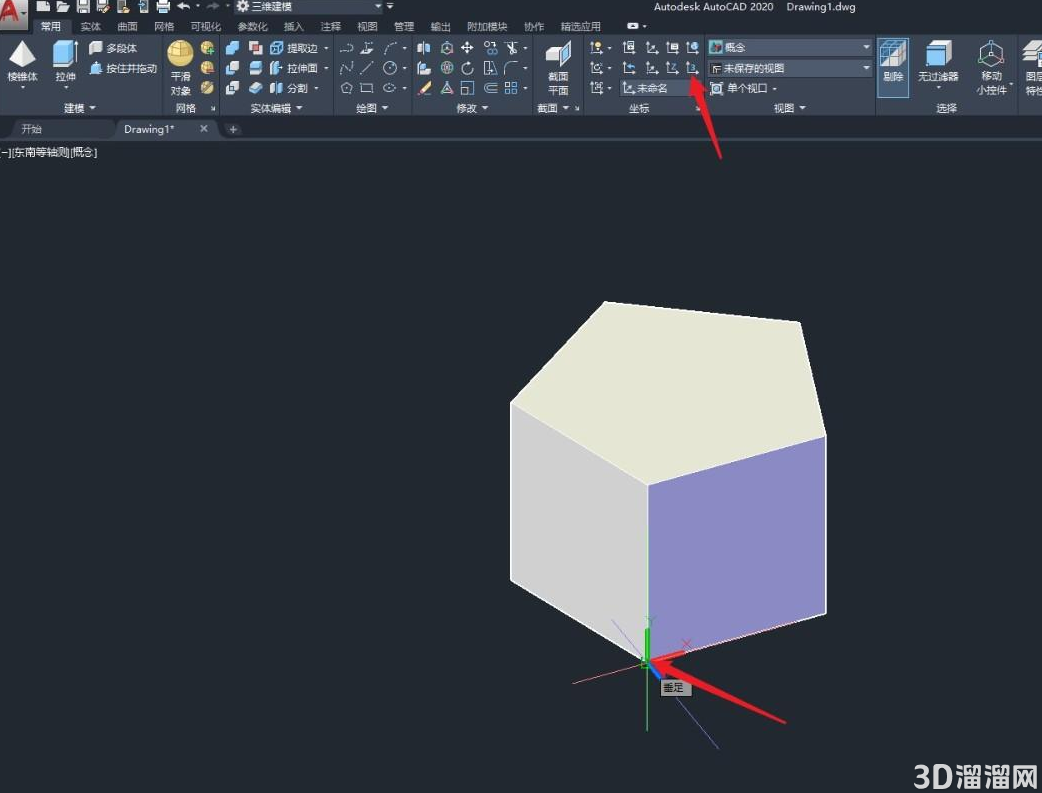

3、点击三点坐标系，再点击棱柱的一个点，指定为三点坐标系的原点。如下图。

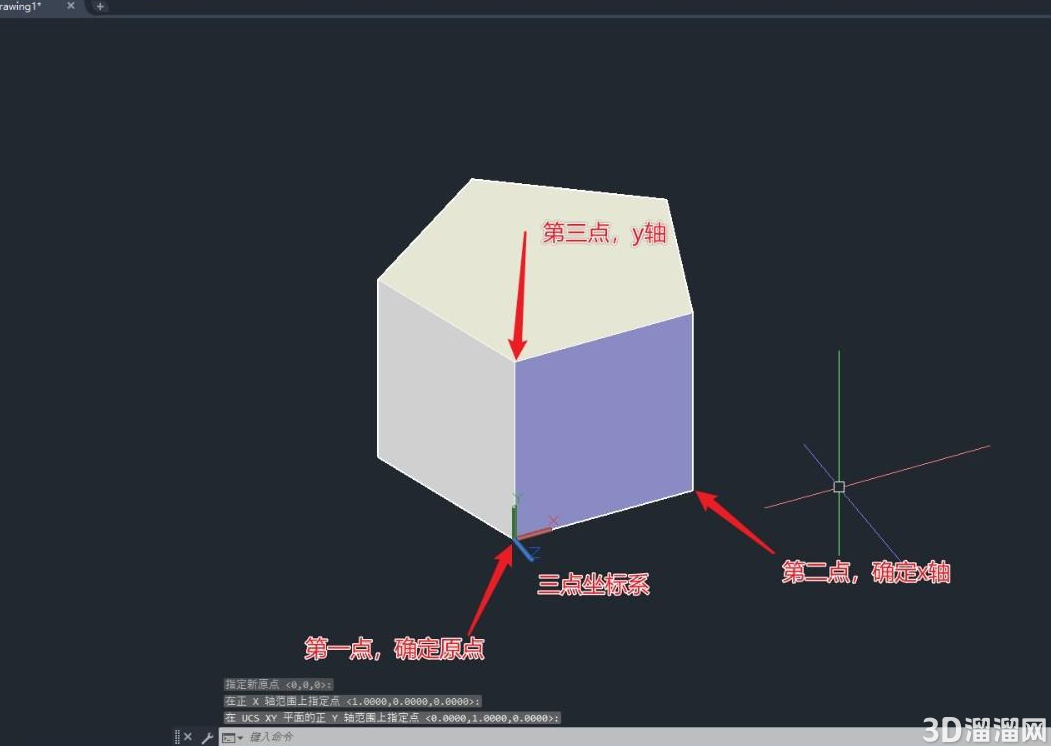

4、指定第二个点，第三个点，其中，第二个点为三点坐标系的x轴，第三个点为指定三点坐标系的Y轴，如图所示。

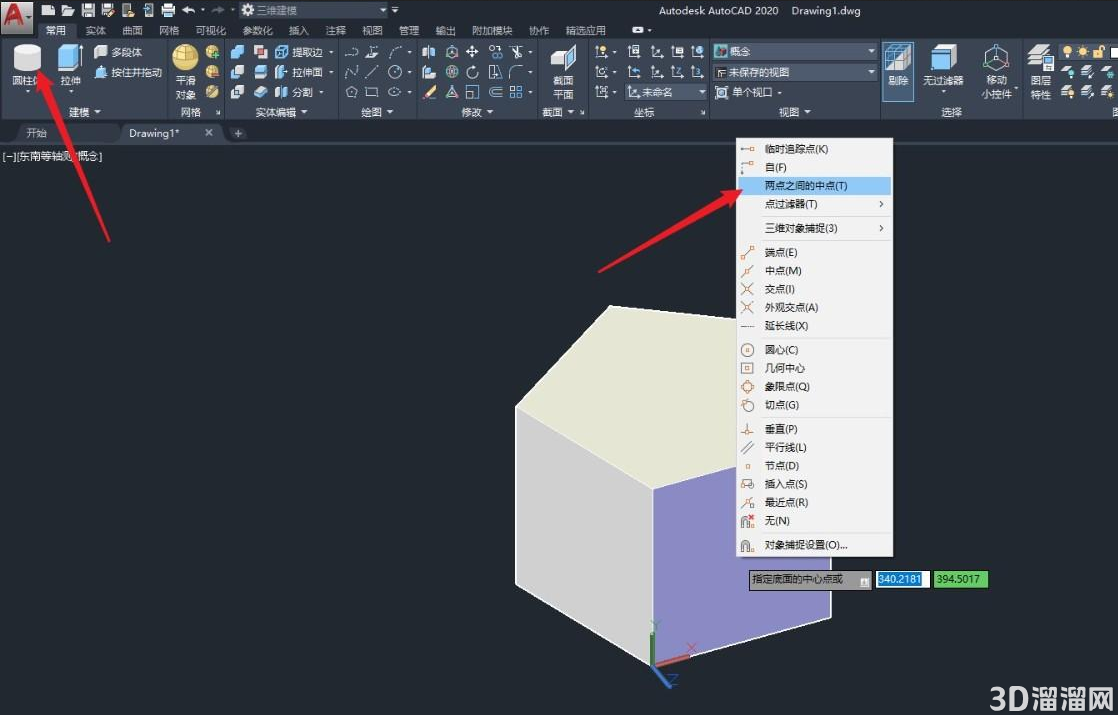

5、单击圆柱体绘制命令，然后按住shift键，点击鼠标右键，我们选择两点的中点。该中点即为我们要绘制图形的中心点。

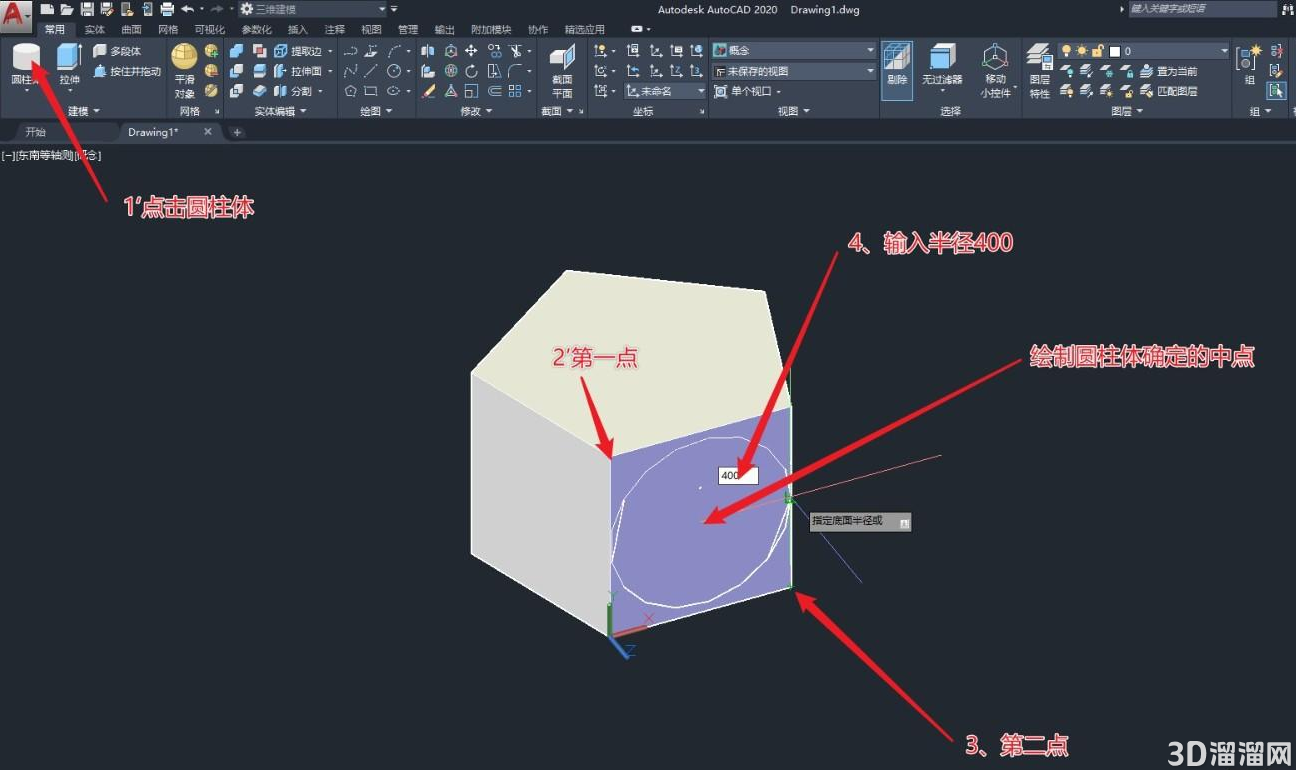

6、我们点击第一个点，第二个点，然后指定圆柱体的长度为600，如下图所示，按enter键即可完成绘制。

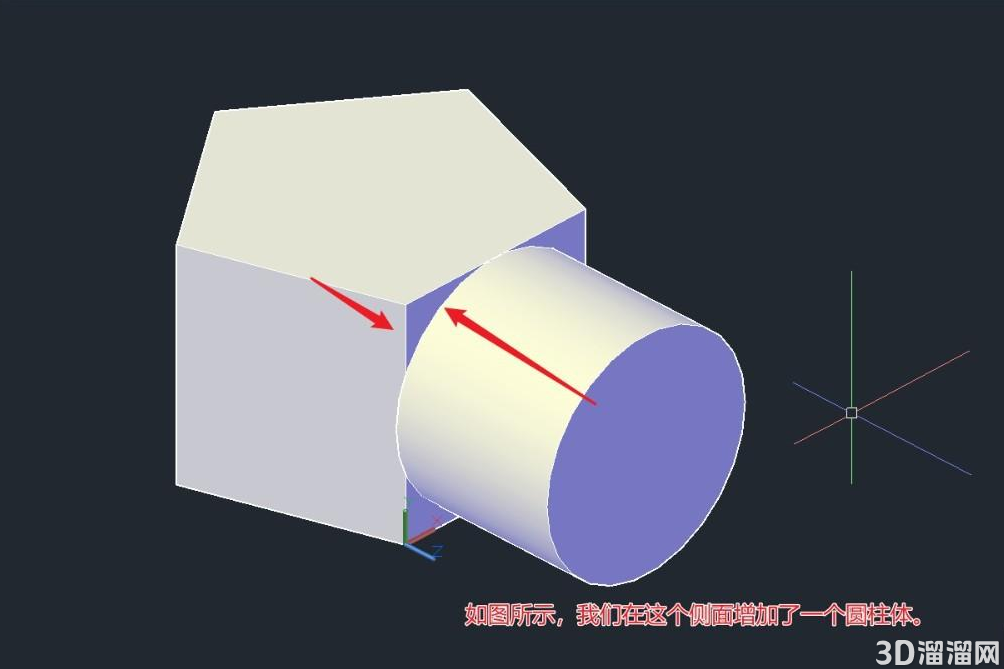

7、我们可以看到，我们增加的圆柱体是在棱柱的一个面上的。如图所示。

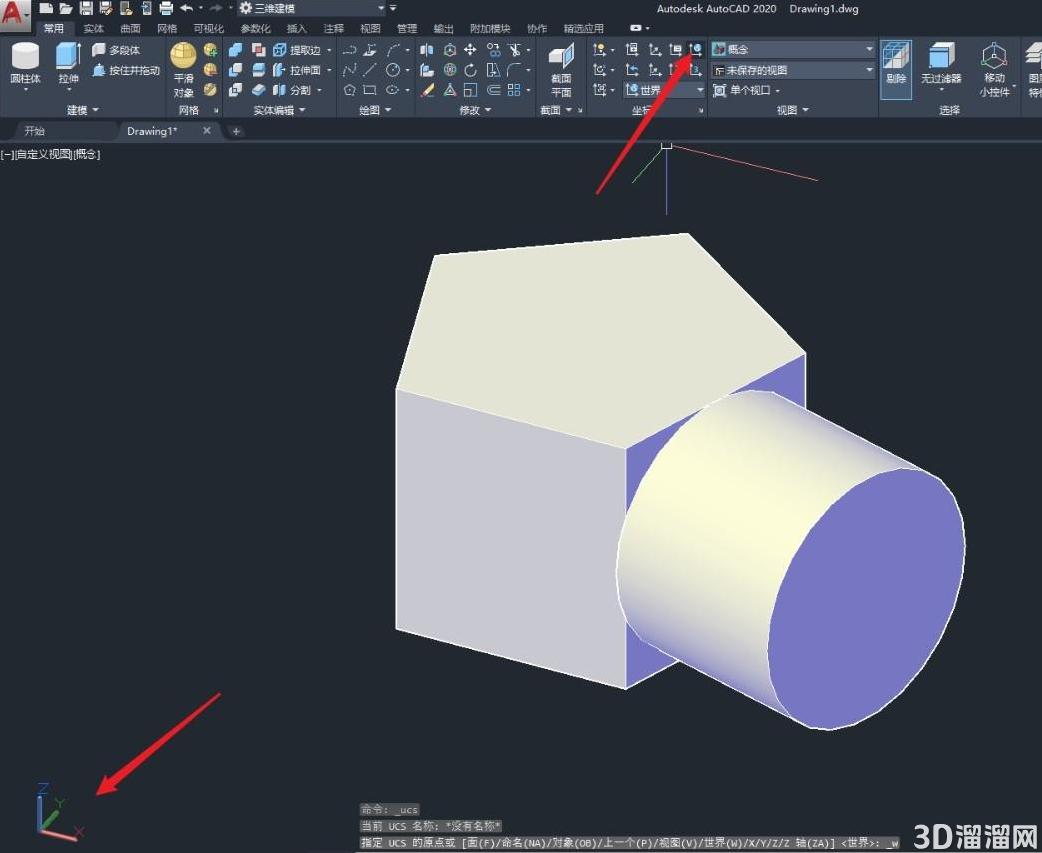

8、点击坐标工具面板上的世界坐标系，即可从三点坐标系回到世界坐标系中。如下图。

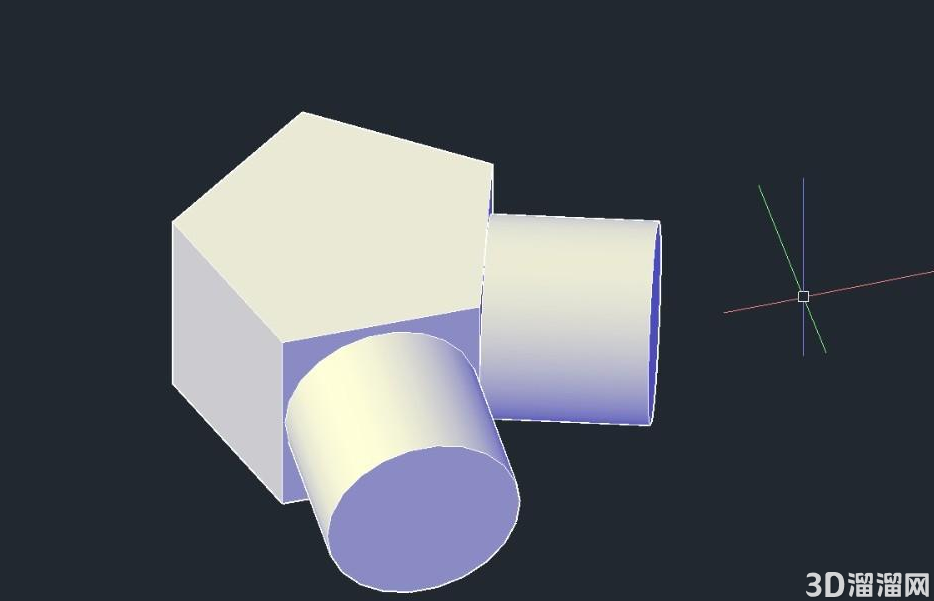

9、如图所示，按照前边的步骤，我们可以在另一个面上绘制一个圆柱体。如下图所示。
