会三维就要会所有功能，即使不会也要了解。三维阵列也是三维操作中常用的功能，下面小溜就根据个人使用经验，分享给各位小伙伴们。

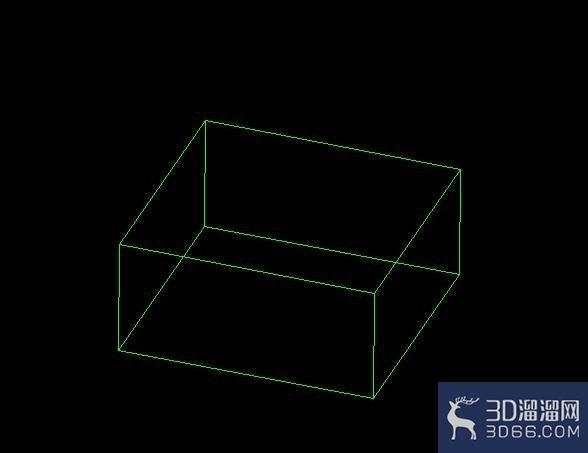

第一步，任意打开一个三维模型。

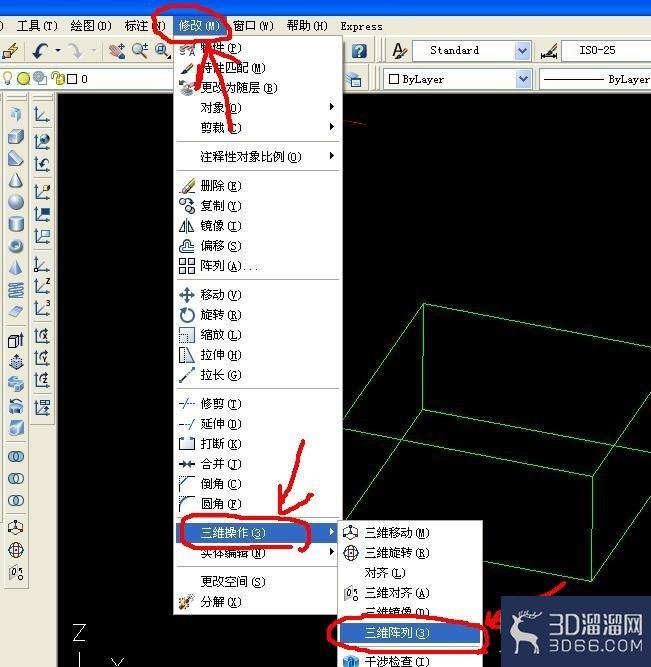

第二步，选择修改--三维操作--三维阵列命令，点击该功能。

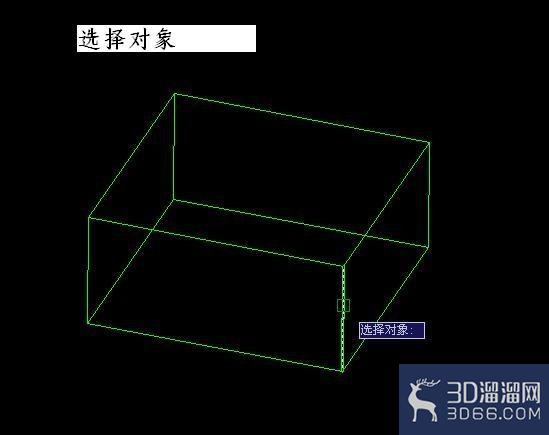

第三步，选择需要阵列的对象，光标点击图中模型。

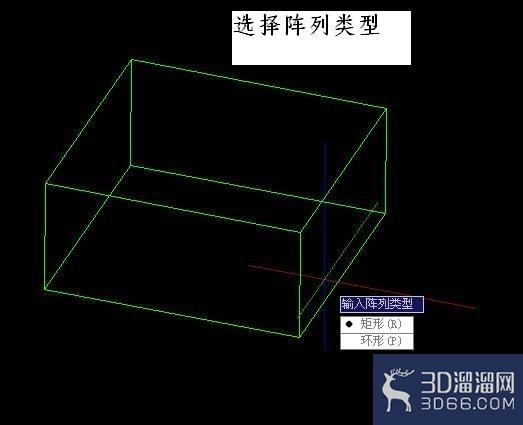

第四步，选择图形后提示阵列类型，这里选择矩形阵列。

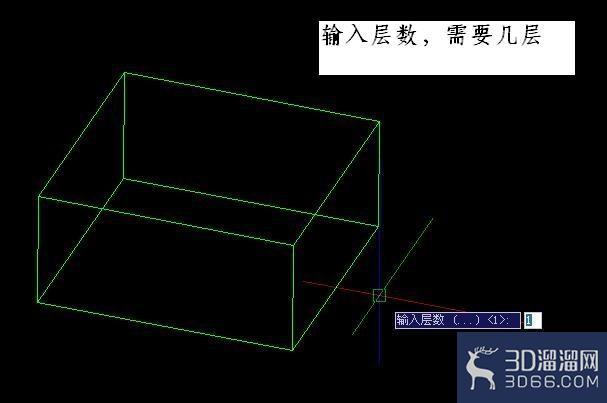

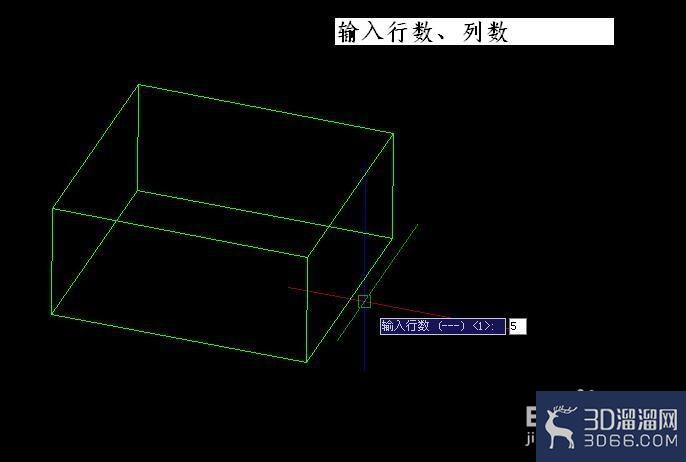

第五步，输入阵列的行数和列数还有层数，三维操作就是比二维多了一个层数。按照需要选择输入数据即可。

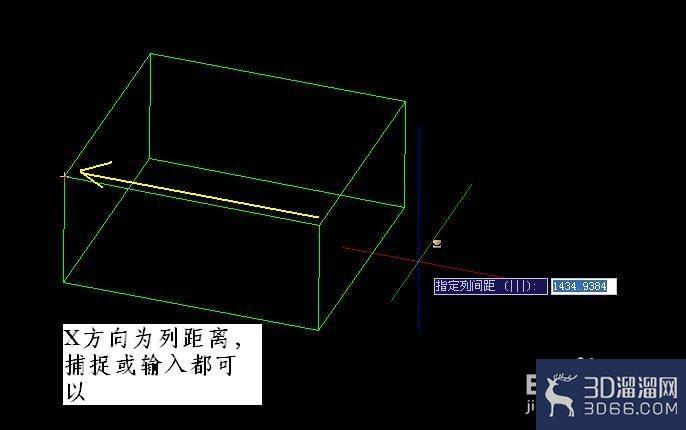

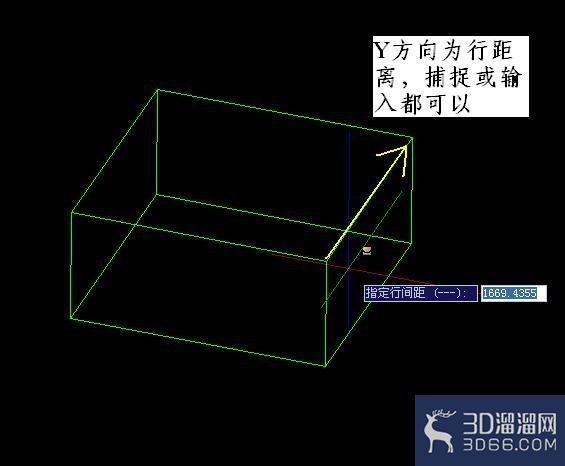

第六步，然后输入阵列距离间距，Y方向为行的距离，捕捉距离或者输入数据均可。同理X方向就是列的距离。

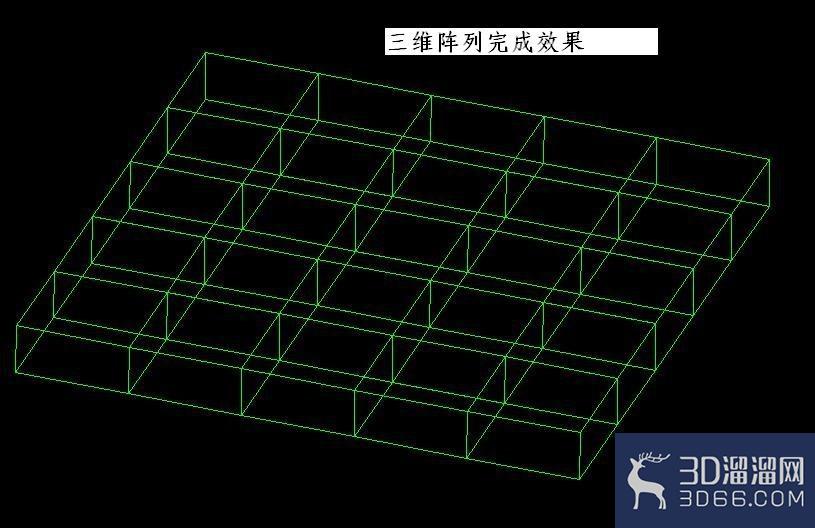

第七步，行距离和列距离输入完成或捕捉完后，回车确定即可完成三维阵列。渲染一下就能看到阵列的效果了。非常实用的功能。
本次“CAD三维阵列的使用方法”的学习内容就到此为止啦，感谢您的关注！更多关于AutoCAD的技巧和资源，欢迎持续关注3d66资讯~
