AutoCAD二维如何使用交集命令？

 AutoCAD是一款功能强大的计算机辅助设计软件，广泛应用于工程、建筑等领域。其中，交集命令是AutoCAD中的一项重要功能，能够帮助用户在二维绘图中进行对象的相交操作，从而实现更精确的设计和编辑。本文将介绍如何在AutoCAD中使用交集命令，以及其在绘图过程中的实际应用。

工具/原料电脑AutoCAD2012软件方法/步骤

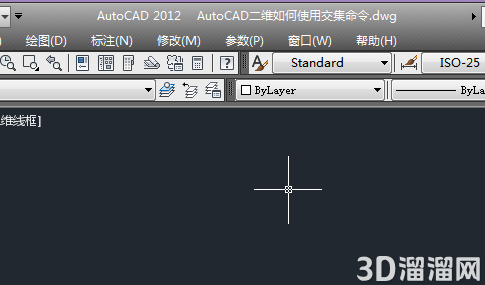

1、如下图所示，

打开AutoCAD2012软件，新建一空白的CAD文件，另存为：AutoCAD二维如何使用交集命令

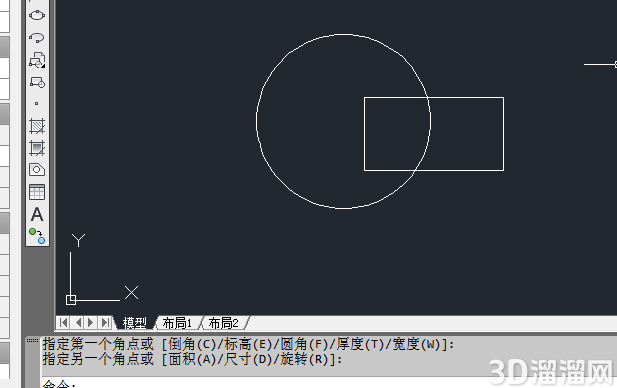

2、如下所示，

输入c，回车，激活圆命令，随意画一个圆，输入rec，回车，激活矩形命令，画一个矩形，与圆相交，作为后面的演示所用。

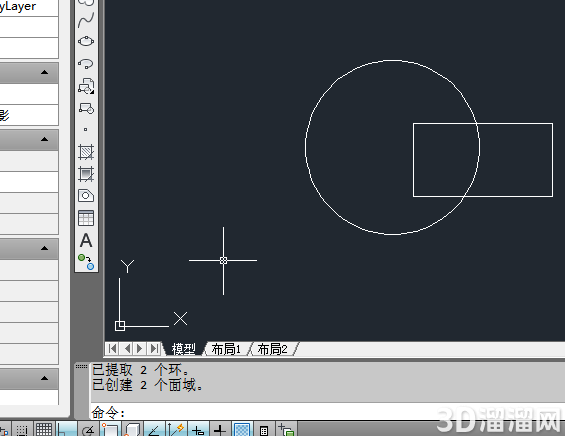

3、如下所示，

输入reg，回车，激活面域命令，移动光标，框选中两个图形，回车，完成两个面域的创建。

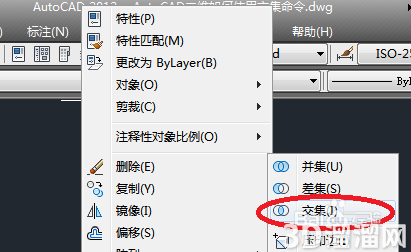

4、如下所示，

执行【修改——实体编辑——交集】，或者输入“inters”，回车，激活交集命令。

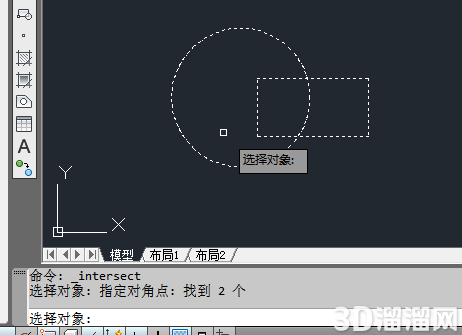

5、如下所示，

同样是移动光标，框选住两个面域，回车，完成交集的操作。

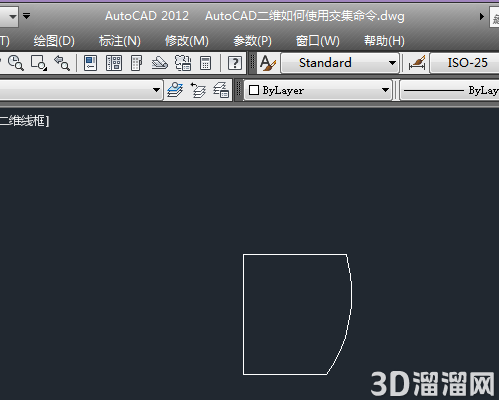

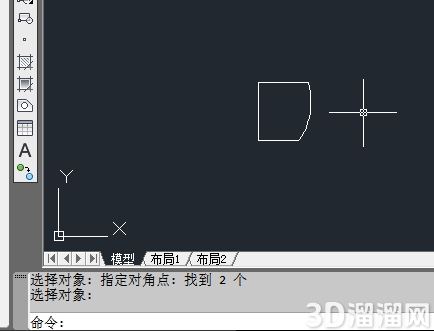

6、如下所示，

上一步刚刚回车，这里就能看到它们相交部分的图形了。
