CAD中怎么设置图形界限？CAD图形界限设置教程

CAD软件中可以根据自身需求设置和控制当前模型或布局选项卡中栅格的显示范围。有些CAD新手可能不知道CAD图形界限怎么设置，本文小溜就来给大家详细介绍一下CAD软件中CAD图形界限怎么设置吧！

CAD图形界限设置步骤：

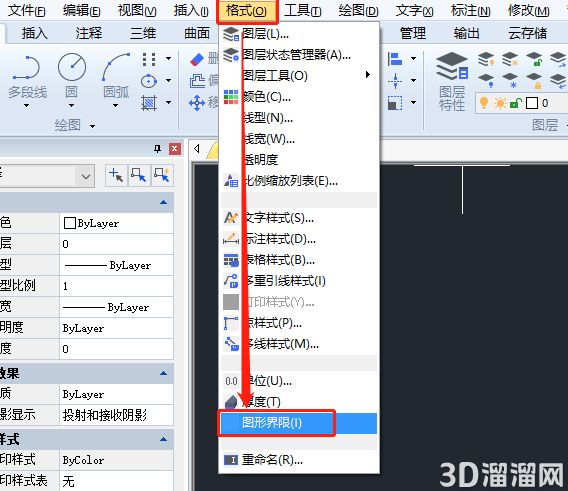

打开CAD，输入命令：LIMITS，点击回车确定；或是在菜单栏中点击【格式】—【图形界限】。

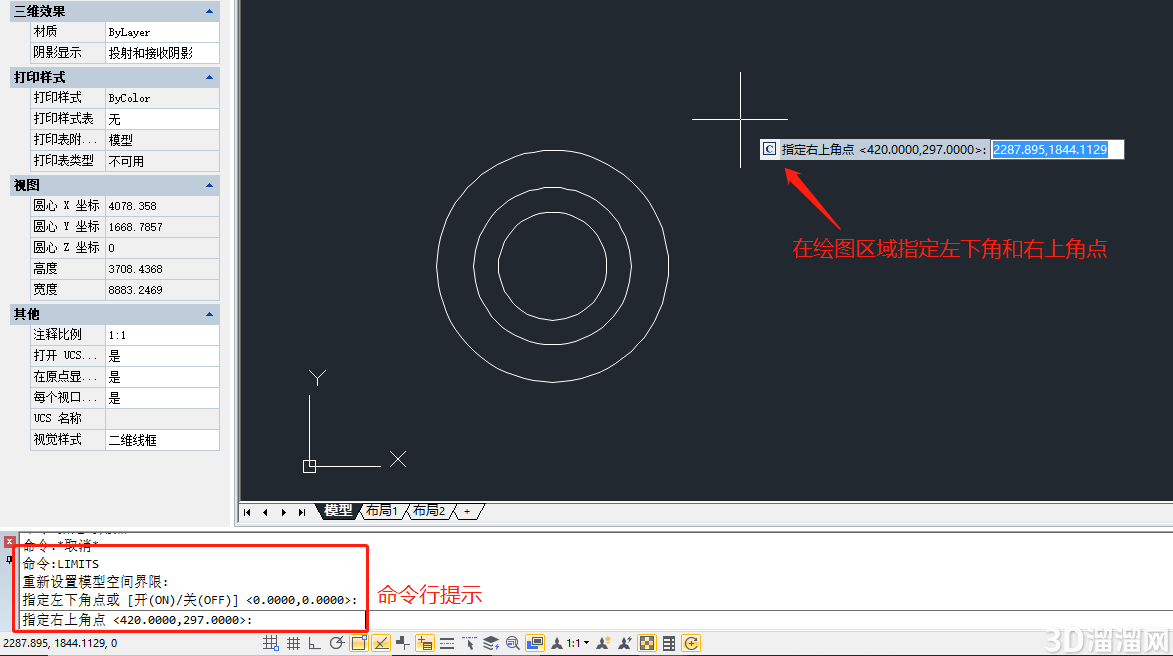

根据命令行提示在绘图区域指定左下角点和右上角点，通过指定左下角和右上角来定义图形边界。

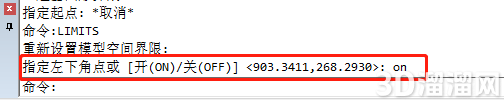

再次输入命令：LIMITS，点击回车键，根据命令行提示，输入：ON，点击回车键。

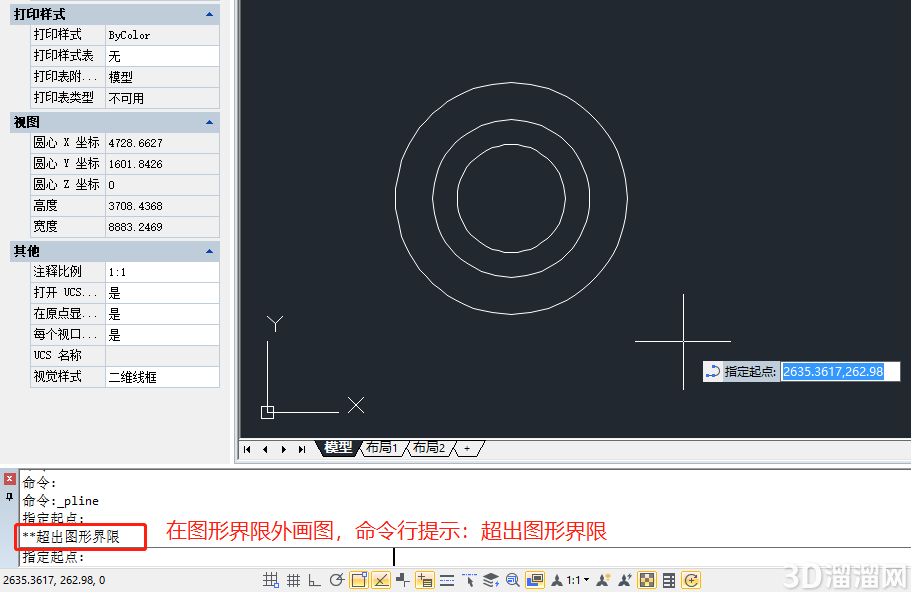

此时在刚设置完成的CAD图形界限外画图时，命令行会提示：**超出图形界限。

拓展资料：命令行提示：指定左下角点或 [开(ON)/关(OFF)]

1. 开(ON)

在命令行输入：ON，点击空格/回车键，即可打开界限检查模式，打开后将无法输入栅格界线外的点。

2. 关(OFF)

在命令行输入：OFF，点击空格/回车键，即可关闭界限检查模式，保持当前的值用于下一次打开界限检查，可在设置的范围外创建对象。

本篇CAD教程中小溜以CAD为例给大家分享了CAD图形界限设置的具体操作步骤，你学会了吗？各位小伙伴在CAD绘图过程中，如果需要设计符合指定要求大小的图形时，可以通过设置CAD图形界限来完成。
