CAD清理命令怎么使用？

在CAD设计工作中，经常会发现图纸中明明没有很多数据，但是文件却很大，那CAD图纸很大怎么清理？CAD清理命令怎么用呢？本文小溜以CAD软件为例来给大家分享一下CAD命令大全中CAD清理命令的使用技巧吧！

CAD清理命令使用技巧：

CAD软件中清理命令是：PURGE，快捷键：PU；主要用于删除图形中未使用的命名项目，如块定义、图层、文字样式等。具体操作步骤如下：

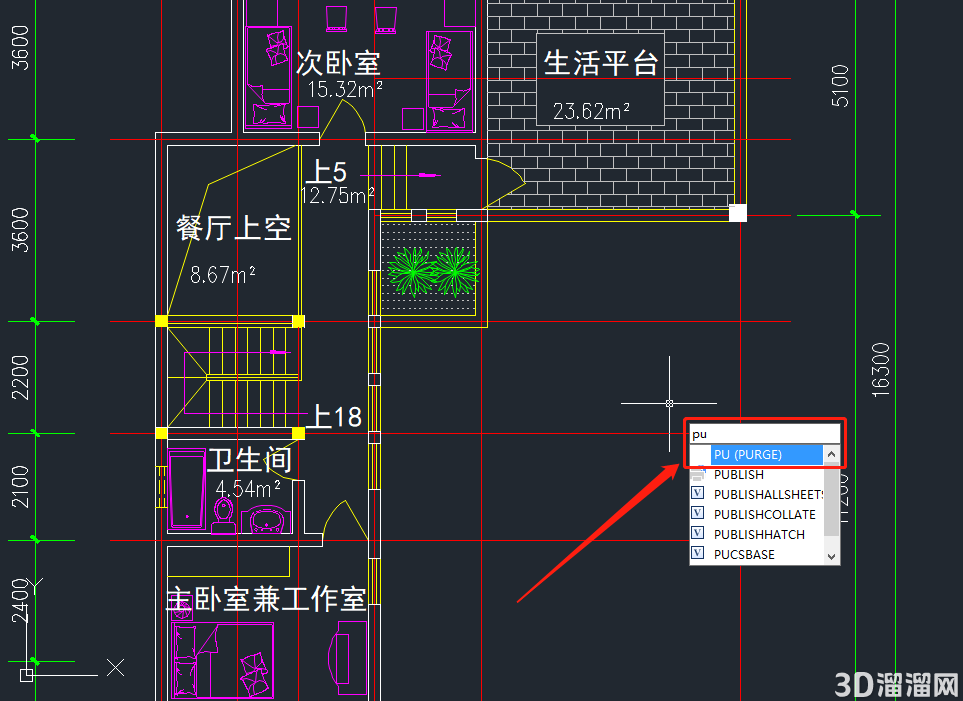

启动CAD，在命令输入CAD清理命令快捷键：PU。

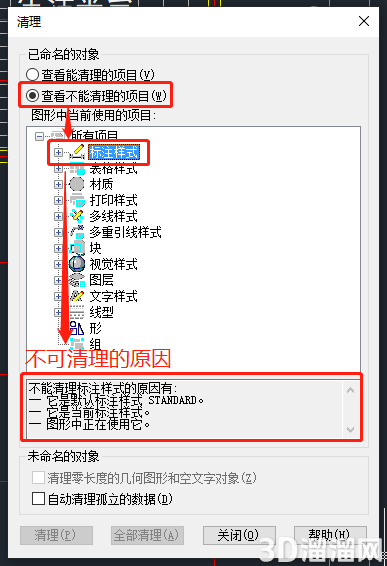

点击回车键确认后可以调出【清理】对话框，为了避免误删除后续还要用到的命名对象，在【清理】对话框中可以点击【查看不能清理的项目】，点击列表中的项目，即可在下方提示框中显示该项目不能被清理的可能原因。

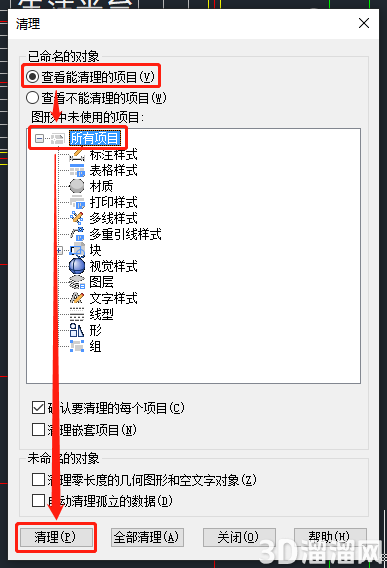

如果需要清理CAD图纸中未使用的命名项目，可以选择【查看能清理的项目】，在列表中选择需要清理的项目，如：标注样式、表格样式、图层、块等，或者直接选择所有项目；如果想要自动清理孤立的数据，将其勾选上可以执行图形扫描并删除过时的DGN线型数据，最后再点击【清理】按钮。

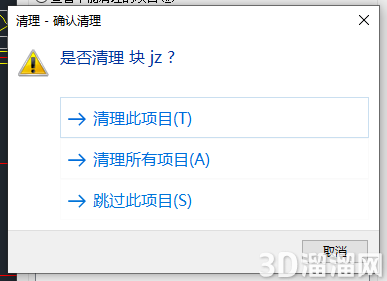

执行清理命令后会弹出【清理 – 确认清理】对话框，可以根据自身需求选择清理此项目、清理所有项目或跳过此项目。

注：PURGE命令不会从块或锁定图层中删除未命名对象。

当发现CAD图纸内容不多但是文件却别大的情况时，可以调用CAD清理命令来删除图形中未使用的命名项目。本篇教程中小溜给大家分享了CAD命令大全中CAD清理命令的具体使用步骤，有需要的小伙伴可以自己操作看看哦！
