AutoCAD中图形界限怎么设置？

该技巧是我们在工作中会用到的一个功能，不过可能与大家的需求会有一点差异，还请原谅。在工作的时候由于需要设置栅格而需要经常使用到图形界限功能。

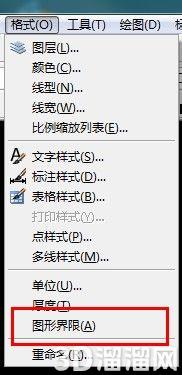

1、该功能位于“格式”菜单下，其命令行命令为limits。

2、在使用的时候，直接通过菜单点击，然后鼠标会转变为“十字光标”

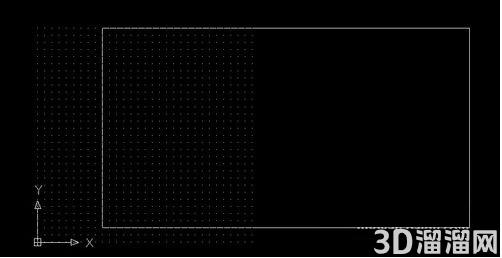

3、如图所示，假设方框就是我们需要绘制图形的区域，但是我们又想将整个方框内铺满栅格，这时候就可以使用“图形界限”功能。输入命令或打开菜单命令。

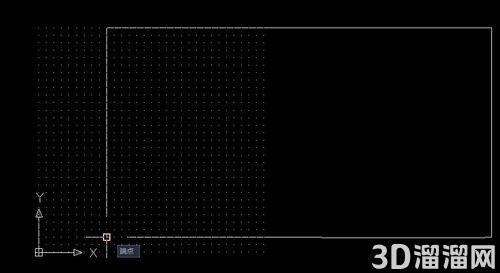

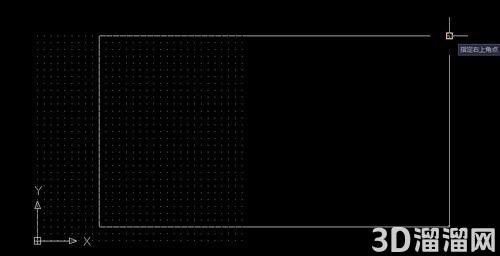

4、该命令需要先点击区域的左下角，然后再点击右上角，如图

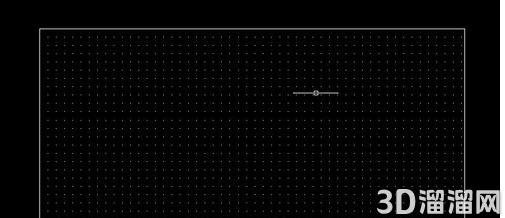

5、在完成上面操作后，栅格就铺满了方框。

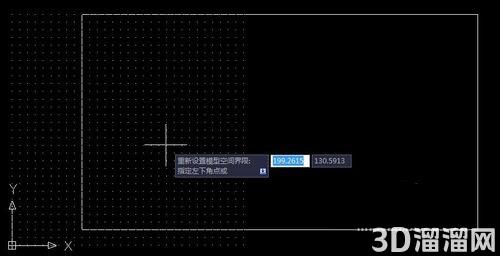

6、如果是使用命令输入参数的话，是需要输入两个坐标点，每个坐标点需要X、Y两个轴向数值以“逗号”隔开。如下所示，最终效果如图三。
