CAD绘制曲线方法步骤

在CAD设计过程中，经常会需要绘制CAD曲线，如：地形线、凸轮轮廓曲线等。那么，你知道CAD曲线怎么画吗？本文小溜就以CAD软件为例来给大家分享一下CAD绘制曲线的具体操作步骤。

CAD绘制曲线步骤：

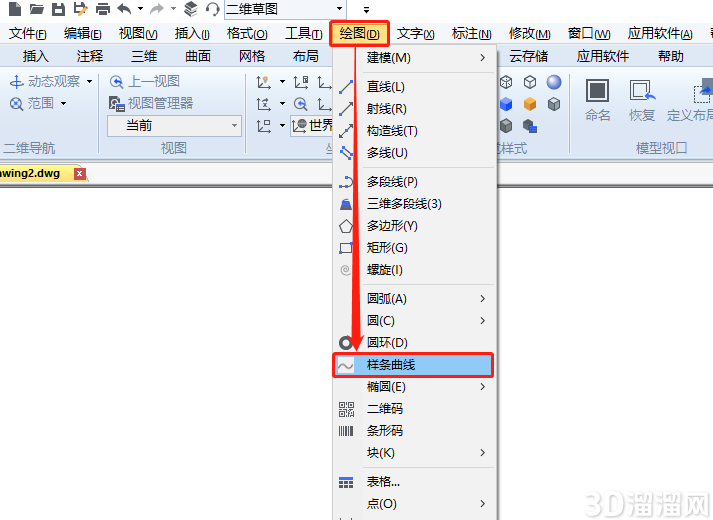

启动CAD，输入命令：SPLINE，点击回车键；或者是在菜单栏中依次点击【绘图】—【样条曲线】。如下图所示：

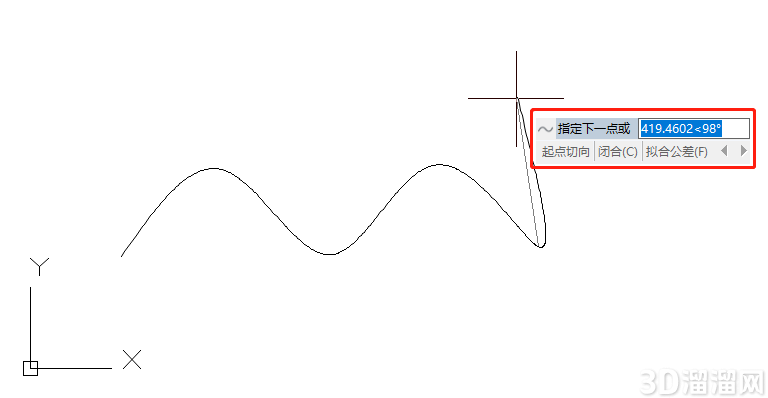

根据系统提示，在绘图区域依次指定样条曲线的第一点，指定下一点，指定下一点……在点击回车键结束命令前，命令行会一直提示指定下一点。如下图所示：

（1）闭合。将起点和终点连接起来，形成封闭区域。通过一个点定义切向矢量，或使用【切点】和【垂足】对象捕捉模式使样条曲线与现有对象相切或垂直。

（2）拟合公差。为当前绘制的样条曲线设置拟合公差。若输入的值为0，则样条曲线通过拟合点。若大于0，则样条曲线在指定的公差范围内通过拟合点。

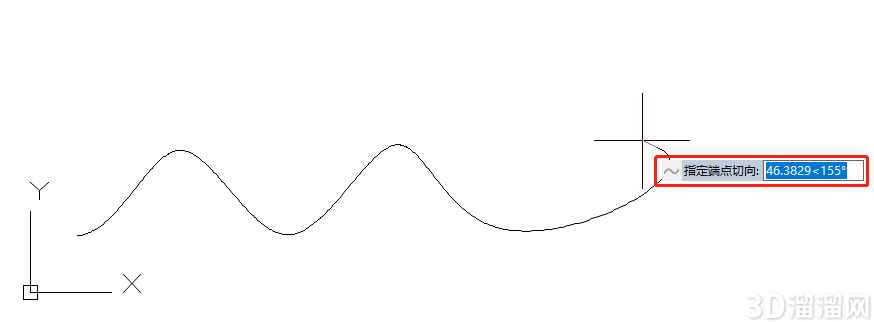

设置完成后，点击回车键结束命令，根据系统提示输入起始切点和切线终点以构建样条曲线。如下图所示：

今天给大家分享的“CAD绘制曲线方法步骤”到这里就讲完了，希望本文内容能够给大家带来帮助，在学习到新方法之后也希望大家可以举一反三的去利用学到的新知识，这样对于我们的能力提升十分有帮助哦！如果还想了解更多关于CAD的技巧知识那也请多多关注3d66文章资讯呀~
