CAD螺纹绘制方法步骤

我们在使用cad软件进行图纸绘制的时候，尤其绘制机械零件的图纸时，经常需要添加螺纹，很多小伙伴不知道cad螺纹画法，下边，我们就一起来看一看吧！

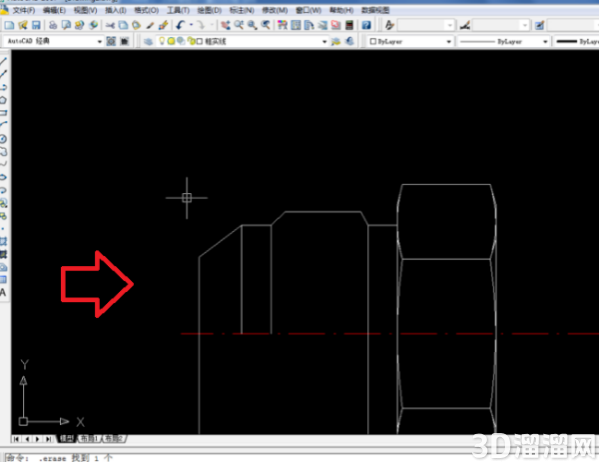

1、首先，我们打开一张需要添加螺纹的零件部件图纸。

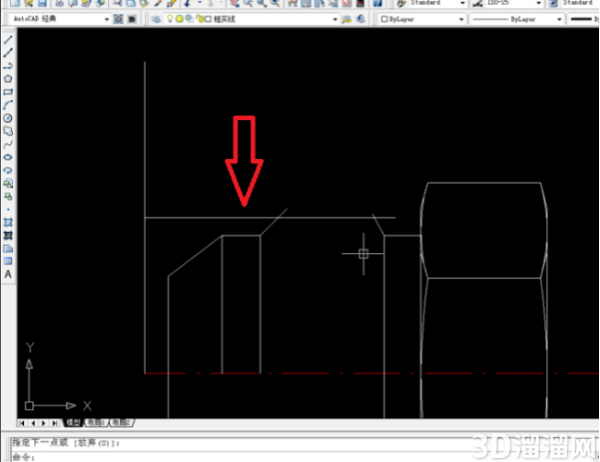

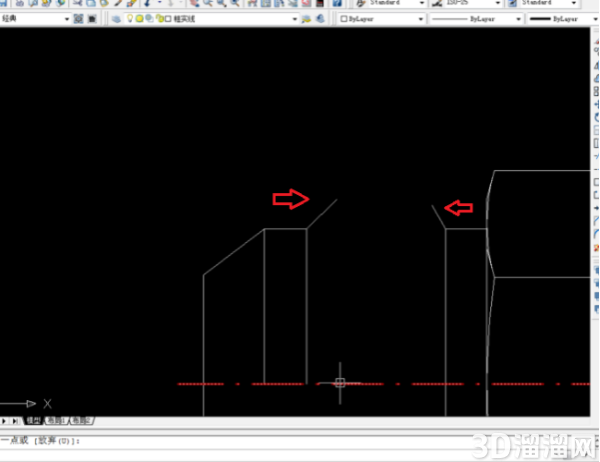

2、接下来，我们左右分别画一条45°的斜线和一条120°的斜线。

3、以中心线为起点，向上画一条长26.944的线段，这里画的是美制12#螺纹，26.944是该螺纹的大径，实际绘图过程中，我们要根据所画的实际螺纹尺寸源来画。然后以26.944线段的中点为起点，向右画一条直线。

4、之后，按照下图中的形状来修剪删除多余的线段。

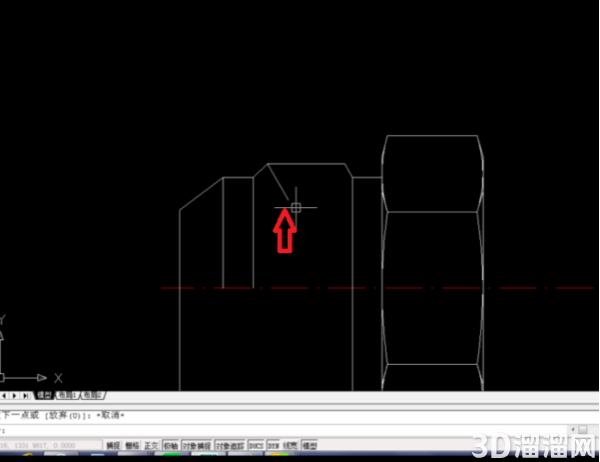

5、接下来，我们再画一条60°角的斜线。

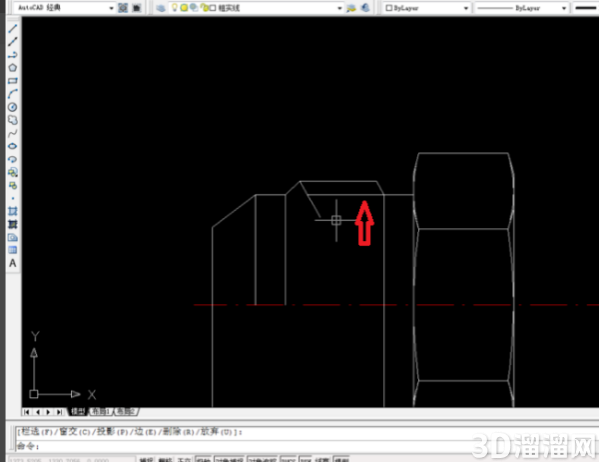

6、然后延长右边的短线，使其与60°斜向相交。

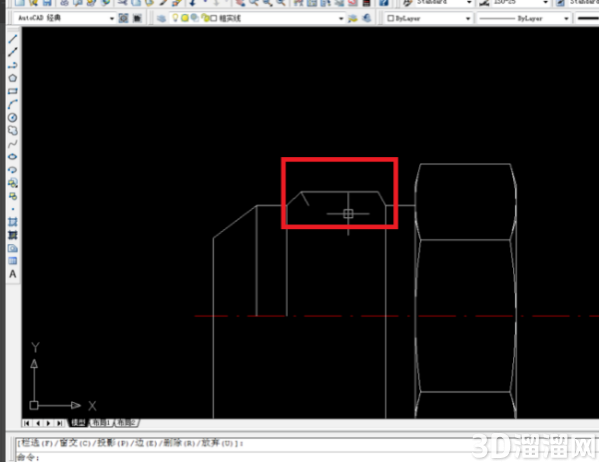

7、然后在cad中执行修剪操作，达到下边这样的效果。

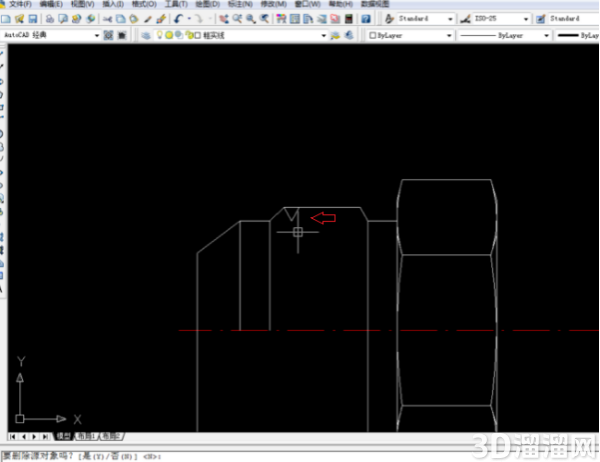

8、然后将短线进行镜像操作，使得两条短线成V形。

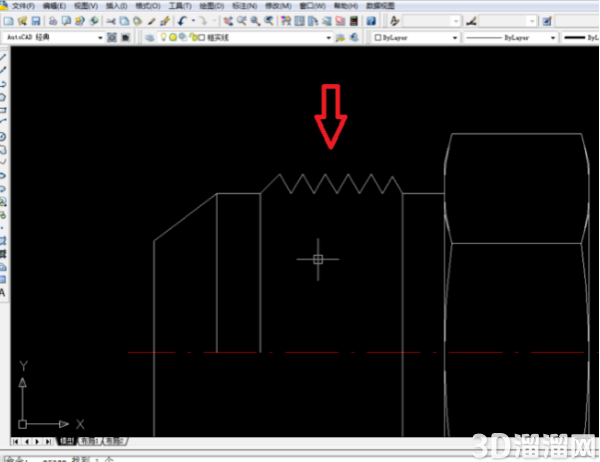

9、将两条短线组成的V线段继续向右镜像，直至右侧。

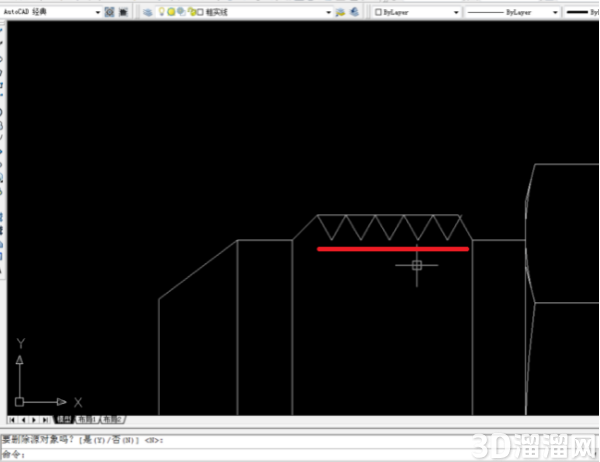

11、随后，再次执行一次修剪命令删除不需要的线，螺纹就画好了一半。

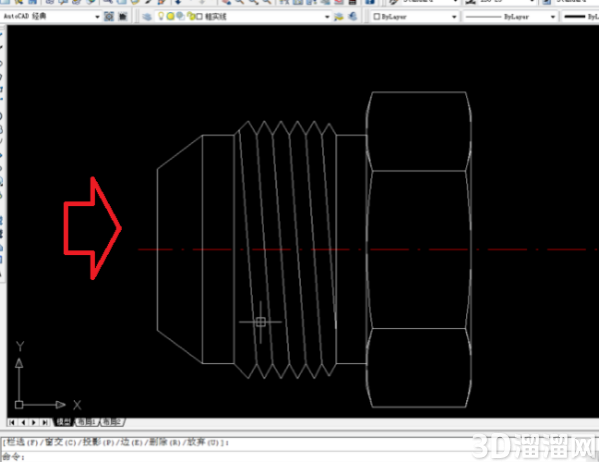

12、以中心线为轴进行镜像处理，下边出现v形，最后用直线将V形交错连接就可以了。

cad螺纹画法是cad图纸绘制过程中是很实用的操作技巧，如果你还没有绘制过cad螺纹，一定要按照咱们的步骤绘制试试看，只有不断操练，我们才能够真正掌握这些实操知识，才能够在今后的工作中顺利应用。
