AutoCAD自动生成设备清单

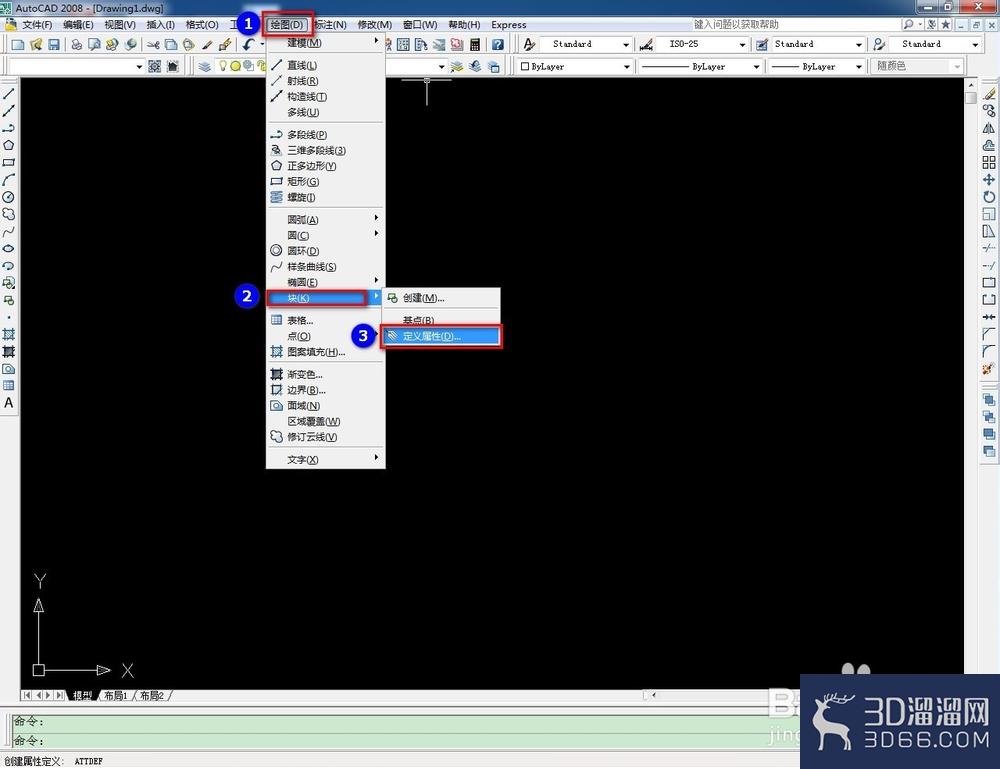

1、点击绘图菜单，选择【块】，再选择【定义属性】，或者直接使用命令“ATTDEF”。

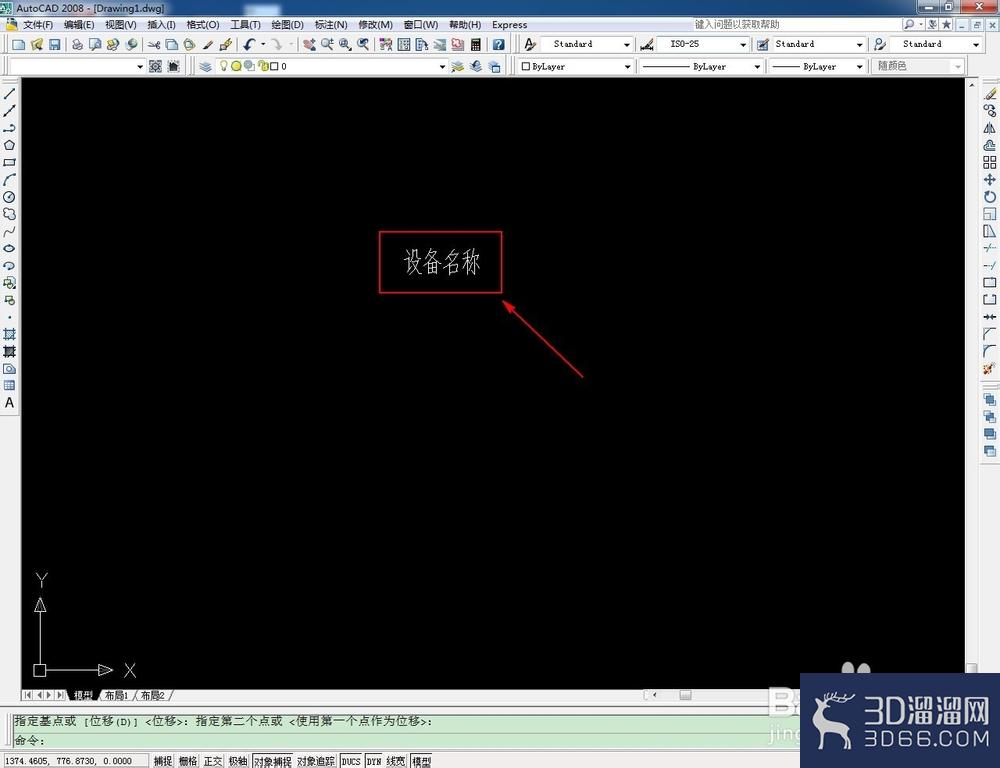

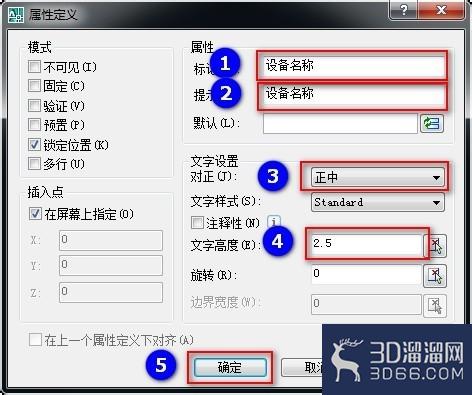

2、在弹出的“属性定义”窗口的【属性】框中【标记】项填写“设备名称”，【提示】项填写“设备名称”，【文字设置】框中，【对正】项选择“正中”，【文字高度】项设置合适的文字高度，其他项保持默认即可，点击确定按钮，在绘图区指定插入位置，结果如图所示。

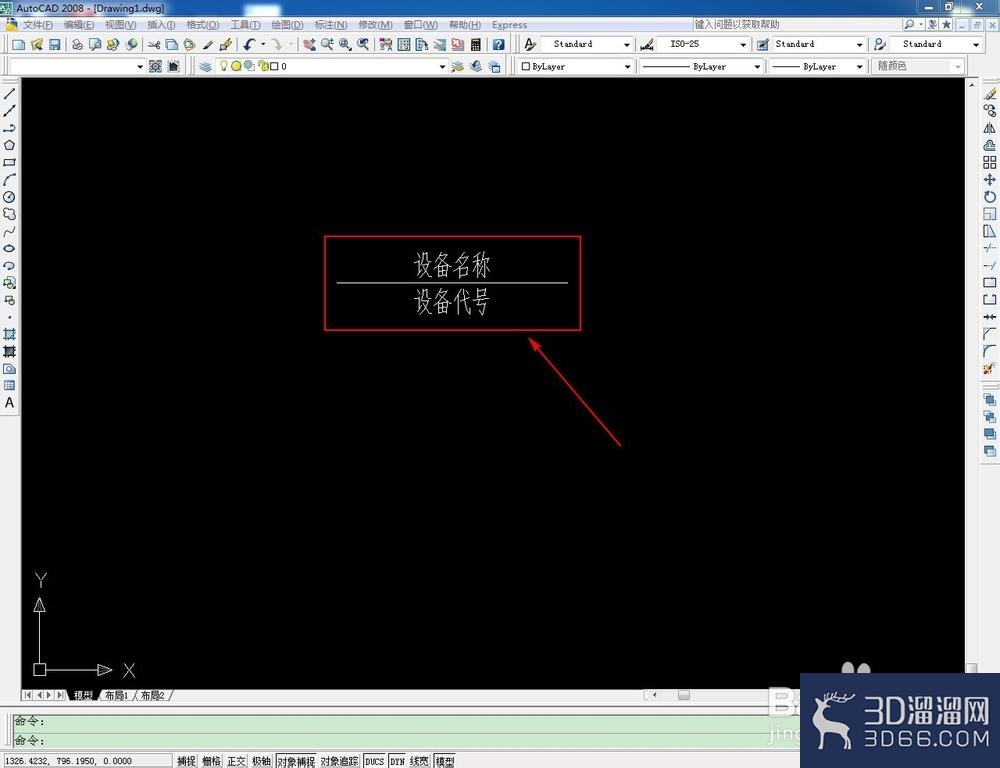

3、用同样的方式添加一个“设备代号”的属性，并调整成如图所示的格式，中间用一条横线隔开。

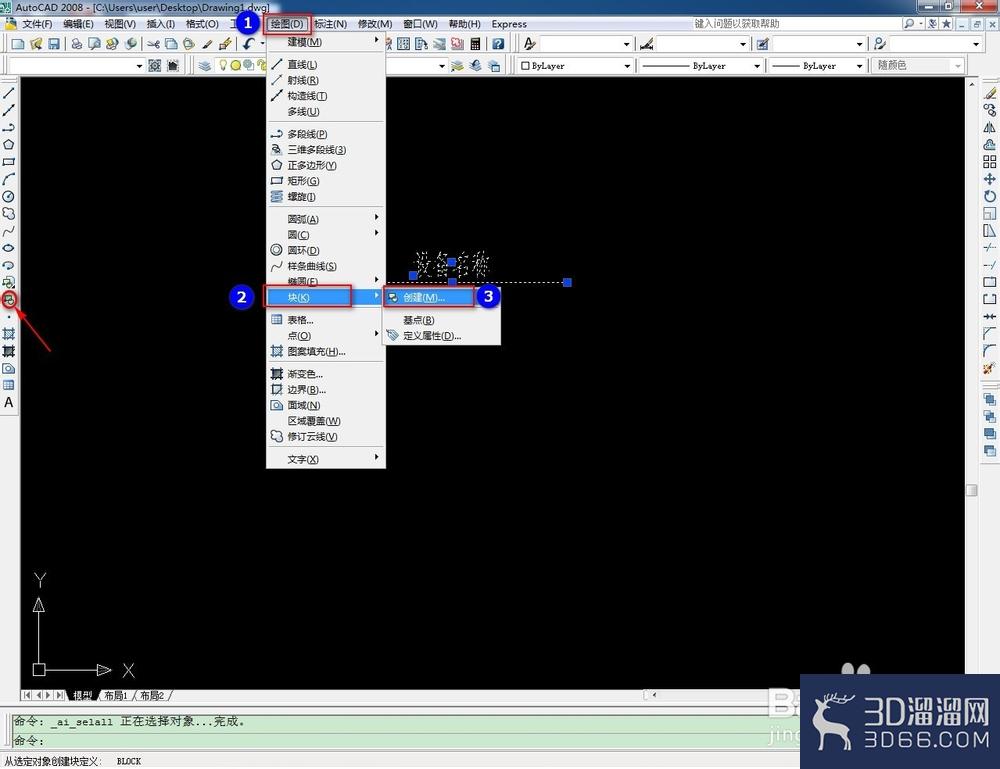

4、将图中的三部分全部选中，使用菜单栏【绘图】工具中的【创建块】或者左侧工具栏中的【创建块】或者输入创建块命令B，将选中的三部分创建为块。

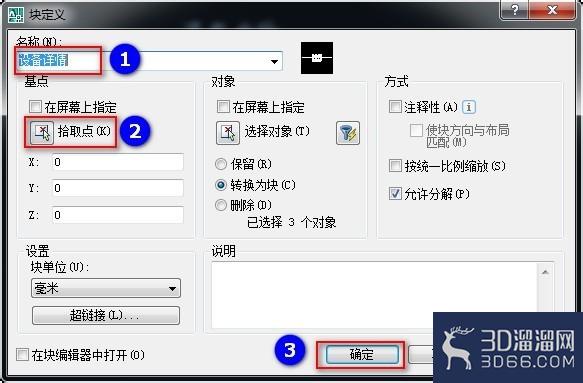

5、在弹出的“块定义”窗口的名称中输入“设备详情”，然后选择“拾取点”，确定块的插入基点，点击“确定”按钮退出。

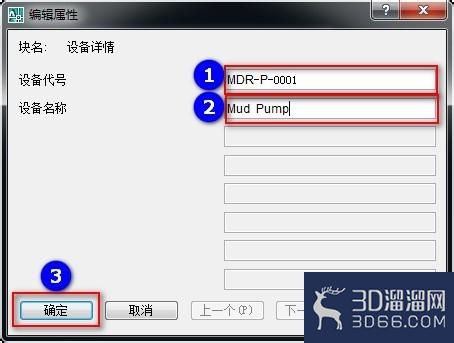

6、在弹出的“编辑属性”窗口输入“设备代号”和“设备名称”，然后点击“确定”退出窗口，这一步也可以暂时不输入内容，等后续插入块时再输入也行，这里就方便一些，直接创建了一个块的实例。

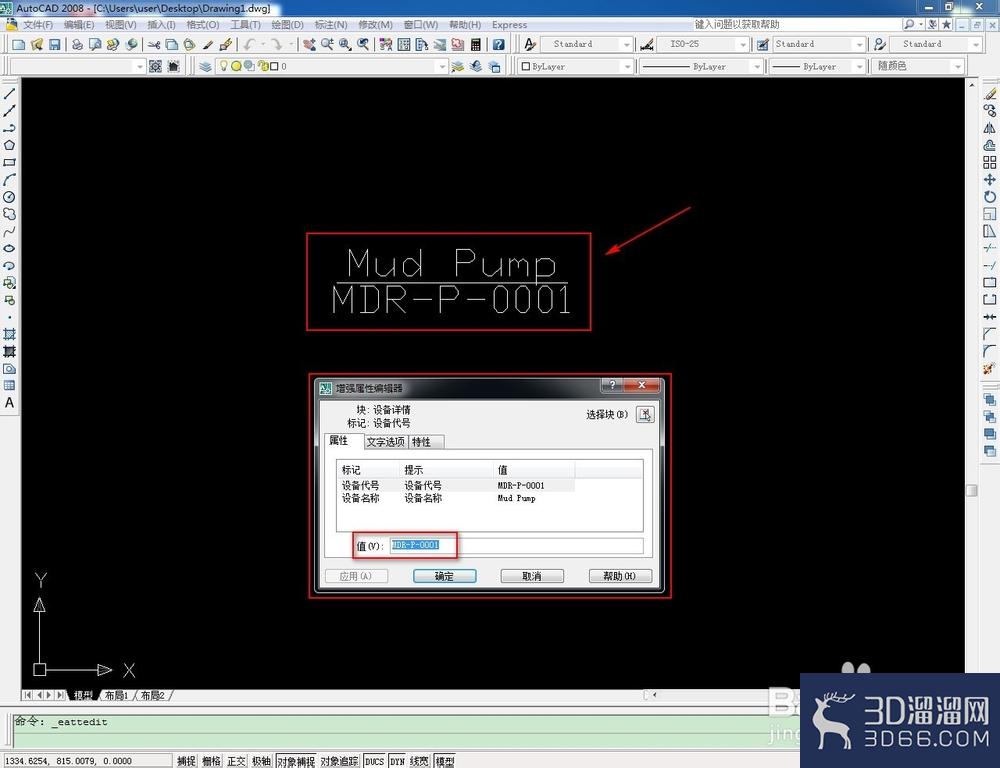

7、在绘图区可以看到结果，鼠标左键双击可以弹出一个对话框，里面可以修改块的属性值。

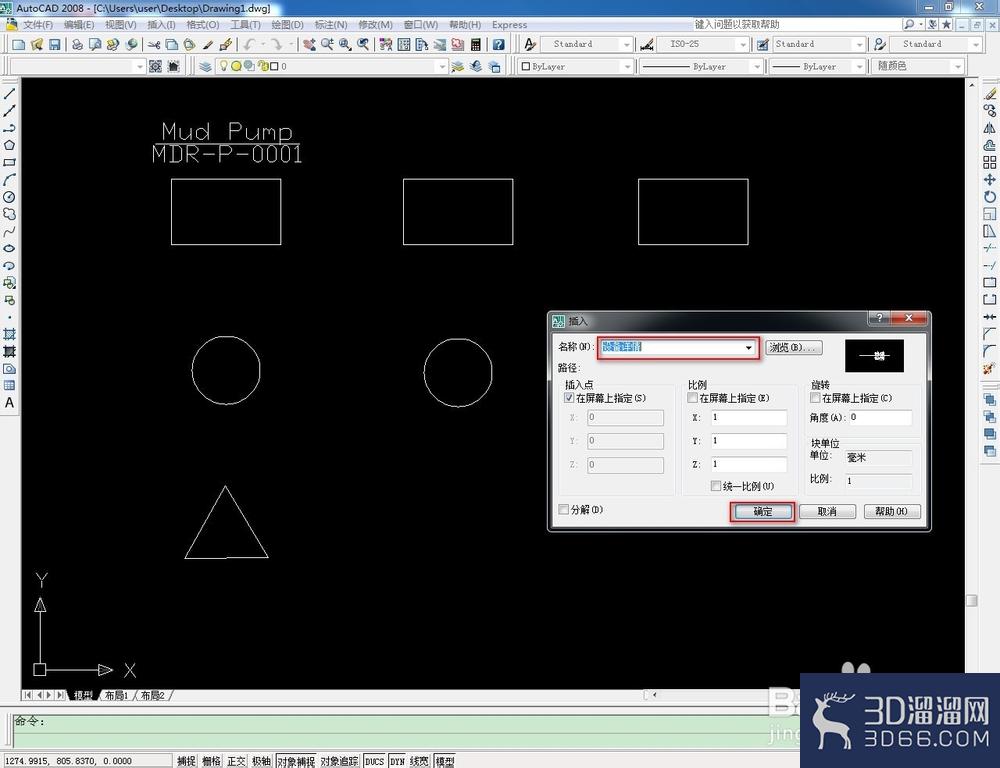

8、在绘图区绘制相应图形表示设备，然后点击“插入块”，弹出“插入”窗口，在“名称”下拉列表中选择“设备详情”，点击“确定按钮”。

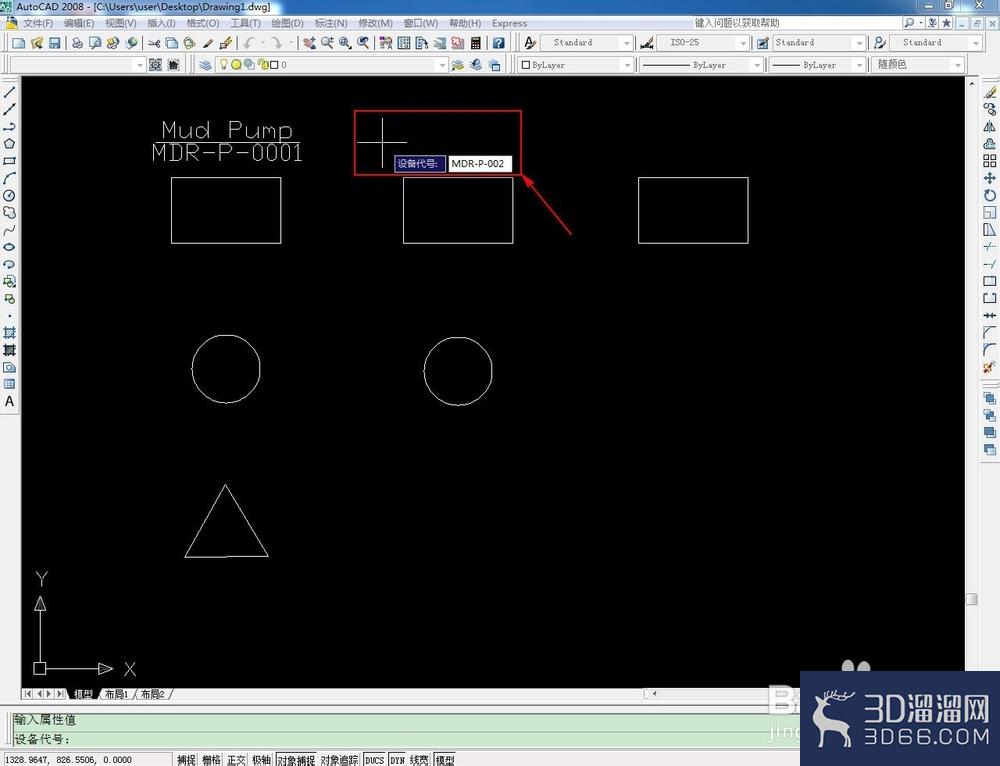

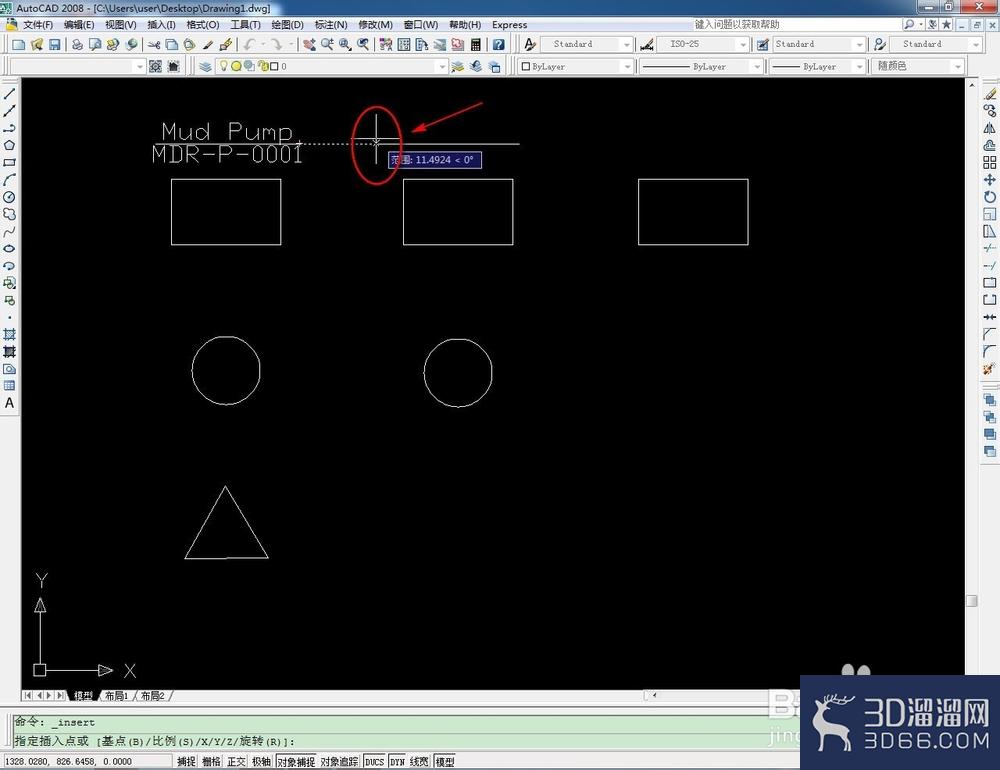

9、退出“插入窗口”后，在绘图区制定块的插入点，然后依次输入设备代号和设备名称。

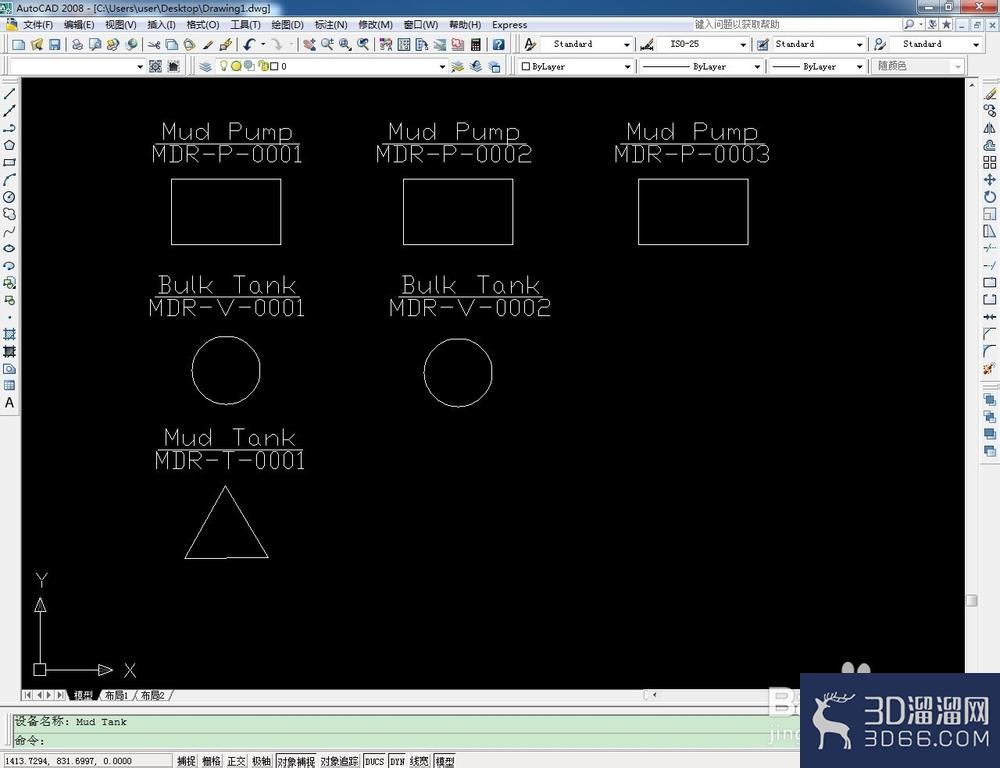

10、完成后如图所示，下面马上开始自动提取设备清单。

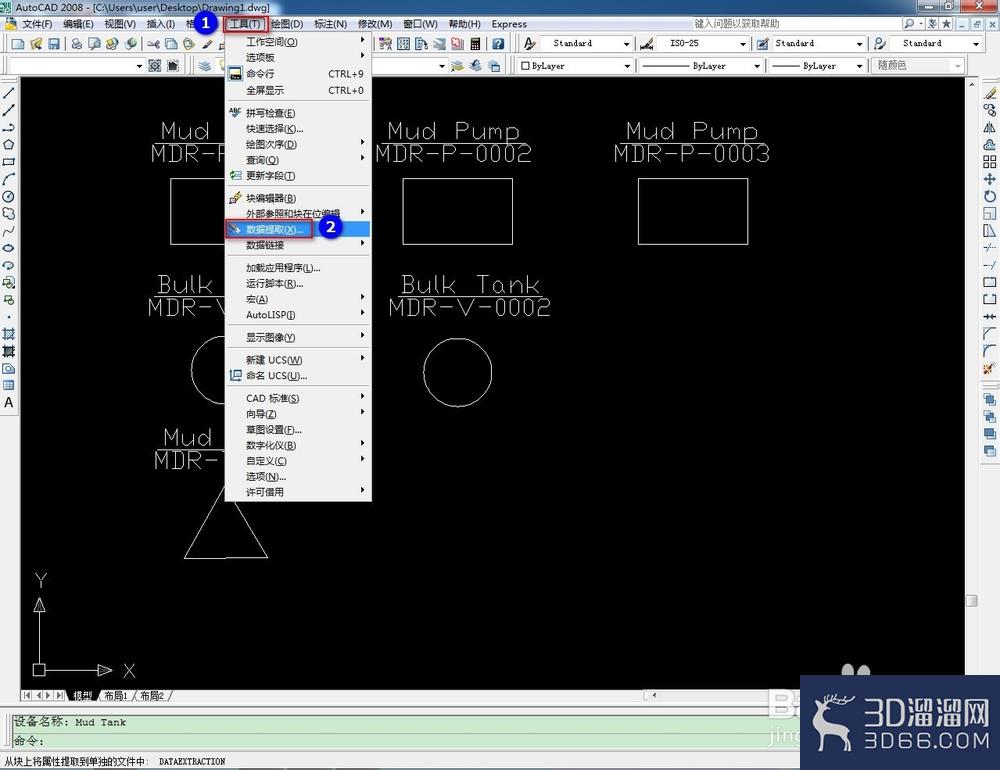

11、菜单栏【工具】，然后选择【数据提取】或者使用命令“DATAEXTRACTION”或者“EATTEXT”。

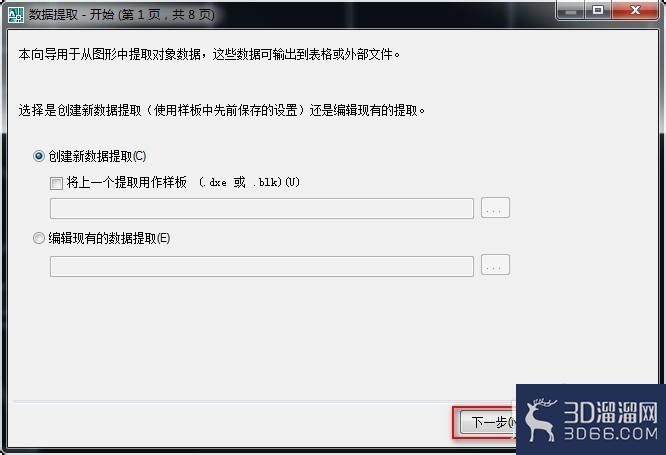

12、弹出“数据提取-开始”窗口，保持默认，点击“下一步”。

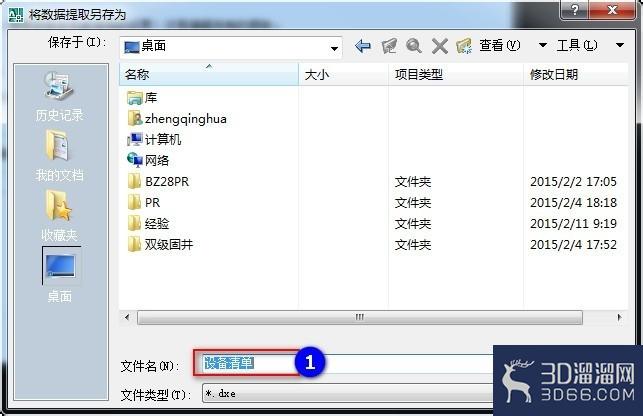

13、在弹出的“将数据提取另存为”窗口，填写文件名，选择保存路径，点击“保存”按钮退出窗口。

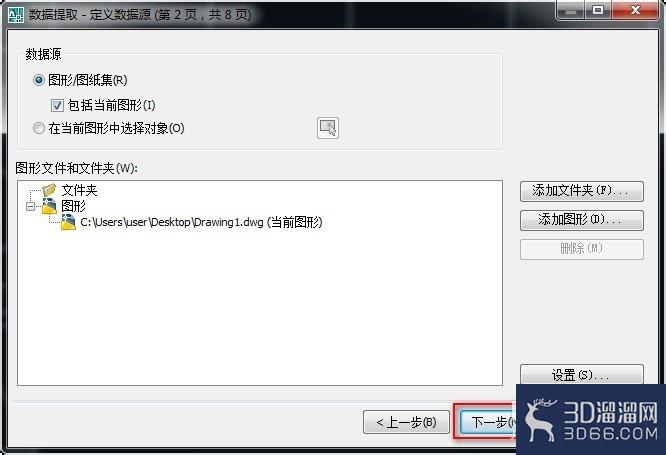

14、“数据提取-定义数据源”窗口，各项保持默认，点击“下一步”。

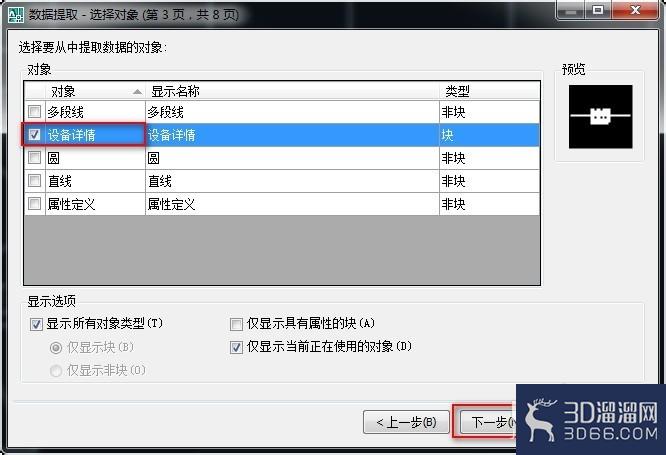

15、在“数据提取-选择对象”窗口中，只选择“设备详情”一项，点击“下一步”。

16、在“数据提取-选择特性”窗口中的“类别过滤器”中只选择“属性”一项，然后在左侧“特性”中选择两项，点击“下一步”。

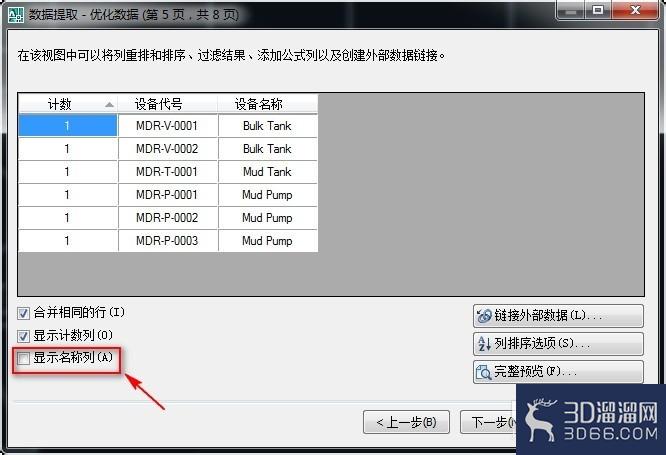

17、在“数据提取-优化数据”窗口，取消对“显示名称列”的选择，点击“下一步”。

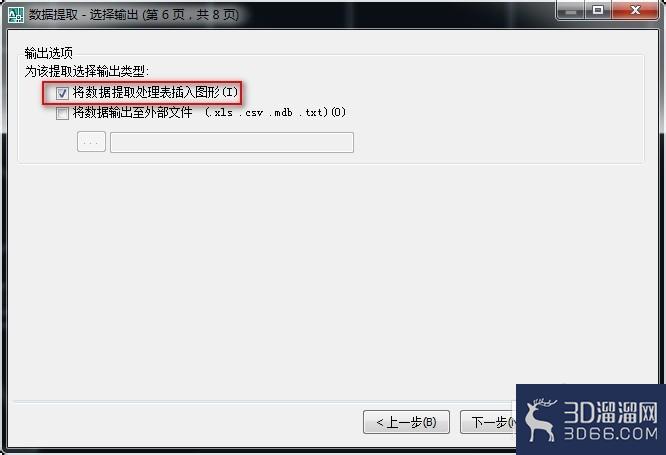

18、在“数据提取-选择输出”窗口中，选择第一项，点击“下一步”。

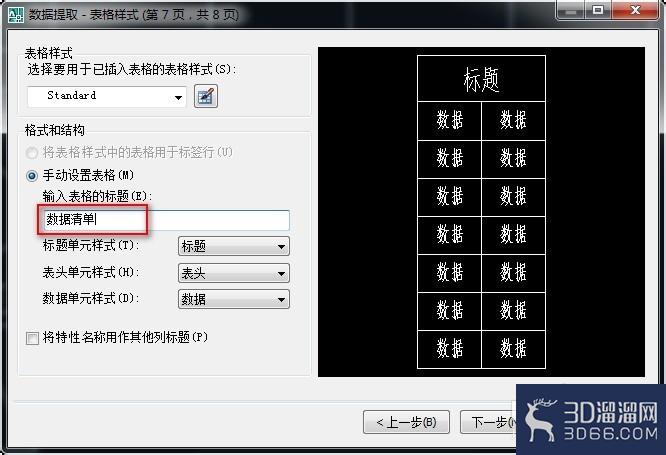

19、在“数据提取-表格样式”窗口的“输入表格的标题”一项，填写表格的标题，点击“下一步”。

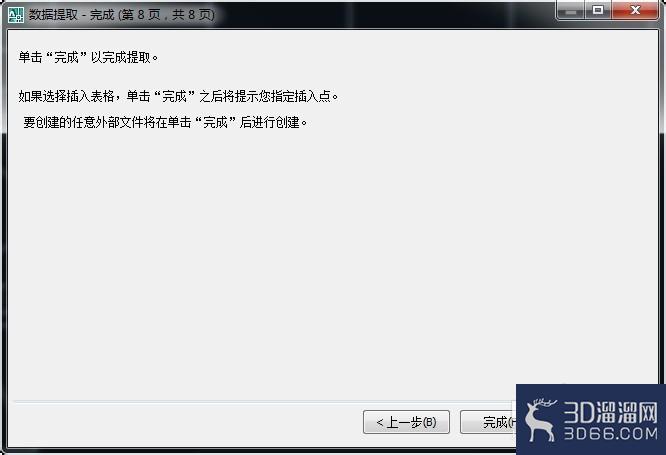

20、在“数据提取-完成”窗口中点击“完成”。

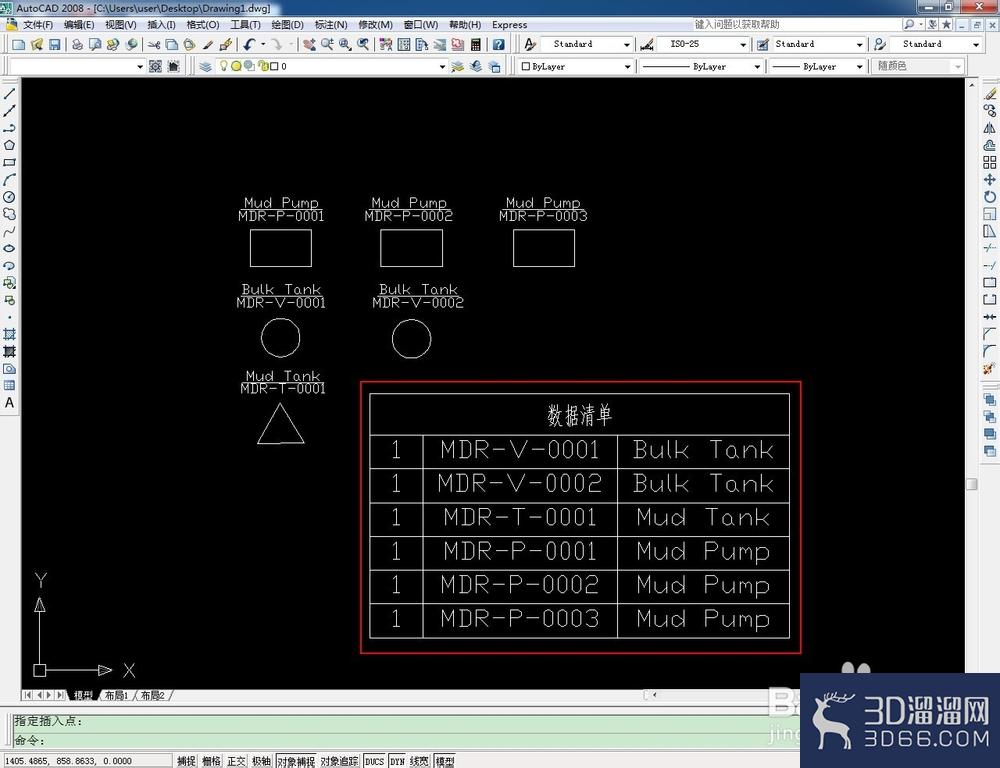

21、在绘图区制定表格的插入位置，结果如图所示。

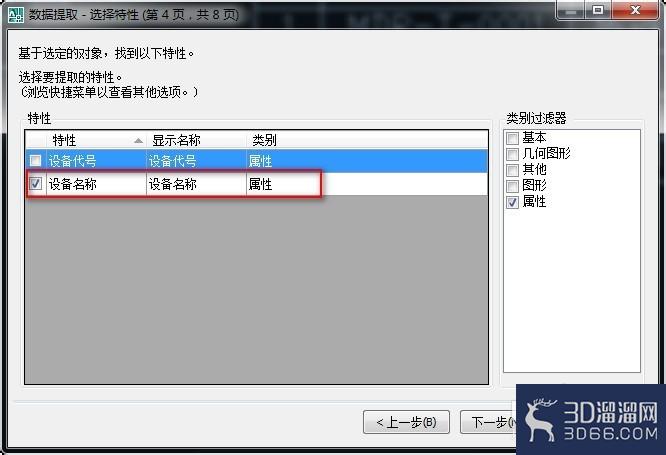

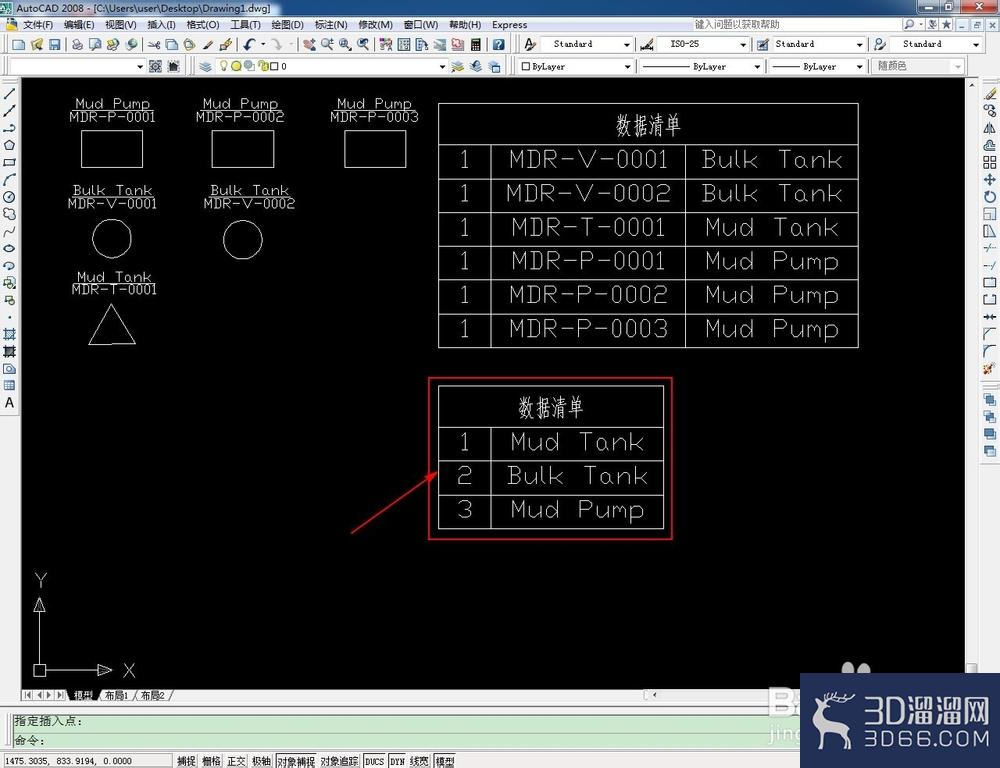

22、如果在“数据提取-选择特性”窗口只选择“设备名称”我们得到的表格如图所示，就能统计相同设备名称的数量，如图所示。
