天正CAD怎么自动生成建筑立面？

天正CAD可以自动生成建筑立面，简化建筑设计过程。通过设置建筑平面图并应用立面生成工具，用户可以快速得到对应的立面图纸。本文将介绍如何利用这些工具来自动生成建筑立面，提高设计效率。

1、天正CAD自动生成立面图，我们首先需要完成平面图的绘制，并且每一层的平面图都要绘制完毕。

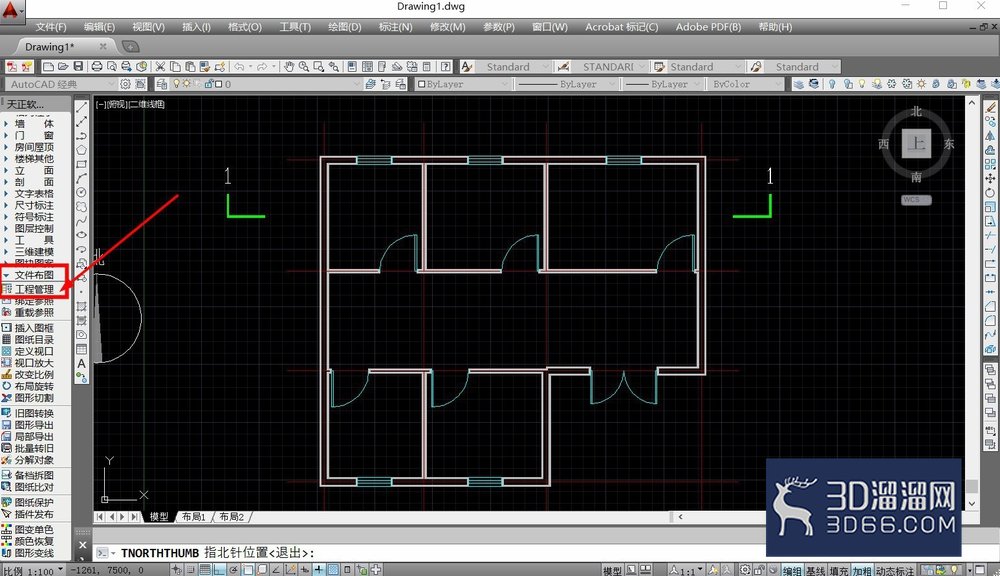

在左侧工具栏中，点击文件布图，工程管理。

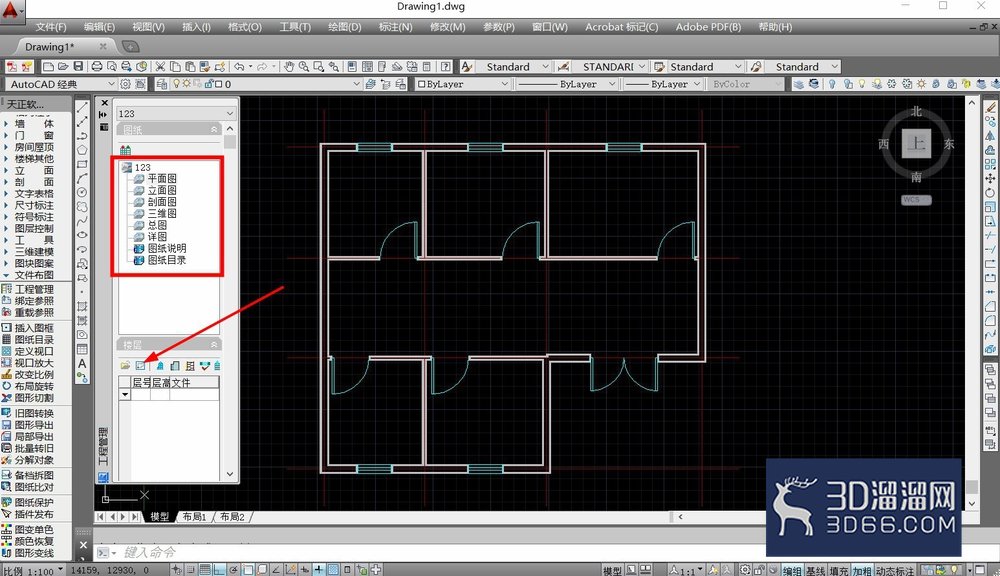

2、系统弹出工程管理的设置窗口，在窗口中新建工程管理，进入到新项目中，我们就可以在下方添加楼层。

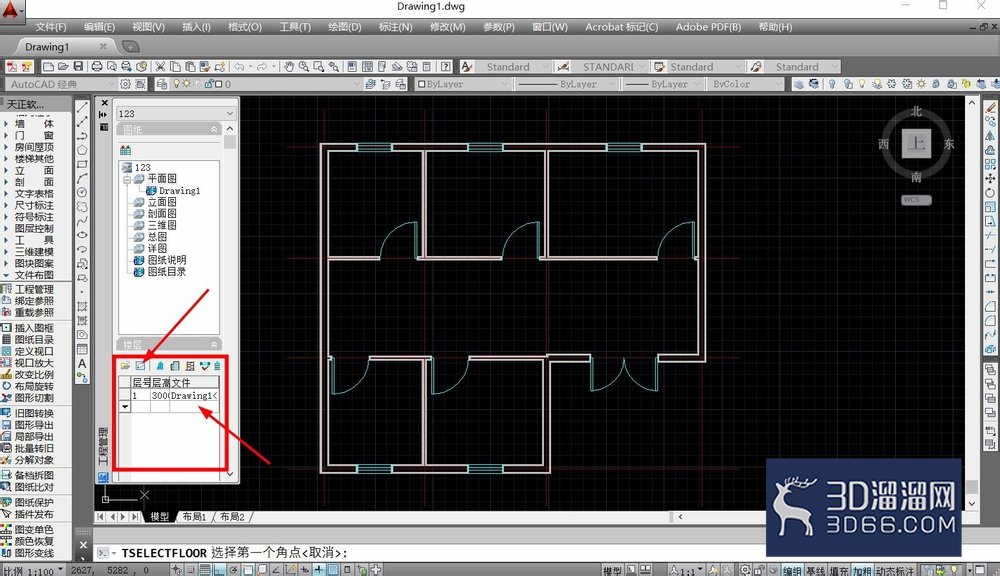

3、设置楼层数量后，我们点击文件，然后在窗口上方选择在图纸中框选文件，然后框选平面图，依次将我们的楼层平面图放置到文件项目中。

4、完成层号以及平面图的设立后，我们就可以在窗口上方点击生成立面图的标志，系统就会进入到立面图生成命令中。

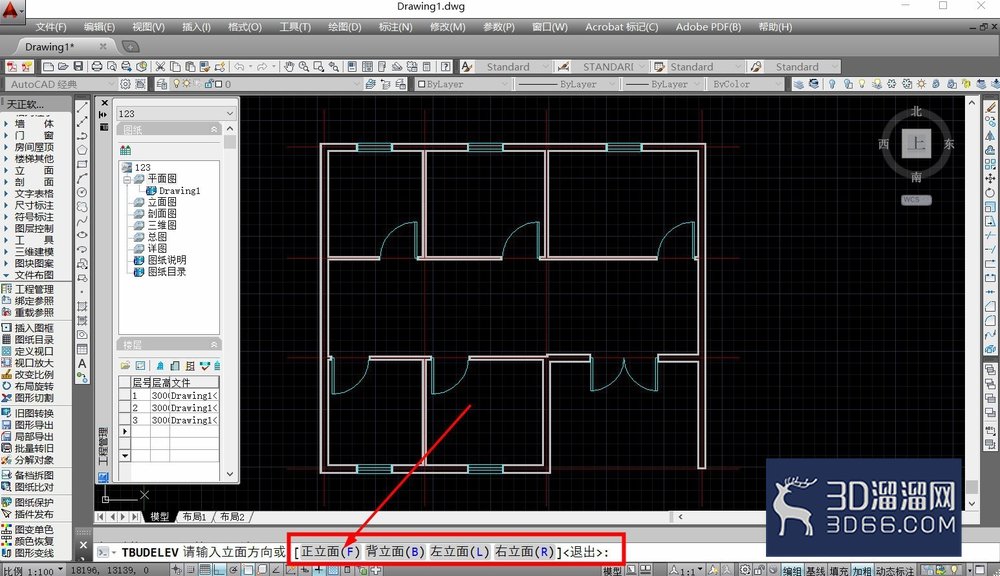

5、首先我们需要确立生成立面的方向，在命令栏中会有对应的命令快捷键提示，我们也可以直接点击对应的选项，生成对应方向的立面。

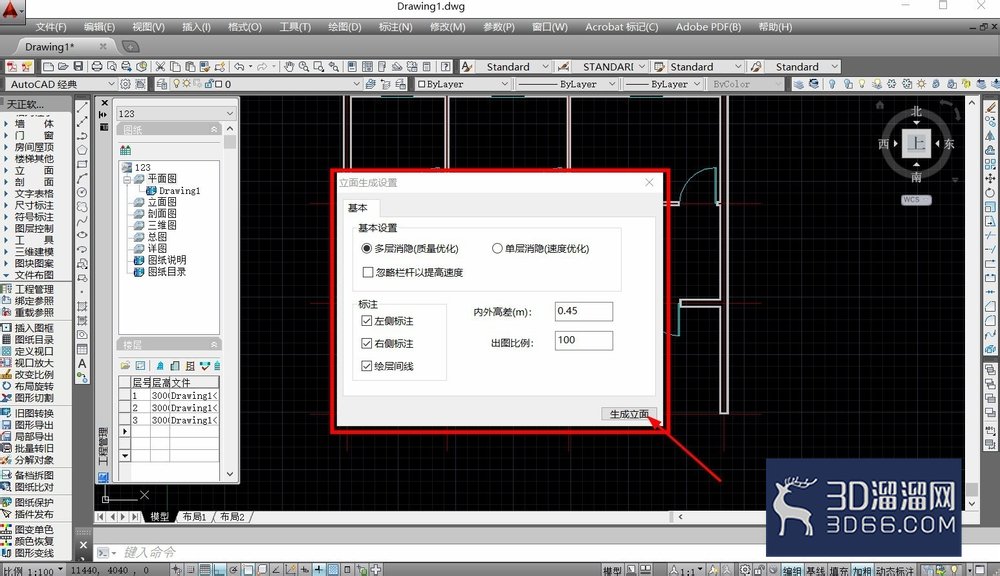

6、随后我们需要确定轴线是否出现在立面图中，选择需要出现的轴线后按下空格键确定，即可进入到立面图的设置页面，我们可以设置具体的比例以及标注设置，完成后点击右下角的生成立面。

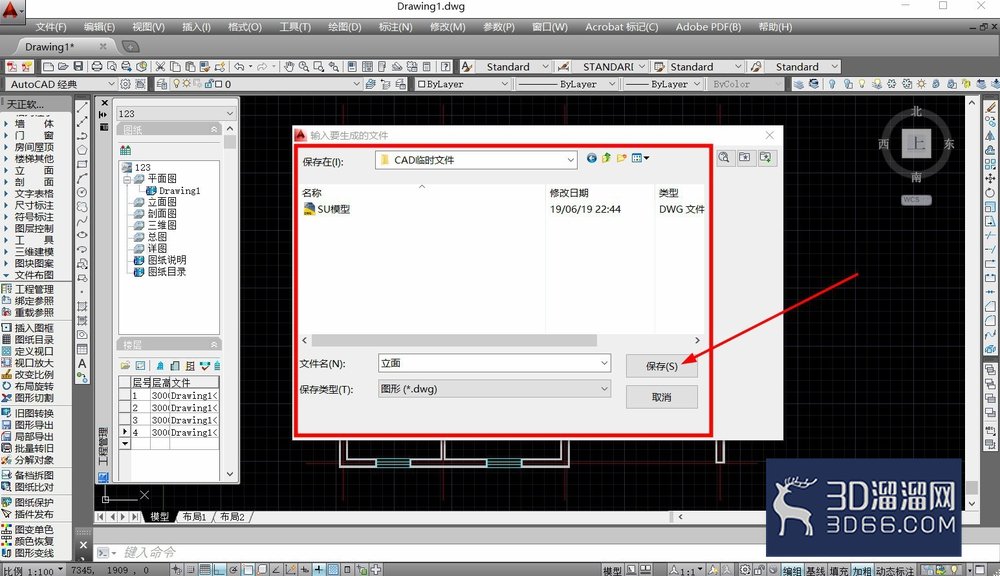

7、生成的立面为独立的图纸，系统会出现文件保存窗口，我们设置对应的保存位置，进行文件的保存，完成后系统会自动打开生成的图纸。

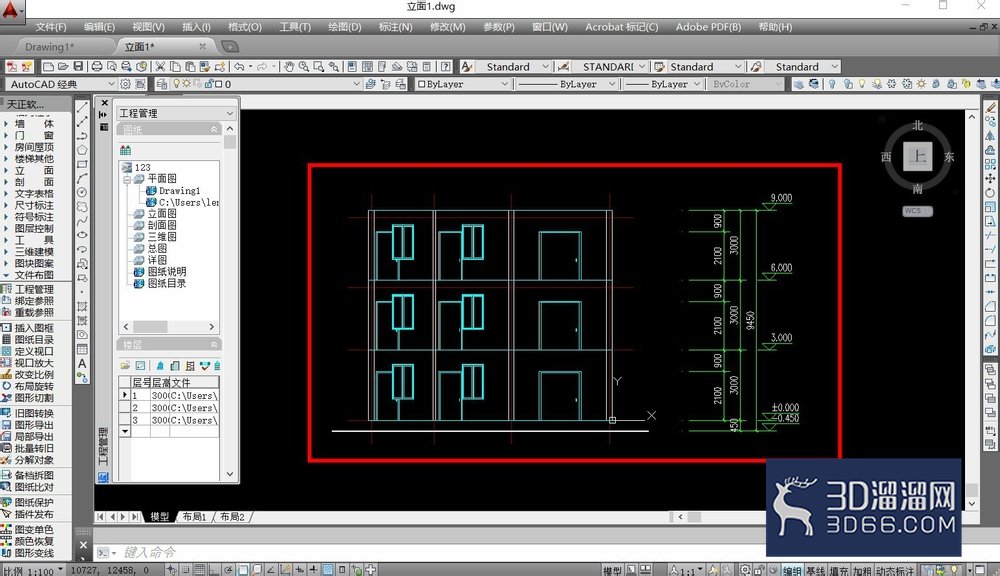

8、等待系统完成保存并打开图纸，我们就可以看到图纸中生成的立面图，天正CAD自动生成的立面图会有一些瑕疵，我们还需要进行细化修改。
