AutoCAD怎么绘制圆弧？

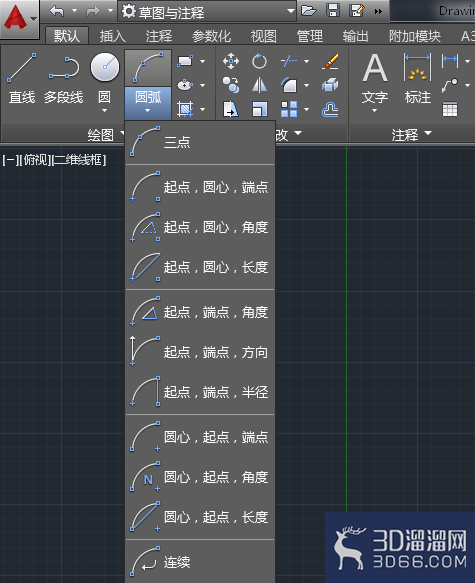

在AutoCAD2008中，圆弧的绘制方法有11种，小溜这里选取几种常见的方式为大家介绍。

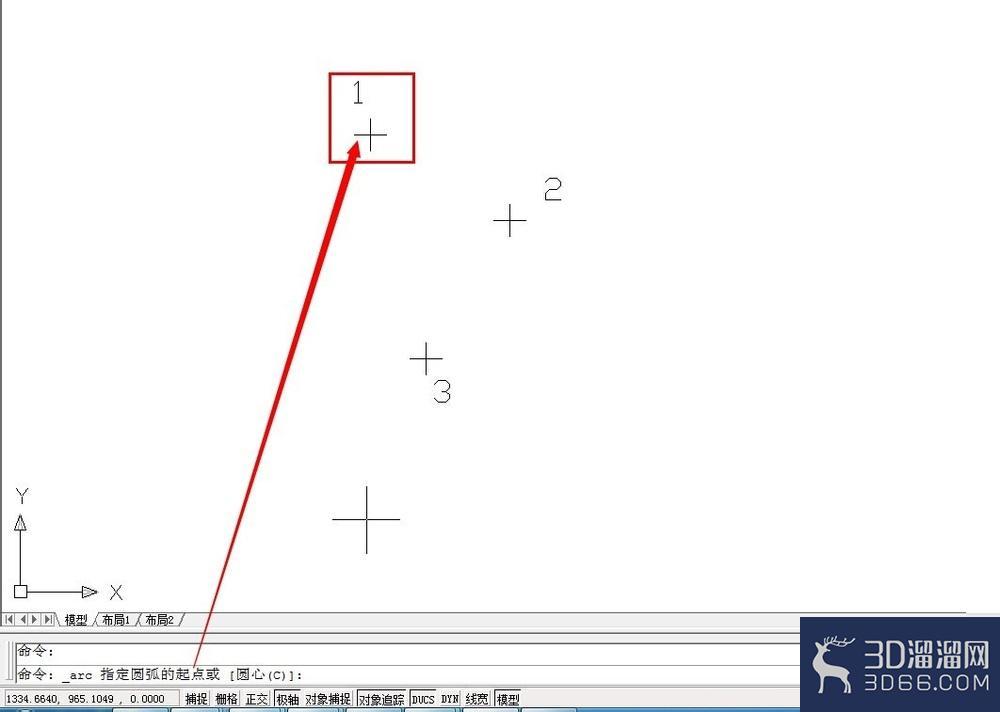

1、默认方式绘制圆弧

命令：-arc指定圆弧的起点或[圆心（C）]：（选取图中的点1）

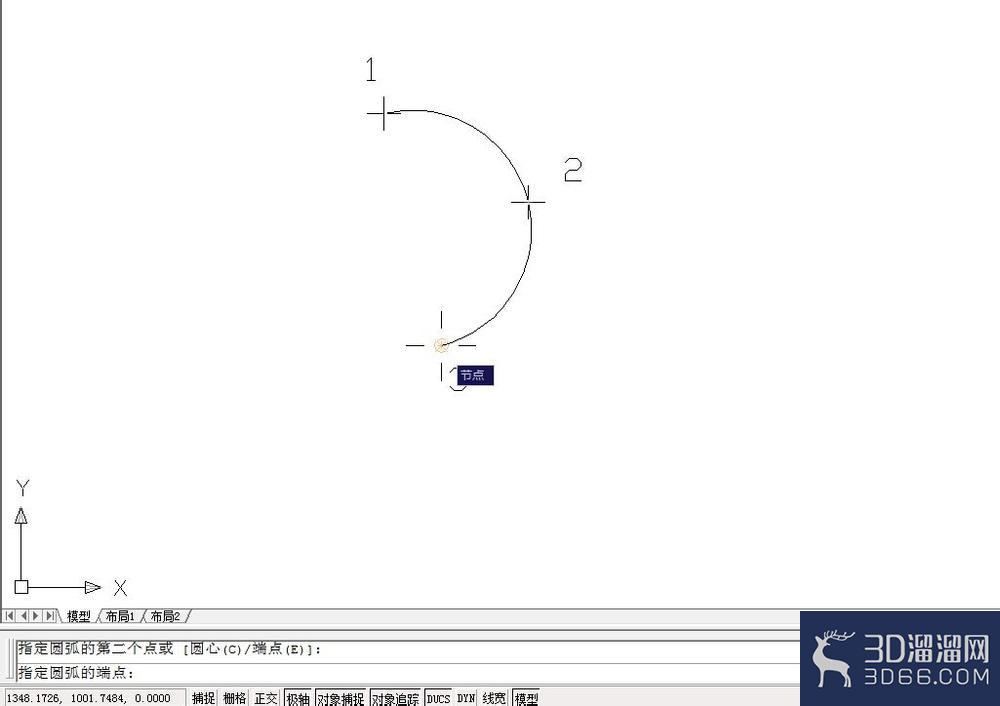

2、  指定圆弧的第二个点或[圆心（C）/端点（E）]：（选取图中的点2）

指定圆弧的端点：（选取图中的点3）

3、二、起点端点角度方式绘制圆弧

命令：-arc指定圆弧的起点或[圆心（C）]：（选取图中的点1）

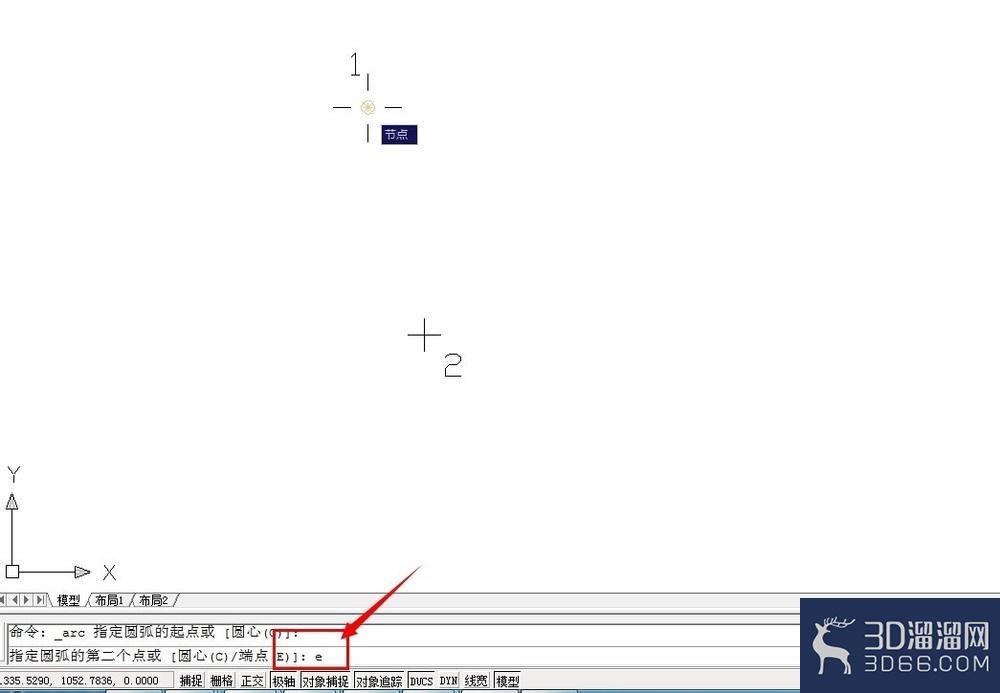

4、 指定圆弧的第二个点或[圆心（C）/端点（E）]：-E（输入E表示以端点方式画圆弧）

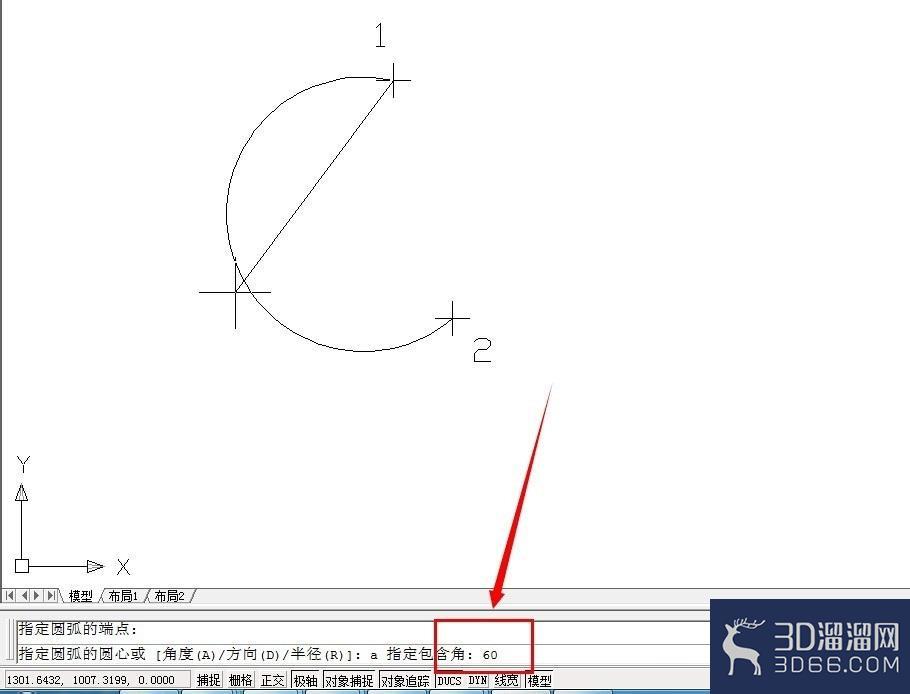

指定圆弧的端点：（选取图中的点2）指定圆弧的圆心或[角度（A）/方向（D）/半径（R）]：A（输入A表示以角度方式画圆弧）指定包含角：60（表示圆弧角度为60度）

5、三、起点圆心长度方式绘制圆弧

该命令从起始点开始，沿逆时针方向画指定圆弧弧长的圆弧，当指定弦长为正时，所绘制的圆弧小于半圆，当指定弦长为负值时，所绘制的圆弧大于半圆。命令：-arc指定圆弧的起点或[圆心（C）]：（选取图中的点1）

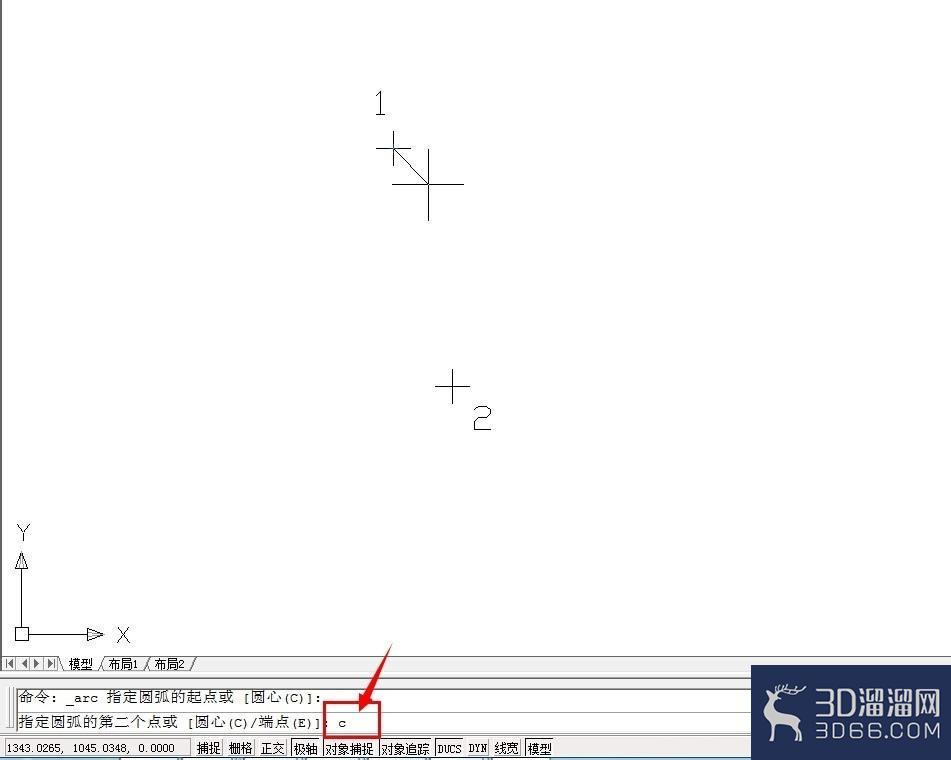

6、 指定圆弧的第二个点或[圆心（C）/端点（E）]：C（输入C表示以圆心方式画圆弧）

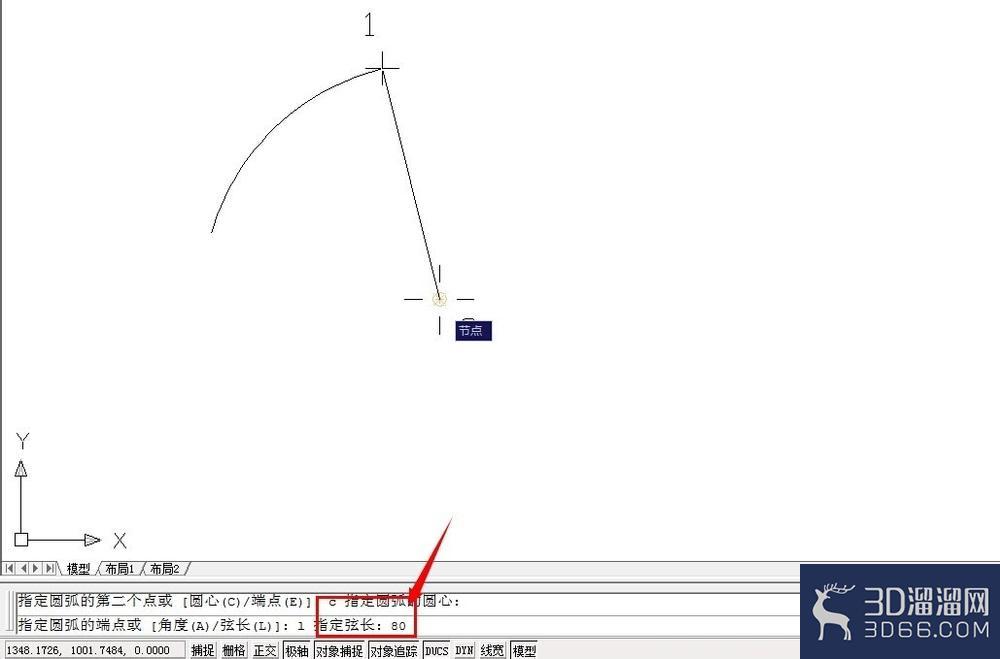

指定圆弧的圆心：（选取图中的点2作为圆心）指定圆弧的端点或[角度（A）/弦长（L）]：L（输入L表示以弦长方式绘制圆弧）指定弦长：80（输入80表示指定弦长为80）

7、四、起点端点半径方式绘制圆弧

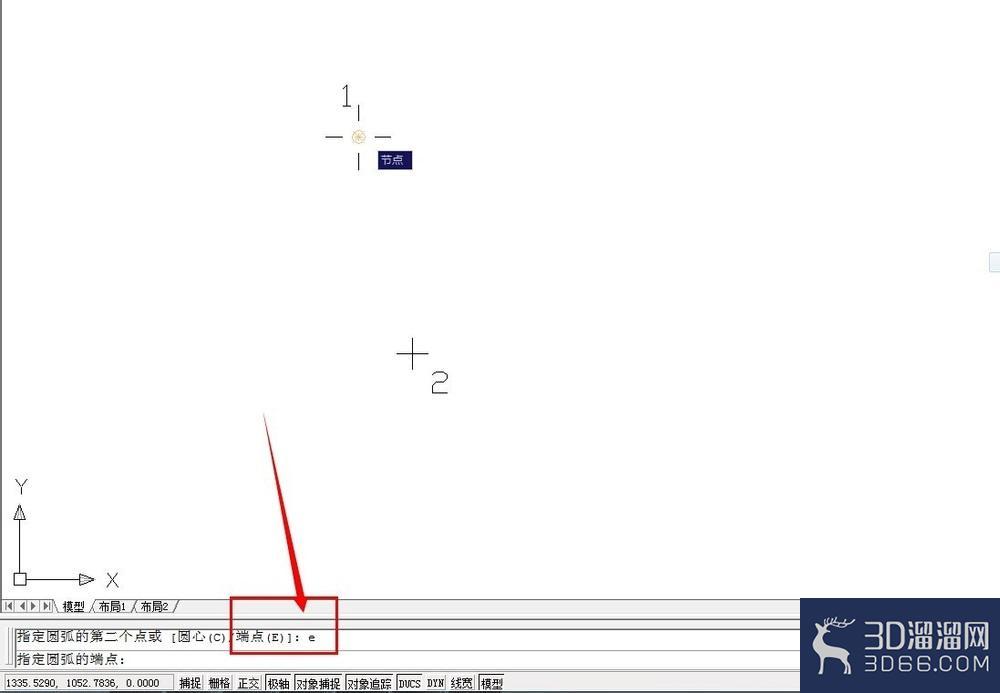

命令：-arc指定圆弧的起点或[圆心（C）]：（选取图中的点1）指定圆弧的第二个点或[圆心（C）/端点（E）]：E（输入E表示以端点方式绘制圆弧）指定圆弧的端点:（选取图中的点2）

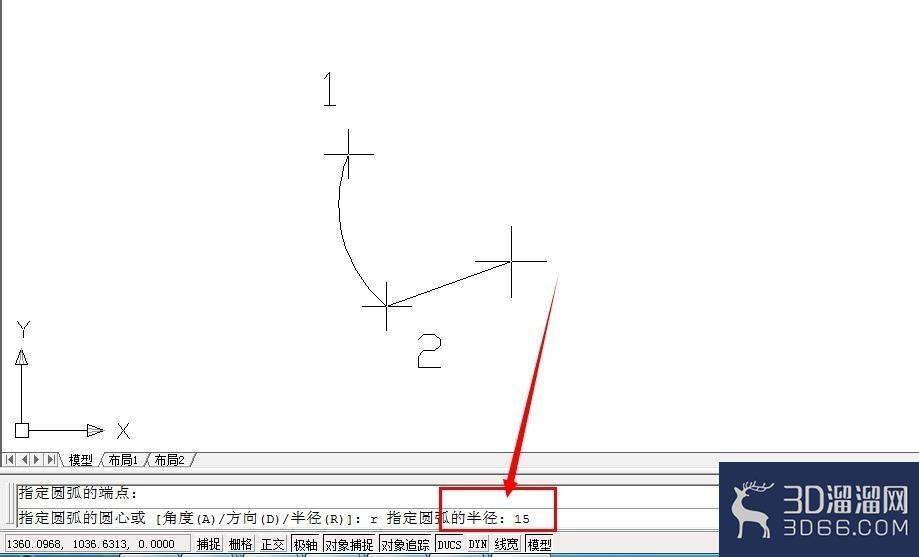

8、 指定圆弧的圆心或[角度（A）/方向（D）/半径（R）]：R（输入R表示以半径方式绘制圆弧）

指定圆弧的半径：15（表示所绘制的圆弧半径为15）

今天给大家分享的“AutoCAD怎么绘制圆弧”到这里就讲完了，希望本文内容能够给大家带来帮助，在学习到新方法之后也希望大家可以举一反三的去利用学到的新知识，这样对于我们的能力提升十分有帮助哦！如果还想了解更多关于CAD的技巧知识那也请多多关注3d66文章资讯呀~
