什么是CAD孤岛填充？孤岛填充操作技巧

CAD孤岛填充样式有三种：普通、外部、忽略。默认的填充样式为【普通】。

CAD孤岛填充操作步骤：

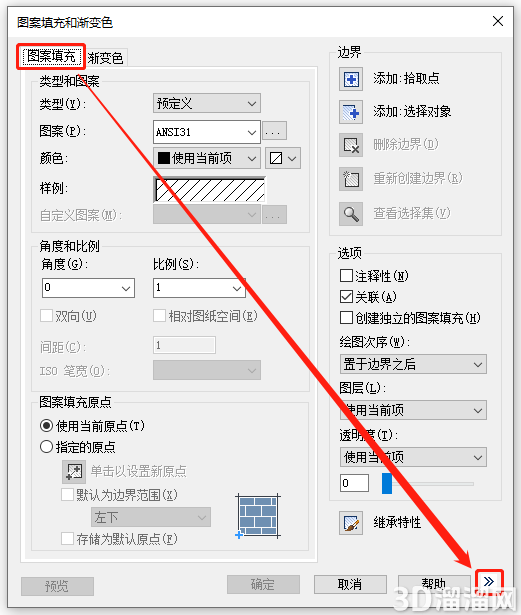

1、在CAD中打开图纸文件，调用CAD填充快捷键【H】，打开【图案填充和渐变色】对话框，点击切换至【图案填充】选项卡后，点击对话框右下角的【<<】按钮，展开对话框以显示其他选项。如下图所示：

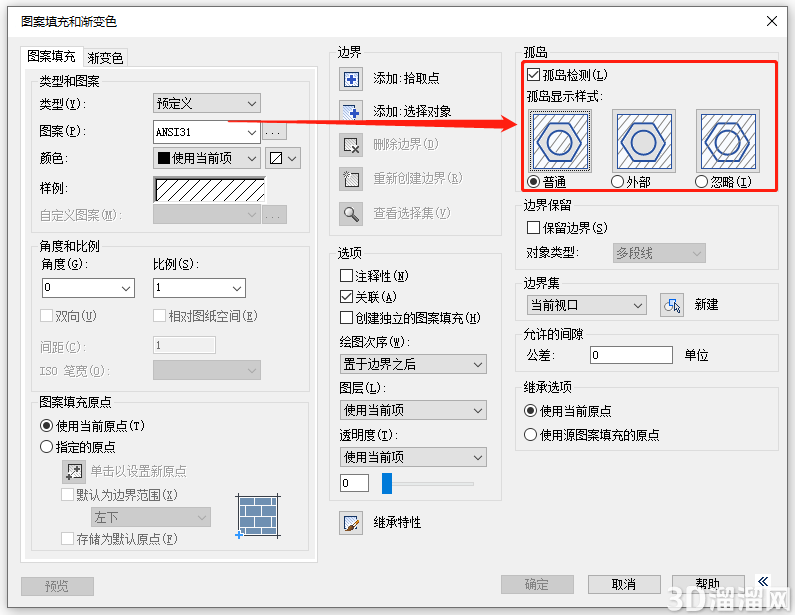

2、在展开的对话框中可以看到【孤岛】相关设置，勾选【孤岛检测】后，便可以分别查看不同样式的填充效果。

（1）普通

从最外层边界往内填充。在填充过程中遇到第一个内部交叉点时停止填充，直到遇到第二个内部交叉点时继续进行图案填充。若从填充区域的外边界点开始算起，奇数交点分隔的区域被填充，而偶数交点分隔的区域不被填充，保持空白。

（2）外部

从最外层边界往内填充。由于填充是从每条填充线的两个端点开始的，系统只对结构的最外层进行填充，内部不填充，保持空白。所以若在填充过程中遇到内部交叉点时终止填充。

（3）忽略

忽略内部对象，只对外部对象进行图案填充。

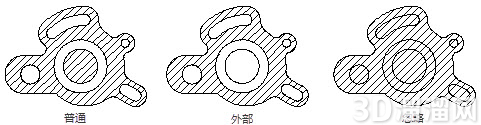

3、以下图例即为对一个复杂对象分别使用【普通】、【外部】、【忽略】样式进行填充的结果：

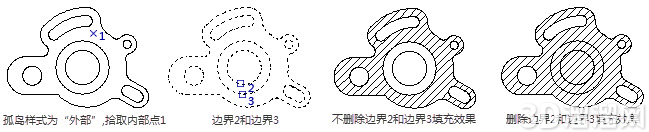

4、在填充完成之后，也可通过内部点从图案填充区域中删除任何孤岛。如下图所示：
