CAD填充颜色怎么操作？

CAD图形绘制完成后，为了让其看起来更鲜明，设计师一般会给图形填充不同的颜色或图案。那么，你知道CAD填充颜色怎么操作吗？不知道也没关系，本文小溜给大家整理了CAD软件中CAD填充颜色的详细操作步骤，一起来看看吧！

CAD填充颜色步骤：

首先启动CAD，打开图纸文件，调用CAD填充命令快捷键H，即可打开【图案填充和渐变色】对话框。

1. 纯色填充

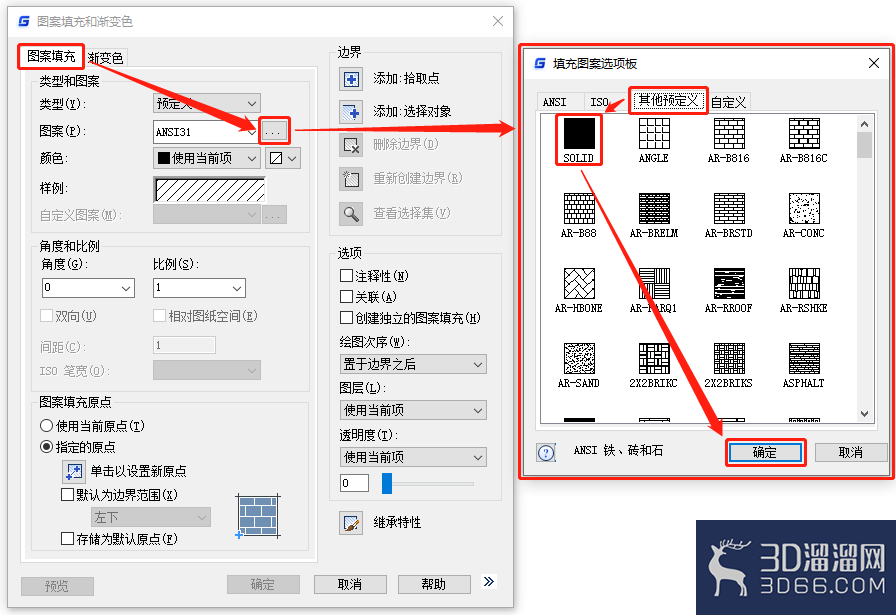

如果想要纯色填充，在【图案填充和渐变色】对话框中切换至【图案填充】选项卡，点击图案后的【…】按钮，在弹出的【填充图案选项板】对话框中点击【其他预定义】，选择【SOLID】，点击【确定】。

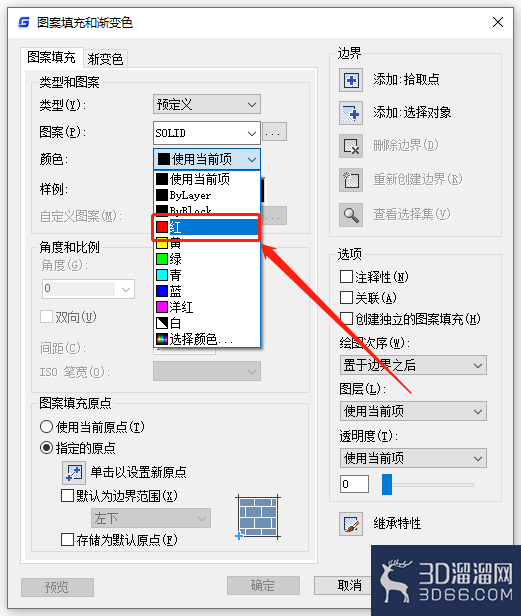

填充图案设置完成后，点击图案后的下拉框，在下拉菜单中选择需要的颜色，点击【选择颜色】可以挑选更多颜色，小溜这里选择以红色为例。如下图所示：

确定填充颜色后点击【添加：拾取点】或【添加：选择对象】按钮，根据提示选择需要填充的图形，选定后点击回车键确认，跳转回【图案填充和渐变色】对话框后点击【确定】按钮即可。如下图所示：

2. 渐变色填充

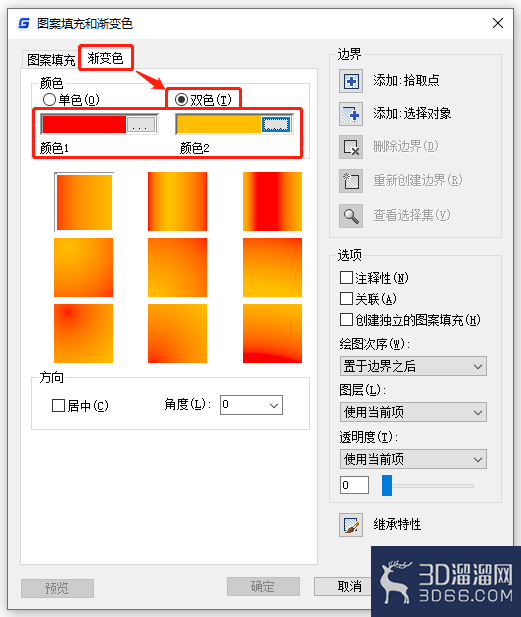

如果想要纯色填充，在【图案填充和渐变色】对话框中切换至【渐变色】选项卡，在【颜色】组中选择【单色】或【双色】，例如：选择【双色】，依次设置两种颜色，设置完成后在下方会显示当前双色渐变的几种渐变效果。如下图所示：

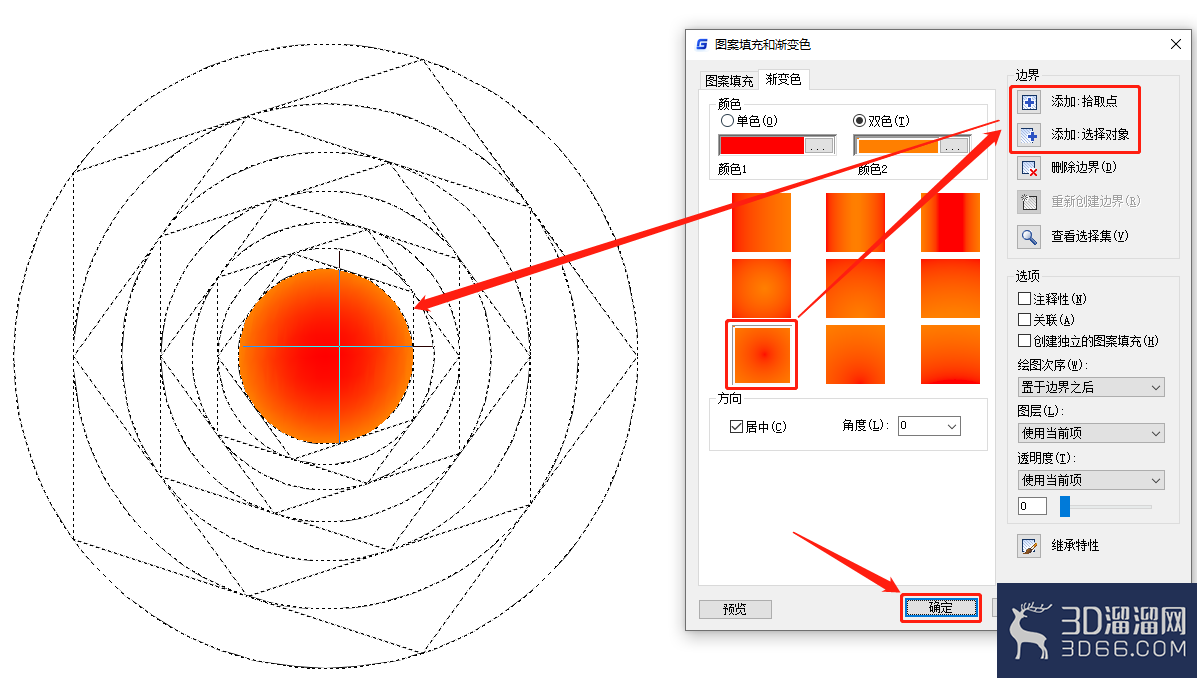

根据自身实际需求选择渐变效果，点击【添加：拾取点】或【添加：选择对象】按钮，根据提示选择需要填充的图形，选定后点击回车键确认，跳转回【图案填充和渐变色】对话框后点击【确定】按钮即可。如下图所示：

给大家分享的“CAD填充颜色怎么操作？CAD填充颜色步骤”到这里就结束啦，相信大家都已经学会了，如果您还想了解更多的cad技巧知识或者cad图纸素材等资源，那么也请关注3d66资讯哦~
