CAD颜色填充方法步骤

CAD设计过程中，有些时候为了区分图形的外观纹理和材质等特性，会对图形进行颜色/图案填充。那么，你知道CAD如何填充颜色吗？本文小溜就以CAD软件为例来给大家分享一下CAD颜色填充的方法步骤，一起来看看吧！

1、在CAD中打开图纸文件后，调用CAD填充命令，调用方式如下：

（1）点击菜单栏中的【绘图】—【图案填充】。

（2）在功能区中依次点击【常用】—【绘图】—【图案填充】。

（3）直接在命令行输入命令：HATCH，或命令快捷键：H；点击回车键。

2、执行命令后，会弹出【图案填充和渐变色】对话框，可以根据实际需求选择填充方式：图案填充/渐变色填充。

下面小溜以纯色填充为例，来给大家简单介绍一下CAD颜色填充步骤。

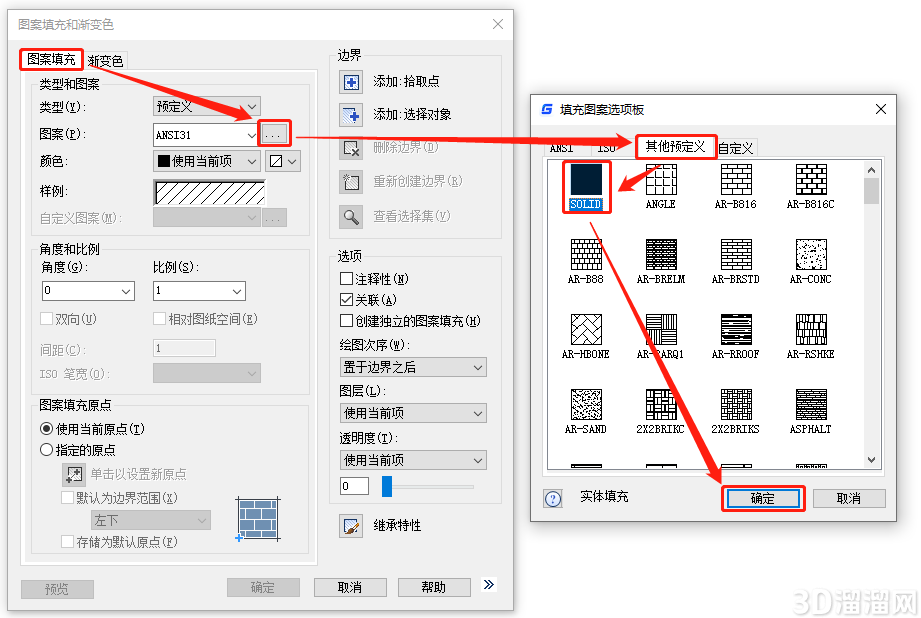

（1）在【图案填充】选项卡中，点击图案后的【…】按钮，在弹出的【填充图案选项板】中，点击切换至【其他预定义】选项卡，选择【SOLID】，点击【确定】按钮。

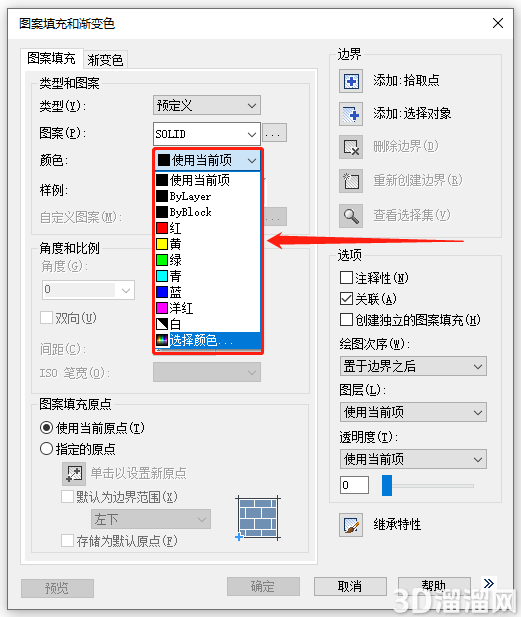

（2）选定CAD填充图案后，点击【颜色】后的复选框，在弹出的下拉菜单中选择需要填充的颜色，如果没有想要的颜色可以单击【选择颜色】，在【选择颜色】对话框中选择合适的颜色即可。如下图所示：

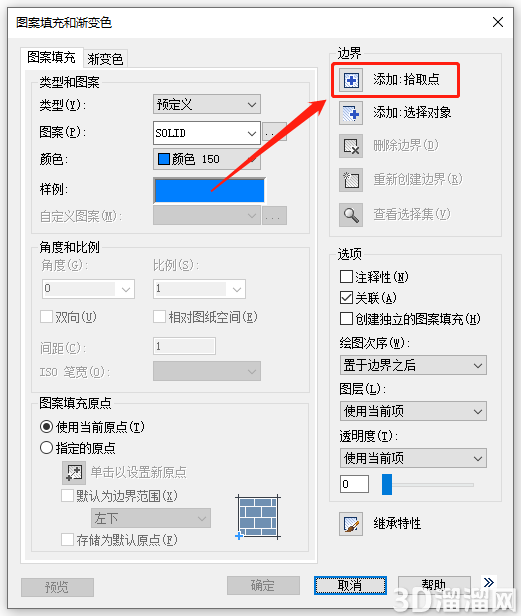

（3）全部设置完成后，点击【添加：拾取点】按钮。

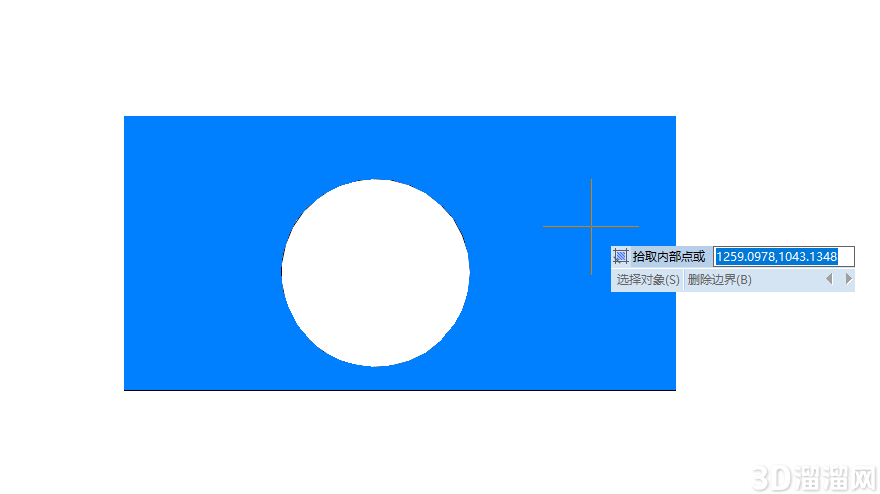

（4）根据命令提示在图纸中拾取需要填充颜色的图形内部任意一点，点击【确定】按钮即可完成CAD颜色填充。

今天给大家分享的“CAD颜色填充方法步骤”到这里就讲完了，希望本文内容能够给大家带来帮助，在学习到新方法之后也希望大家可以举一反三的去利用学到的新知识，这样对于我们的能力提升十分有帮助哦！如果还想了解更多关于CAD的技巧知识那也请多多关注3d66文章资讯呀~
