CAD输入直径符号的两种方法

分类：CAD图纸作者：小溜时间：2024-03-12 10:40:13

导语：​在机械加工、制造和工程设计等领域，为了标识零件或设备中的轴、孔、螺纹等部件的直径，以便于工人和技术人员进行加工和装配，常常会用到CAD直径符号。那么，CAD直径符号怎么输入？今天小溜就来给大家分享一下CAD软件中输入CAD直径符号的两种方法，一起来看看吧！

方法一：CAD直径标注

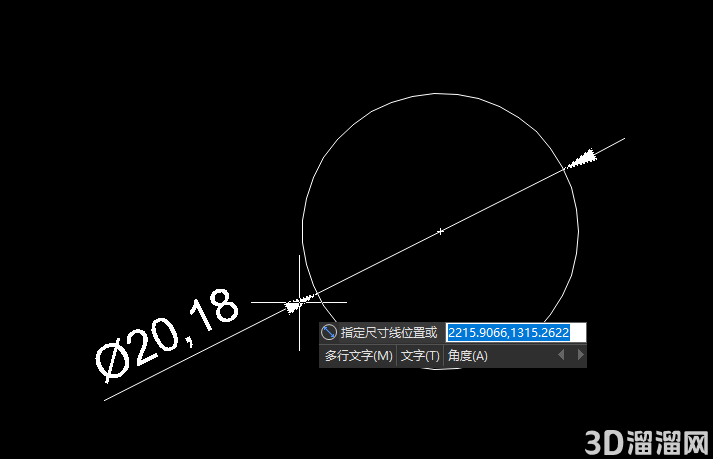

在CAD中打开需要标注的图纸文件后，调用CAD直径标注命令快捷键DDI，点击回车键确认，根据命令提示在图纸中选择圆/圆弧，最后指定尺寸线位置即可完成CAD直径标注（自带直径符号）。如下图所示：

CAD输入直径符号的两种方法

这种方法是最常用的CAD直径符号输入方法，也是最简单的方法。

方法二：CAD特殊符号

CAD软件中提供了输入特殊符号的特殊方法，就是在两个百分号后加字母或者几个数字的组合。要想输入这些特殊字符，那就必须要记住这些特殊字符的输入方法。例如，【%%D】是度数，【%%P】是正负号，【%%C】是直径符号。

如果想要输入CAD直径符号，可以直接在文本输入框中输入：%%C。

CAD输入直径符号的两种方法

这种方法需要记住一些特殊字符的输入方法，但是可以在输入文本时随时输入CAD直径符号，非常方便。

给大家分享的“CAD输入直径符号的两种方法”到这里就结束啦，相信大家都已经学会了，如果您还想了解更多的cad技巧知识或者cad图纸素材等资源，那么也请关注3d66资讯哦~
