CAD角度标注方法步骤：
1、在CAD中打开需要标注的图纸文件后，调用CAD角度标注命令，调用方式如下：
（1）菜单栏中选择【标注】—【角度】。
（2）在【标注】工具条上，点选【角度】工具。
（3）在命令行中键入DIMANGULAR，再按下回车键。

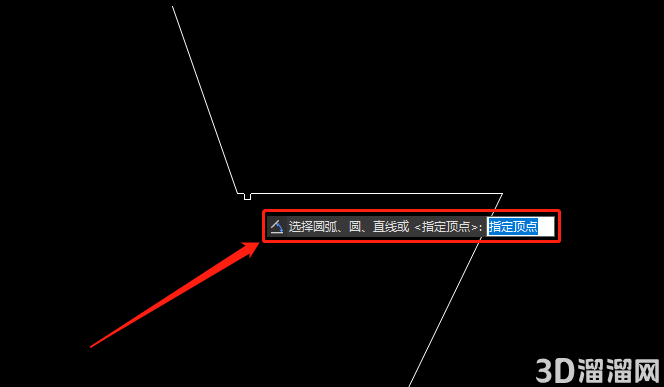

2、执行CAD角度标注命令后，注意看命令行提示：选择圆弧、圆、直线或<指定顶点>。
选择圆弧、圆、直线是默认的选项，可以直接操作，后面<>中的选项需要按回车或空格后执行，其他命令中这项参数也是如此。

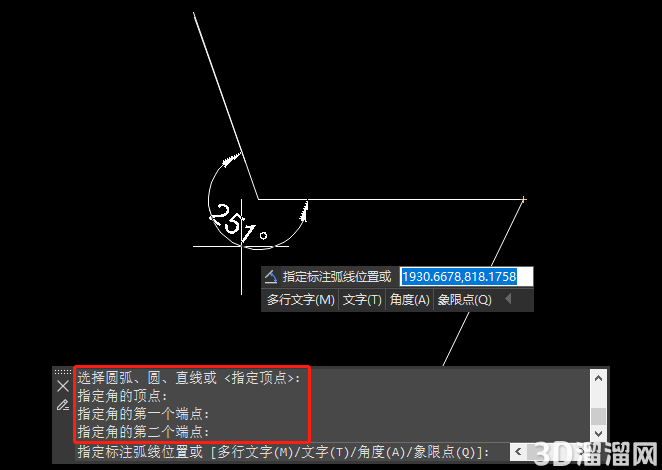

3、此时我们点击回车键选择<指定顶点>，根据命令行提示依次选择角的顶点、角的第一个端点、角的第二个端点。如下图所示：

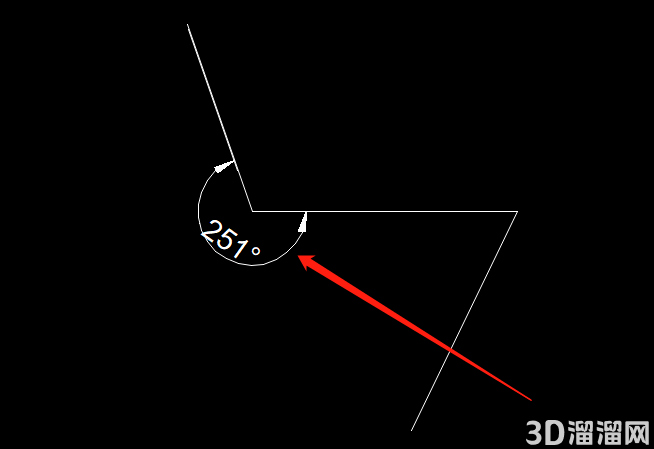

4、最后指定标注弧线的位置即可完成大于180度角的标注。
好啦，以上就是小溜为大家分享的关于“CAD怎么标注大于180度的角？”的全部内容了，希望本文能帮助大家更好的掌握CAD的使用。如果您还想要了解更多cad技巧知识，那么请持续关注3D66文章资讯哦，我们将持续为大家更新！
