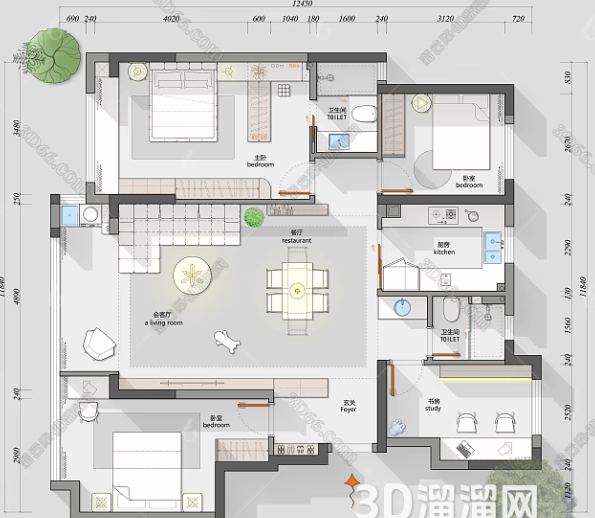

cad平面图草图如何绘制？

在CAD（计算机辅助设计）领域，草图绘制是设计流程中的基础环节，它为后续详细设计和施工图的制作提供了初步构想和框架。对于平面图而言，草图不仅能够帮助设计师快速捕捉和表达设计理念，还能作为与客户或团队成员沟通的媒介。本文将详细介绍如何在CAD软件中绘制平面图草图，涵盖准备工作、基本绘图技巧、以及草图优化等方面。

一、准备工作

选择CAD软件：首先，确保已安装并熟悉一款CAD软件，如AutoCAD、MicroStation或SketchUp等，这些软件均具备强大的二维和三维绘图功能。

设置绘图环境：打开CAD软件后，根据设计需求设置绘图单位、比例尺、图层管理等参数。对于草图绘制，图层管理尤为重要，它能帮助你组织和管理不同类型的图形元素。

收集资料：在绘制草图之前，收集相关的设计资料，如场地尺寸、建筑布局、设备位置等，这些资料将作为草图绘制的基础。

二、基本绘图技巧

绘制轮廓线：

使用直线（LINE）、多段线（PLINE）、圆弧（ARC）等命令绘制建筑或场地的轮廓线。

注意线条的粗细和颜色，以区分不同的图形元素。

添加细节：

在轮廓线的基础上，添加门窗、楼梯、设备等细节元素。

使用矩形（RECTANGLE）、圆形（CIRCLE）、多边形（POLYGON）等命令绘制这些元素。

利用捕捉和对齐：

启用对象捕捉（如端点、中点、交点等）和对齐功能，以提高绘图的准确性和效率。

这些功能可以帮助你精确绘制和定位图形元素。

创建注释和标注：

使用文字（TEXT）和标注（DIM）命令添加注释和尺寸信息。

注释应简洁明了，标注应准确反映图形元素的尺寸和位置。

三、草图优化

检查错误和遗漏：

仔细检查草图，确保没有遗漏或错误的图形元素。

使用CAD的校验和检查功能来辅助这一过程。

调整比例和尺寸：

根据设计需求调整草图的比例和尺寸。

确保草图与实际设计保持一致。

优化图层管理：

整理和优化图层结构，将不同类型的图形元素放置在合适的图层上。

这有助于后续编辑和管理草图。

添加颜色和填充：

如果需要，可以为草图添加颜色或填充图案，以增强视觉效果。

但要注意保持草图的简洁性和可读性。

保存和备份：

定期保存草图，以防止数据丢失。

创建备份文件，以备不时之需。

四、注意事项与技巧

保持简洁：草图应简洁明了，避免过多的细节和复杂的图形元素。

注重比例：确保草图的比例与实际设计一致，以便后续详细设计和施工图的制作。

利用模板：创建并使用草图模板，以提高绘图效率和一致性。

与客户沟通：在绘制草图的过程中，与客户保持沟通，及时获取反馈并进行调整。

持续学习：CAD软件的功能不断更新和完善，持续学习新的绘图技巧和功能将有助于提高你的设计水平。

通过以上步骤和技巧，你可以在CAD软件中高效地绘制平面图草图。草图不仅是设计过程的起点，也是设计师与客户、团队成员之间沟通的重要工具。因此，掌握草图绘制技巧对于提高设计效率和质量至关重要。希望本文能为你提供有益的参考和帮助。
