cad矩形方向如何确定?

文章作者:小溜      发布时间:2024-10-14

在使用CAD(计算机辅助设计)软件绘制图形时,矩形是非常常见的基础形状之一。矩形的方向和位置在设计中具有重要意义,尤其是在建筑、机械或产品设计中,矩形的对齐、方向和比例都直接影响设计的精确性和美观度。本文将介绍在CAD中绘制矩形时如何确定其方向,以及相关的设置与技巧。

1. 矩形的基本绘制方法

在CAD中绘制矩形的基本操作非常简单,可以通过输入RECTANGLE命令或选择绘图工具栏中的矩形工具完成。

1.1 矩形绘制的步骤

在命令行输入RECTANGLE(简写为REC),然后按Enter。

系统会提示指定第一个点,选择矩形的一个顶点作为起点。

系统会提示指定对角点,输入对角点的坐标,或者通过拖动鼠标手动选择对角点。

矩形完成绘制。

在这种最基础的绘制方式中,矩形的方向是基于你选择的两个顶点,这意味着矩形的边与CAD的坐标系轴线(X轴和Y轴)是平行的。默认情况下,CAD会绘制一个水平矩形,即矩形的长边平行于X轴,短边平行于Y轴。

2. 如何确定矩形的方向

在CAD中,矩形的方向可以通过以下几种方式来控制:

2.1 使用旋转命令

矩形绘制完成后,如果需要调整矩形的方向,可以使用**旋转(Rotate)**命令来进行调整。

在命令行输入ROTATE,然后按Enter。

选择要旋转的矩形并指定旋转的基点。

输入旋转角度,或者通过鼠标拖动来调整角度。

旋转角度可以是任意值,但常见的旋转角度是90度、45度等整角度,以保持图形的对齐性和对称性。

2.2 通过动态输入控制方向

在CAD中,启用动态输入功能可以在绘制矩形时手动指定方向和尺寸。步骤如下:

确保动态输入已启用(在工具栏中确认“动态输入”图标处于激活状态)。

输入RECTANGLE命令并选择起点。

在输入第二个点时,系统会提供方向和长度的输入框。此时,你可以通过输入具体的数值(如长度和宽度)以及角度,直接指定矩形的方向。例如:

输入角度值:如果想绘制一个倾斜45度的矩形,在输入第二个点时输入“@100<45”,这里“@100”代表长度,“<45”代表矩形与X轴成45度角。

通过动态输入,你可以在绘制矩形时直接控制其方向,而不需要后期再旋转。

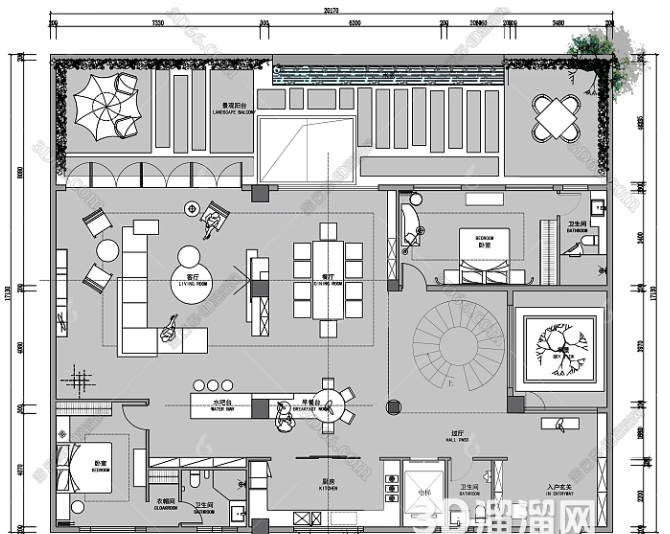

cad矩形方向如何确定?

2.3 使用正交模式和极轴追踪

正交模式(Ortho Mode)和极轴追踪(Polar Tracking)是控制矩形方向的两大工具。

正交模式:当正交模式开启时,CAD只允许在水平或垂直方向上绘制图形,因此你绘制的矩形将自动与X轴或Y轴平行。按F8键可以快速启用或关闭正交模式。

极轴追踪:极轴追踪允许你在特定角度上绘制图形。例如,如果你想让矩形与水平线成30度角,你可以设置极轴追踪的角度为30度。启用后,CAD会自动在指定角度上对齐你的绘图操作。

2.4 使用命令行输入尺寸和角度

除了使用鼠标直接绘制外,你还可以通过命令行精确输入矩形的尺寸和方向。以下是常见的方法:

指定角度:在绘制矩形时,输入起点后,系统会提示你指定对角点。此时,你可以通过输入“@宽度,高度<角度”的格式来定义矩形的方向。例如,输入“@100,50<30”表示绘制一个宽100、长50、与X轴成30度角的矩形。

3. 控制矩形方向的高级技巧

3.1 使用UCS(用户坐标系)调整方向

在某些设计情况下,你可能需要在特定角度或基准面上绘制矩形。此时,可以通过调整**UCS(用户坐标系)**来实现:

输入UCS命令并选择适当的选项(如“Z”、“X”或“Y”)来旋转坐标系。

绘制矩形时,矩形的方向将自动与新的坐标系对齐。

使用UCS调整坐标系的方向,可以方便地在任意方向或倾斜面上绘制矩形,而无需手动计算角度。

3.2 利用矩形选项进行高级控制

在CAD的RECTANGLE命令中,除了简单的对角点方式,CAD还提供了一些高级选项来控制矩形的形状和方向:

“旋转(Rotation)”选项:在绘制矩形时,可以输入R来选择旋转角度,系统会提示你输入矩形与X轴之间的夹角。这一选项让你无需后期使用旋转命令,直接在绘制过程中设定矩形的方向。

“宽度(Width)”选项:可以设置矩形边线的宽度,适用于创建线框宽度不为0的矩形轮廓。

4. 矩形方向的实际应用场景

4.1 建筑设计中的矩形方向控制

在建筑设计中,矩形常用于表示房间、墙体或窗口。合理确定矩形的方向有助于更好地定义建筑的布局。例如,门窗通常与墙体对齐,需要确保矩形与墙体边缘成直角或其他特定角度。

4.2 机械设计中的矩形应用

在机械设计中,矩形经常用于绘制零件的基本轮廓或孔洞的位置。通过精确控制矩形的方向和位置,可以确保零件设计符合机械制图标准和制造要求。

在CAD中,确定矩形的方向是绘制精确图形的重要步骤。通过使用旋转命令、动态输入、正交模式、极轴追踪等工具,用户可以灵活地控制矩形的方向。此外,借助UCS和命令行输入,甚至可以在复杂的3D空间中轻松绘制倾斜的矩形。这些技巧不仅提升了绘图效率,还能确保设计图纸的准确性和可读性。
