CAD转换成图片的格式要怎么转？

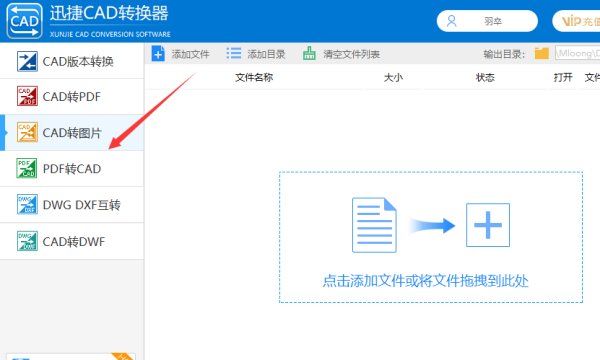

1.打开需要使用的CAD工具来转换图纸文件的格式，之后就会进入到CAD的首页界面中，选择左侧文件转换功能区的“CAD转图片”选项。

2.添加需要转换的文件，想要方便的小伙伴们可以直接将转换的文件拖拽到CAD界面中进行转换。或者也可以选择界面中的“添加文件”选项进行点击，在跳转出的界面中添加好要转换的文件。

3.将其文件添加完成后，在输入目录中选择“浏览”按钮，设置好图片转换后需要保存的位置。这样方便实用的时候进行查找。

4.在CAD软件右下角中的输出格式中，有七种转换图片的格式。根据工作需要来设置图片转换的格式，这里就以JPG格式为例。为了不让转换文件中的字体模糊，在转换前将“页面大小”调整到最大值进行转换。

5.然后就可以选择“批量转换”按钮进行点击，稍微等待几分钟后，在状态栏中就会显示文件转换完成。

另存为不是有得选吗

直接在命令行输入JPGOUT即可

存成wfm格式的,然后用Adobe Illustrator12.0直接打开就可以

以下转载

1. 首先要设好线型粗细，直接打印，打印机选“jpg压缩”或“tif不压缩”，在打印机属性里设好尺寸大小，按打印键，就会生成一个jpg文件。这种方法图纸尺寸有限制。2. 或者先导出为eps或pdf文件，用photoshop软件打开存为jpg文件。3. 个人认为用pdf格式最好，我们经常这样做。如解决不了可把文件传给我，帮你转好后发给你。

或者

在cad2000以上的版本是很容易的事。 首先要知道怎么使用纸空间，也就是英文版的layout。 我用的是英文版，所以以下就用英文版来做说明。如果你用的是中文版，就对应着看吧。 首先先在纸空间里安排好比例和要输出图像位置，这个就不在这里叙述了，你可以请教别人，或者自己看书，很容易的。 第一种方法，直接输出jpg文件（jpg和JPEG其实是一回事） －鼠标左键点击“layout”进入纸空间 －鼠标右键点击“layout”出现菜单，选择plot －出现Plot面板，选择printer下name：publishe to Web jpg.pc3 －由于paper size里没有A4这个选项，我们只有自己添加一个：进入properties(属性）在divice and document settings 面板里，点custom paper sizes然后点add（添加） —进入custom paper sizes（自定义纸张）面板，直接按next，在接下来的面板里width（宽度）填1754，Height（高度）填1240（这是以150pixels/inch的A4纸张大小）。next，自定义纸张名为“A4 (1754.00 x 1240.00 Pixels)”你也可以自己随便命名。最后next，finish 关闭custom paper sizes面板，在打印面板里选择你刚才定义的“A4 (1754.00 x 1240.00 Pixels)” －按preview（预览）看效果 －按ok后会出现browser to plot file(打印到文件），选择你要放置的文件目录和文件名，点save，大功告成。 这种方法比较直接，但打印质量不高，在PS里修改起来也比较麻烦 第二种方法，需要photoshop软件： －鼠标左键点击“layout”进入纸空间 －鼠标右键点击“layout”出现菜单，选择plot －出现Plot面板，选择printer下name：PostScript level 2.pc3，如果没有这个，就要到主菜单的File（文件）下，点击plotter Manager（打印机管理器），跳出一个窗口，点击add a plotter wizard(添加一个打印机），next->next->plotter model里的manufacturer选Adobe，Models里选 PostScript level 2，next->next->，Ports里选plot to file(打印到文件）next->next->finish。 －纸张大小选ISO A4 －－按preview（预览）看效果 －按ok后会出现browser to plot file(打印到文件），选择你要放置的文件目录和文件名，点save，存为eps文件。 —打开photoshop，点击import，选择刚才存入的eps文件，选择象素（如150pixels/inche)。 －生成图像文件后，底色是透明的。再用save as（另存为）成JPG文件便可。 此方法是文件效果好，很方便再photoshop里进行再加工
