溜溜问答 > 平面设计 > CAD问答 > CAD中，标注斜尺寸，字头是朝左的，如何让字体旋转180度，改变字的朝向？
kiss mayue
kiss mayue
邀请你来回答
176人阅读 2020-10-11

CAD中，标注斜尺寸，字头是朝左的，如何让字体旋转180度，改变字的朝向？

我要回答
2个回答

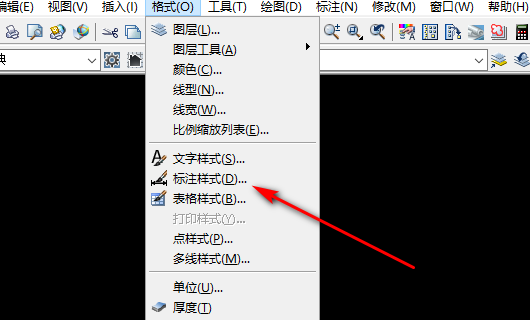

1、电脑打开AutoCAD，然后点击格式中的标注样式。

CAD中，标注斜尺寸，字头是朝左的，如何让字体旋转180度，改变字的朝向？

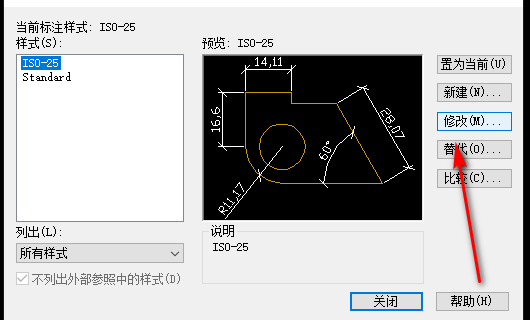

2、进入标注样式后，点击左侧的修改。

CAD中，标注斜尺寸，字头是朝左的，如何让字体旋转180度，改变字的朝向？

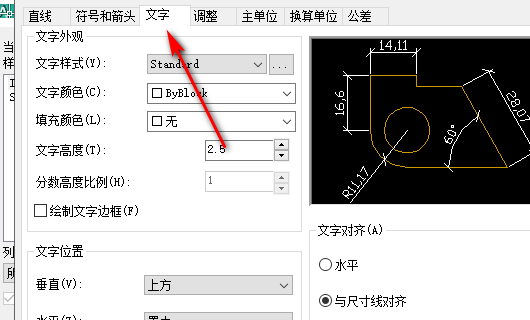

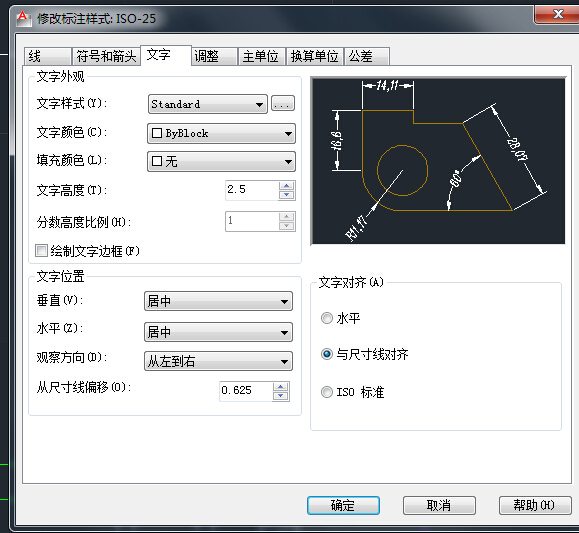

3、进入修改页面后，点击进入文字页面。

CAD中，标注斜尺寸，字头是朝左的，如何让字体旋转180度，改变字的朝向？

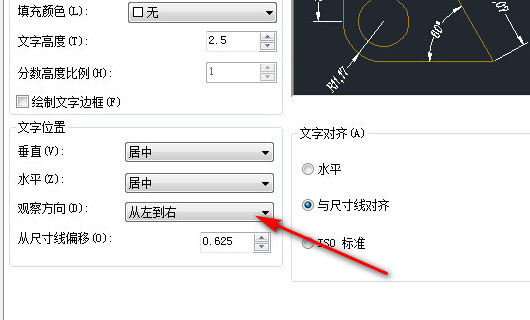

4、进入文字页面后，把观察方向从左到右下拉设置从右到左就可以了，低版本的CAD是没有这个选项的。

CAD中，标注斜尺寸，字头是朝左的，如何让字体旋转180度，改变字的朝向？

查看全部
2020-10-11
赞 回复 采纳

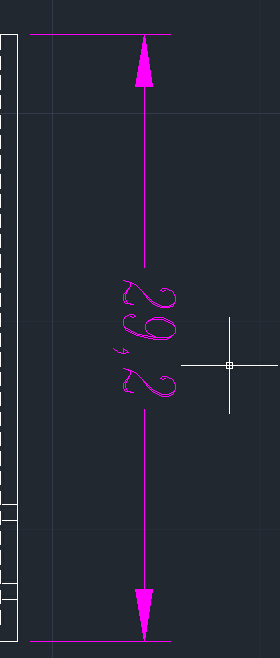

首先，先标注出尺寸，如下图：

CAD中，标注斜尺寸，字头是朝左的，如何让字体旋转180度，改变字的朝向？

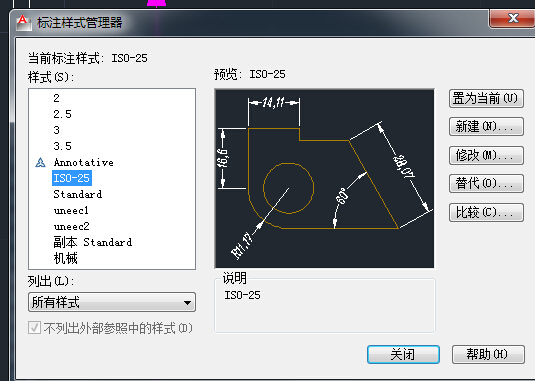

现在标注尺寸朝左，下面选择菜单栏“标注”——标注样式，弹出下面的对话框，

CAD中，标注斜尺寸，字头是朝左的，如何让字体旋转180度，改变字的朝向？


选择对应的标注样式，如图我的标注样式是iso-25，单击修改，弹出的对话框选择文字：

CAD中，标注斜尺寸，字头是朝左的，如何让字体旋转180度，改变字的朝向？

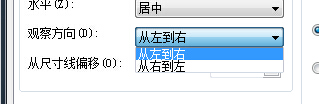

观察方向改为从右到左，点确定后，回到标注样式管理器，点关闭。

CAD中，标注斜尺寸，字头是朝左的，如何让字体旋转180度，改变字的朝向？


CAD中，标注斜尺寸，字头是朝左的，如何让字体旋转180度，改变字的朝向？

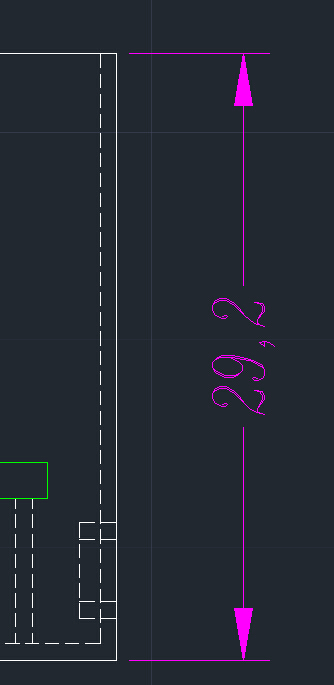

标注字体方向就发生改变了：

CAD中，标注斜尺寸，字头是朝左的，如何让字体旋转180度，改变字的朝向？

查看全部
2020-10-11
赞 回复 采纳
