溜溜问答 > 平面设计 > CAD问答 > CAD文字如何填充图案？
kiss mayue
kiss mayue
邀请你来回答
281人阅读 2020-09-15

CAD文字如何填充图案？

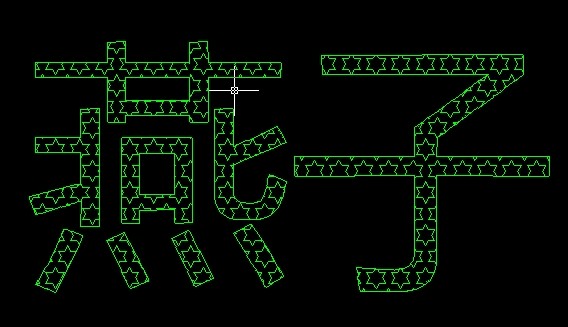

请问各位大神，CAD里面的文字如何填充图案，就和下面的效果，这是在别人那里的截图
我要回答
2个回答

用单行文字输入燕，ctrl+1属性栏里把字体宽度调成0.999，选择文字，文件下拉栏里导出*wmf格式，在重新导入这个文件，现在文字就变成线条格式了，当然有一些多余的线，删掉就可以了，现在线条不是一个完整闭合的线，你使用bo重新生成一个闭合线条后，随便你填充了。

查看全部
2020-09-15
赞 回复 采纳

CAD文字如何填充图案？

我相信，他是用CAD写好字，然后打印为图片格式

再经过图片转CAD工具，将字的轮廓描出来

再载入CAD进行填充的

查看全部
2020-09-15
赞 回复 采纳

相关问题

CAD图案填充时怎么让填充的图案在文字处自动断开？
共4条回答 >
匆： 可以通过以下方法进行操作：1、打开CAD文档，先画一个闭合的长方形图形，然后在框内输入文字：2、在键盘上输入“h”，按回车键确认，调出想要填充的图案：3、然后点击”添加：拾取点“，然后会自动回到图纸页面，然后鼠标左键点击一下长方形内的位置：4、然后再按键盘上的回车键进行确认即可，这样就可以在填充图案的时候在文字处自动断开：
赞 (3) 回复
CAD图案填充如何不穿越文字？
共2条回答 >
郑xiaorong： 在特性里面修改一下孤岛检测。把“忽略”改为“外部”就可以了。
赞 回复
怎么取消CAD填充图案文字？
共1条回答 >
別再猶豫👹这事實👿： 直接选中填充图案就可以，点击选中，e键，空格
赞 (5) 回复
CAD图案填充如何不盖住文字？
共1条回答 >
阡陌。： 　　有时候填充图案的图形中有文字，这时候如果不设置的话会发现文字被盖住了。那么大家知道cad图案填充如何不盖住文字吗?下面是我整理的cad图案填充如何不盖住文字的方法，希望能给大家解答。　　cad图案填充不盖住文字的方法　　打开填充命令，快捷键是h，出现填充对话框，。一般大家就简单的选择好图案填充了。可是会出现简介里的问题。　　点击下面的红色标记箭头按钮。我们会看到孤岛检测。cad图案填充不盖住文字步骤图1　　右边出现孤岛检测。在这里，我们如果选择普通，那就是默认方式填充。如果现在外部，那就是将....
赞 回复
CAD图案填充如何自己制作填充图案？
共0条回答 >
