溜溜问答 > 平面设计 > CAD问答 > Proe三维图怎么转换成二维CAD图形？
kiss mayue
kiss mayue
邀请你来回答
114人阅读 2021-09-17

Proe三维图怎么转换成二维CAD图形？

我要回答
3个回答

在绘图里面转换~！

查看全部
2021-09-17
赞 (6) 回复 采纳

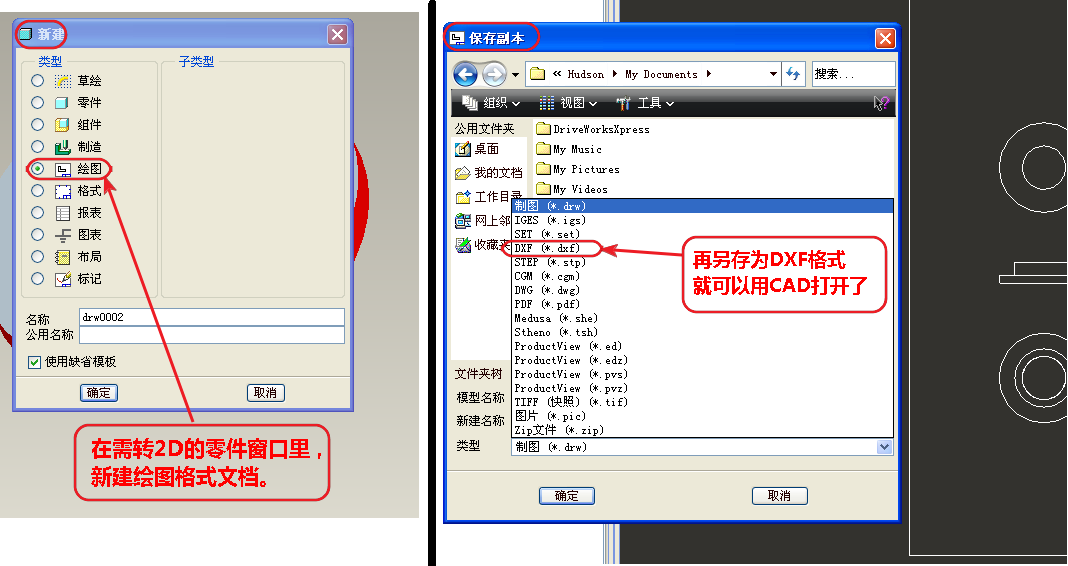

271372261：您好！

请见附图：

祝成功！

Proe三维图怎么转换成二维CAD图形？

查看全部
2021-09-17
赞 (23) 回复 采纳

步骤大致如下：
1、新建一个工程图文件。新建---绘图--浏览（选择三维图名称），进入绘工程图模式；
2、下拉菜单：插入--绘图视图--一般---弹出对话框，进行相关设置
3、找到标注命令图标或从下拉菜单中找到相关标注命令，进行各种标注、注释等。
4、其它相关设置

查看全部
2021-09-17
赞 (4) 回复 采纳

相关问题

Proe三维图怎么转成CAD二维图？
共3条回答 >
L less mi： 必须要在Proe里面先建drw的2d图才可以转成DWg格式的CAD图，首先在Proe里面建drw格式的2d图，把三视图设置好，然后另存为DWg格式的。
赞 回复
PROE三维图怎么转换成二维CAD图形？
共3条回答 >
mao： 271372261：您好！请见附图：祝成功！
赞 (23) 回复
PROE 中怎么样把三维图转换成二维图？
共2条回答 >
九维空间装饰： 1、首来先是需要在界面上用自PReo新建一个设定的零件三维图纸。2、在界面的选项中打开，然后点击新建3、选择图纸，删除默认前面的复选标记，为其命名然后确认4、使用空模板，选择纸张尺寸，然后选择确定5、在空白处点击右键，选择插入普通视图6、设置比例，选择视图方向，然后确认。7、放置所需视图，然后添加投影视图。
赞 回复
PROE三维图怎样导出二维图？
共1条回答 >
张宇： 1、用PReo新建一个零件三维图纸。2、然后点击新建。3、选择绘图，去掉缺省前面的对勾，命名然后确定。4、使用空模板，选择纸张大小，选择确定。5、空白处右击，选择插入普通视图。6、设置比例，选择视图方向，确定即可导出二维图。
赞 回复
PROE三维图怎么转成CAD二维图？
共1条回答 >
源设计_萍er： 很简单打开三维图——新建——绘图（此时就会出来Proe的二维界面）——新建——保存副本——选择*.DWg后缀文件——确定保存
赞 回复
