溜溜问答 > 模型制作 > PROE > PROE 中怎么样把三维图转换成二维图？
许志 |
许志 |
邀请你来回答
640人阅读 2020-10-29

PROE 中怎么样把三维图转换成二维图？

我要回答
2个回答

三维图抄转换成二维图
1.首先打开这个3D模型
2.然后新建绘图,然后在指定模板里选择"空"(当然你也可以选模板 ,如果你选择第一项的话会自动出三视图)然后进入Proe绘图模式
3.在空白处点击右键不放直到出现一菜单,然后选取插入普通视图,再点击需要放置的地方即可
如果还不懂hi我

查看全部
2020-10-29
赞 回复 采纳

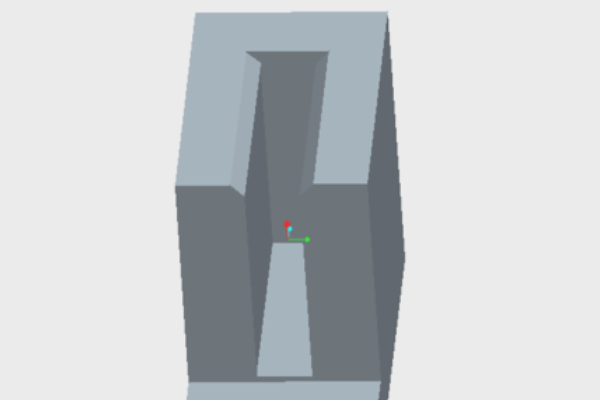

1、首来先是需要在界面上用自PReo新建一个设定的零件三维图纸。

Proe 中怎么样把三维图转换成二维图？

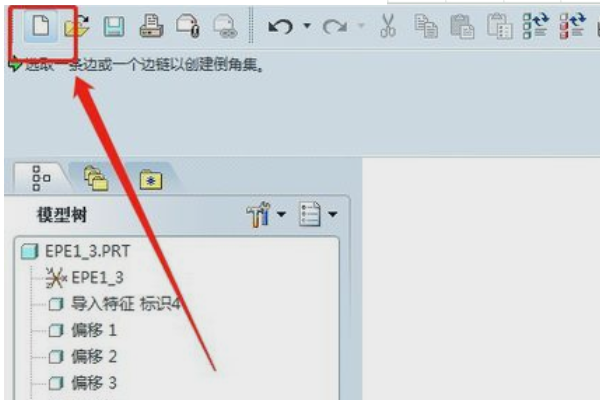

2、在界面的选项中打开，然后点击新建

Proe 中怎么样把三维图转换成二维图？

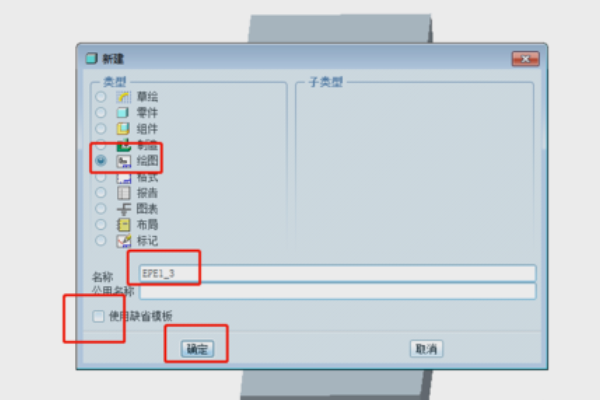

3、选择图纸，删除默认前面的复选标记，为其命名然后确认

Proe 中怎么样把三维图转换成二维图？

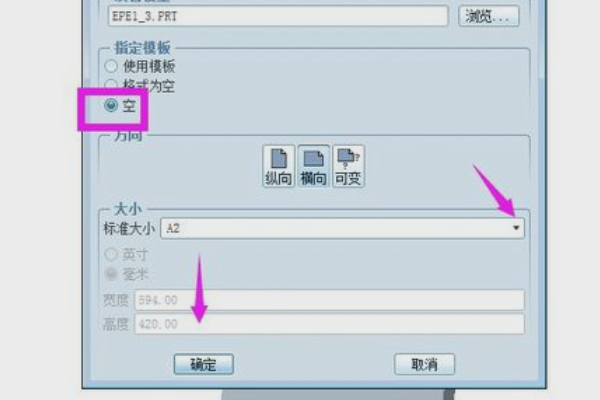

4、使用空模板，选择纸张尺寸，然后选择确定

Proe 中怎么样把三维图转换成二维图？

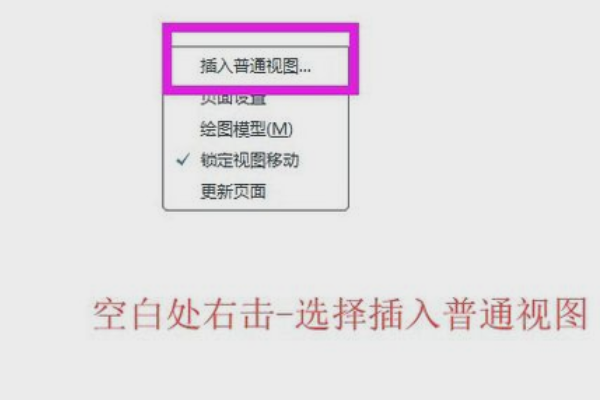

5、在空白处点击右键，选择插入普通视图

Proe 中怎么样把三维图转换成二维图？

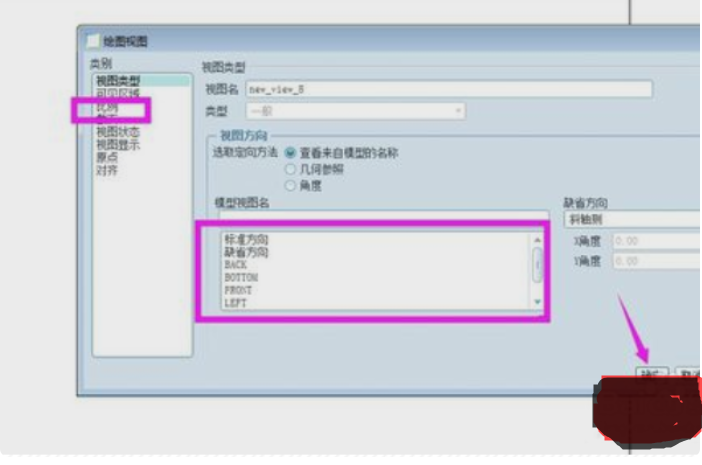

6、设置比例，选择视图方向，然后确认。

Proe 中怎么样把三维图转换成二维图？

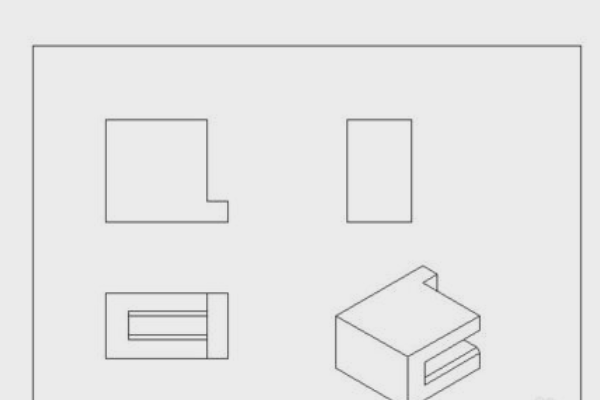

7、放置所需视图，然后添加投影视图。

Proe 中怎么样把三维图转换成二维图？

查看全部
2020-10-29
赞 回复 采纳

相关问题

Proe三维图怎么转换成二维CAD图形？
共3条回答 >
徐小妮： 271372261：您好！请见附图：祝成功！
赞 (23) 回复
PROE三维图怎么转换成二维CAD图形？
共3条回答 >
mao： 271372261：您好！请见附图：祝成功！
赞 (23) 回复
怎样把Proe三维图转成CAD二维图？
共2条回答 >
想你的夜： 必须要在Proe里面先建drw的2d图才可以转成DWg格式的CAD图，首先在Proe里面建drw格式的2d图，把三视图设置好，然后另存为DWg格式的。
赞 回复
PROE三维图怎样导出二维图？
共1条回答 >
张宇： 1、用PReo新建一个零件三维图纸。2、然后点击新建。3、选择绘图，去掉缺省前面的对勾，命名然后确定。4、使用空模板，选择纸张大小，选择确定。5、空白处右击，选择插入普通视图。6、设置比例，选择视图方向，确定即可导出二维图。
赞 回复
怎样把PROE三维图转成CAD二维图？
共1条回答 >
嗨，海琪： Proe三维图转换成二维图方法如下：1.首先打开这个3D模型。2.新建绘图,在指定模板里选择"空"(当然也可以选模板,如果选择第一项的话会自动出三视图)然后进入Proe绘图模式。3.在空白处点击右键不放直到出现一菜单,然后选取插入普通视图,再点击需要放置的地方即可。
