溜溜问答 > 平面设计 > CAD问答 > CAD图如何调整角度？
kiss mayue
kiss mayue
邀请你来回答
466人阅读 2020-08-25

CAD图如何调整角度？

我要回答
2个回答

具体操作步骤如下：

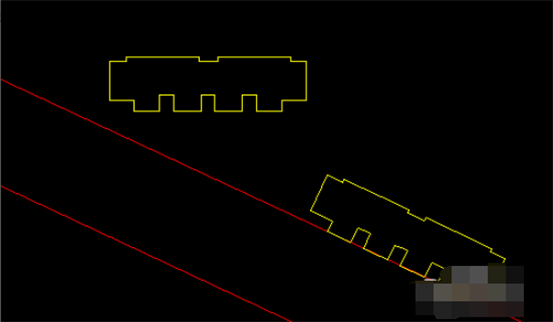

一、如图，导入需要调整角度的图。

CAD图如何调整角度？

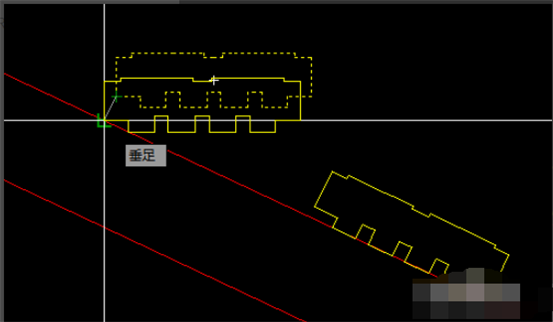

二、首先把图形的长边上的一个点放到红线上。

CAD图如何调整角度？

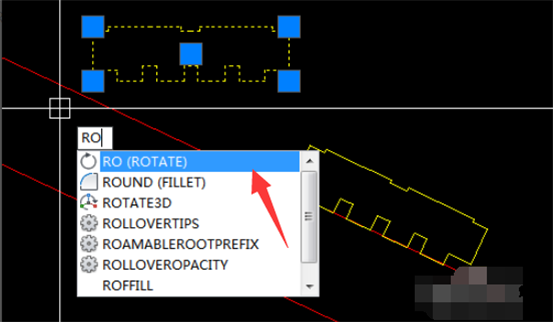

三、选中图形，然后输入【ro】旋转命令。

CAD图如何调整角度？

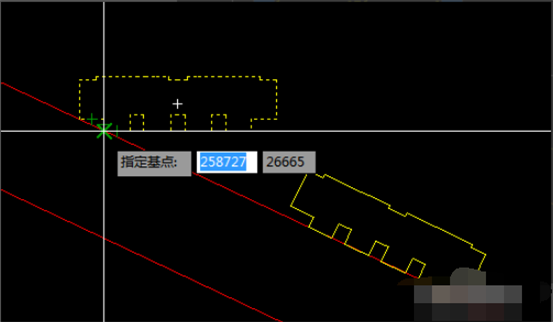

四、选定一个旋转基点，这个基点要是在直线上的点才行。

CAD图如何调整角度？

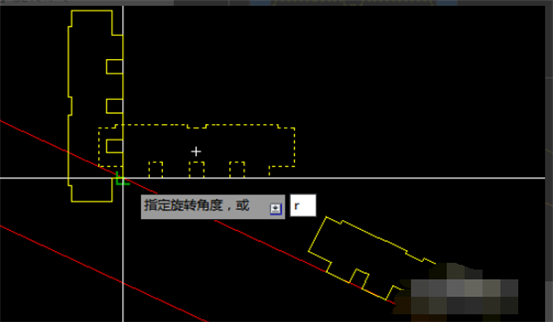

五、根据屏幕提示，输入参数【r】然后回车或空格。

CAD图如何调整角度？

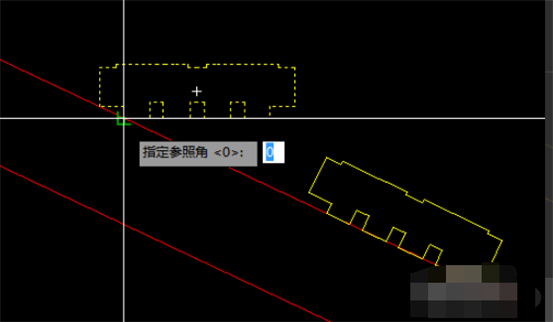

六、根据提示选中第一个旋转参考点。

CAD图如何调整角度？

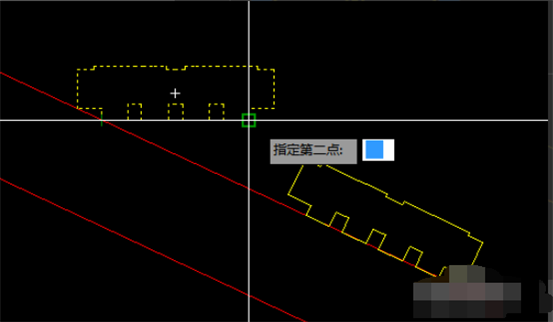

七、然后选中第二个旋转参考点。

CAD图如何调整角度？

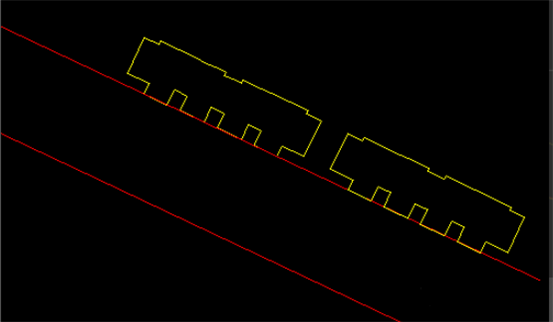

八、就完成了整个调整角度的操作。

CAD图如何调整角度？

查看全部
2020-08-25
赞 回复 采纳

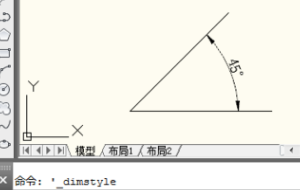

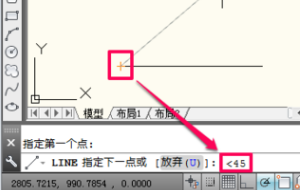

1、画出一条水平直线做参照，然后使用直线工具点击第一点，在命令行中输入“<45”（限定为45度的意思），最后按回车键确定。

CAD图如何调整角度？

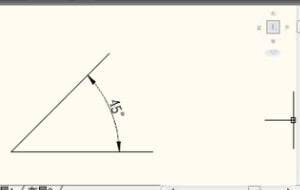

2、此时直线就限定为45度了，在合适的长度上点击然后退出直线工具就弄好角度了。

CAD图如何调整角度？

3、使用直线工具点击起点之后，输入“@200<60”(意思是长度为200，角度为60度)，按回车键确定，然后退出直线工具就用CAD调整好角度了。

CAD图如何调整角度？

查看全部
2020-08-25
赞 回复 采纳

相关问题

CAD图怎么调整角度？
共2条回答 >
Nai_Miml： 具体操作步骤如下：一、如图，导入需要调整角度的图。二、首先把图形的长边上的一个点放到红线上。三、选中图形，然后输入【ro】旋转命令。四、选定一个旋转基点，这个基点要是在直线上的点才行。五、根据屏幕提示，输入参数【r】然后回车或空格。六、根据提示选中第一个旋转参考点。七、然后选中第二个旋转参考点。八、就完成了整个调整角度的操作。
赞 回复
CAD如何调整直线角度？
共2条回答 >
胡半仙： 小于符号“＜”加上角度，比如：逆时针60度就输入＜60，顺时针就输入＜－60顺负逆正调一条画好的直线可以选中右键里有旋转
赞 回复
PS如何调整图的角度？而其他图层的角度不变？
共2条回答 >
超TVXQ： ctrl+t或者鼠标右键自由变换就能调整图的角度，点击你要选择的图层在变换就行了。明白吗？
赞 回复
CAD轴测图调整角度
共1条回答 >
伟超： 这种图最好不要在平面里画，你可以直接画立体图，然后用立体观察的东南等轴测，就可以显示轴测图了。
赞 回复
CAD轴测图调整角度？
共1条回答 >
🍓唯祎ᐇᐂᘜ∽： cad轴测图角度设置方法:1、在打开CAD文件之后，点击右下角的【极轴追踪】图标，图标是一个圆形和一个角组成；　　2、在弹出的菜单中选择【设置】选项；　　3、在弹出的草图设置中勾选【启用极轴追踪】，然后在【附加角】中勾选，并点击【新建】，输入想要追踪的角度，最后确定；　　4、设置完极轴追踪之后，我们在画线的时候每隔上述设置的度数就会出极轴，很容易就画出了角度，画其它角度的设置方法都是一样的。
赞 (12) 回复
